HMC1097 100-6000MHz寬帶直接正交調制器技術手冊
概述
HMC1097LP4E是一款低噪聲、高線性度直接正交調制器RFIC，適合0.1至6.0 GHz數字調制應用，包括：蜂窩/3G、WiMAX/4G、寬帶無線接入和ISM電路。 RFIC采用緊湊型4x4 mm (LP4) SMT QFN封裝，只需極少的外部元件，為更復雜的雙上變頻架構提供了一種低成本替代解決方案。 RF輸出端口為單端型并匹配至50 Ohms，無需外部元件。 LO需-6至+6 dBm，可用差分或單端方式驅動。 該器件針對+5V電源進行優化，可改善載波饋通和邊帶抑制特性。
數據表：*附件：HMC1097 100-6000MHz寬帶直接正交調制器技術手冊.pdf
應用
特性
- 極低本底噪聲：-160 dBm/Hz
- 出色的載波和邊帶抑制
- 極高線性度，
+30 dBm OIP3 - 高輸出功率，+11 dBm
輸出P1dB - 高調制精度
- 24引腳4x4 mm QFN封裝： 16 mm2
邏輯圖
外形圖

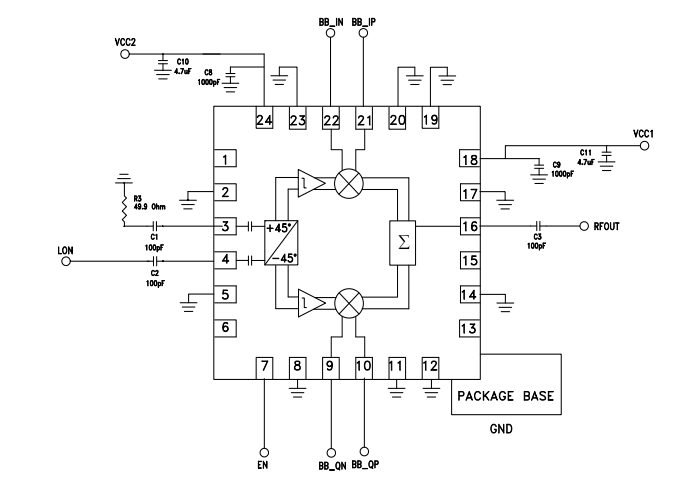

應用和評估PCB原理圖
