內容概覽

多電路板或系統原理圖與常規原理圖有何不同？

多板原理圖設計技巧和建議。

哪種 PCB 設計工具可支持完整的系統設計？

縱觀歷史，年輕人的確反抗過“系統”，犯罪分子也希望逃避“系統”，但總體而言，人們對“系統”的正面評價還是多于負面評價。例如，在生病的時候，我們一定希望擁有良好的醫療保健系統，而我們的財務安全也要依賴良好的銀行系統。在電子領域，自愛迪生以來，我們也一直在研究和開發不同類型的系統，但電子設計的許多方面反而仍是單獨完成的。隨著系統級多電路板設計的出現，這種情況正在發生改變。

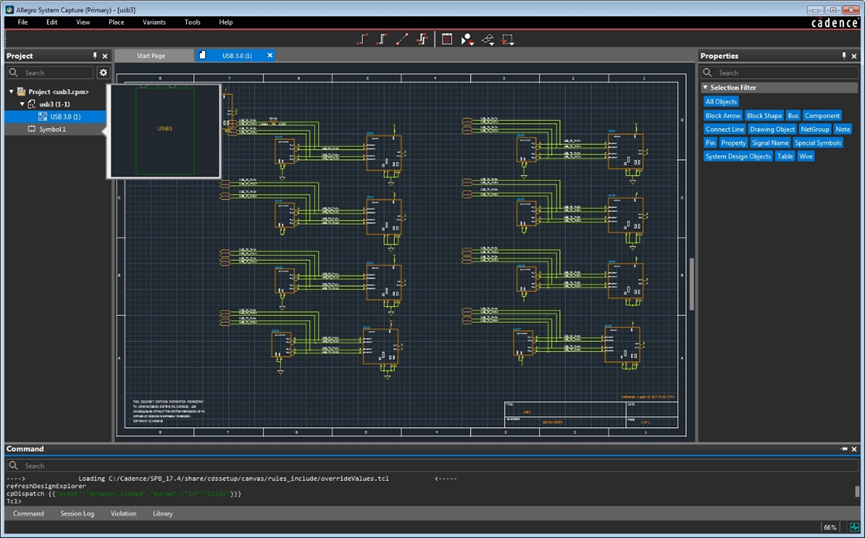

使用 Allegro X System Capture 原理圖工具完成的多板設計

正如在設計單個電路板時，我們可以用不同的模塊來代表不同領域的電路，在設計整個系統時，我們也可以使用相同的方法。過去，每塊電路板都需要單獨被設計和制造出來，以測試它們與系統其余部分的適配度和連接性。如今，借助一系列 CAD 工具，我們可以用完整系統設計來取代這個緩慢的高成本流程。當然，成功的關鍵是擁有支持這種級別的多電路板 ECAD 原理圖系統開發的工具。關于系統設計，以下是我們應該了解的一些內容。

多電路板 ECAD 原理圖中包含哪些內容？

系統設計包括單獨的電路板開發，這意味著每個電路板仍將有自己的原理圖。但在此基礎之上，我們還將獲得一個系統級原理圖。每個設計都將在系統原理圖中呈現，就像電路層次結構的各個塊會在單個 PCB 設計的頂層表中呈現一樣。這樣我們可以在各個電路板之間進行連續性檢查，并且系統的每個 PCB 也將組合在一起。

相較于使用傳統的單個電路板設計流程，多電路板原理圖可以帶來諸多優勢：

每個單獨的原理圖設計都與頂層系統設計相連，我們可以從一個位置控制系統級功能。如果采取這樣的系統設計，就無需使用其他工具或電子表格來管理這些功能。

因為系統原理圖涵蓋每塊電路板，所以可以通過原理圖設計檢查來驗證每塊電路板之間的連接性。這樣一來，設計人員可以直接驗證系統內連接，不需要事先構建和測試硬件。

除了系統原理圖之外，多電路板開發流程還允許設計人員檢查每個實體電路板設計與系統其余部分的外形和適配性。利用布局軟件的 3D 和機械協同設計功能，可以大幅度減少檢查機械沖突所需的原型構建數量。

與傳統的單獨設計方法相比，多電路板設計流程可幫助設計人員以更快的速度創建所有單獨的原理圖和 PCB 布局。因為后一種方法能夠實時看到所有不同部件如何協同工作。

多電路板原理圖設計技巧

在完整系統設計中，處理多電路板原理圖時，首先要做的是擴大自己的思考范圍。對于單個電路板設計，大多數工程師習慣提前收集和整理自己的材料，之后再開始每次設計。而多電路板設計將在同一個系統中使用全部材料，所以需要想辦法將所有數據整理在一起，以便減少后續的工作量。例如，這些原理圖是否會使用許多相同的庫符號？如果是這樣，相較于單獨開發，集中開發系統設計庫可以節省大量時間。

在為整個系統開發庫部件時，請留意需要整理的其他設計元素。這些電路板是否將由同一家制造商制造？如果是，可以提前與供應商合作，尋找縮短生產周期和降低成本的方法。另一種提高效率的方法是修改設計規則。我們不必為每個單獨的設計構建規則和約束，可以將規則和約束從一個設計復制到另一個設計中，并根據需要進行修改。許多設計團隊會保留設計規則庫以及圖紙和其他類型的文檔，這樣做正是為了提高效率。

多電路板原理圖設計是單個設計的延伸，因此，我們仍然需要完成所有單個原理圖設計。這些設計可以由多個團隊成員同時進行，并可以保持與上一級系統設計的連接。不過，之后要花一些時間，整理所有設計、添加所有必要的標簽和文本、并運行完整的設計規則檢查，來確保已經完成整個設計。大多數設計團隊都有檢查表流程，以確保按照公司標準完成所有重要細節。應使用相同的檢查流程來確保最終的系統級設計已全部完成。

最后，務必在系統級設計中充分利用設計工具的所有功能。與單獨設計相比，需要做的工作增加了很多，需要使用能夠處理額外負載的 PCB 設計工具。

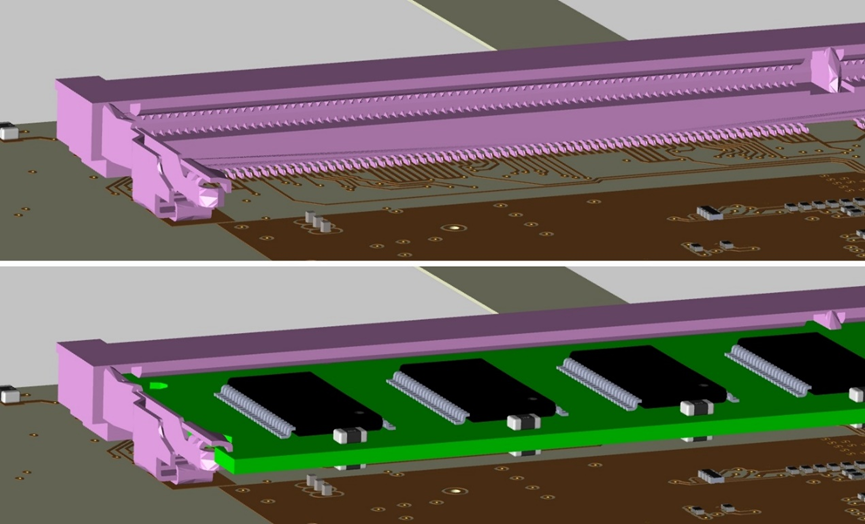

多電路板設計與 3D ECAD/MCAD 協同設計相結合，實現整個系統的可視化

系統原理圖的 PCB 設計工具

為了充分利用創建多電路板系統原理圖的優勢，需要確保所用的設計工具能支持整個流程。這些工具應具備以下功能：

支持從上一級別到單個電路板原理圖的完整系統原理圖設計。工具需要在電氣上識別電路板之間的連接，并在頂層呈現不同的電路板。

仿真整個系統。沒錯，我們仍然需要對單個電路板設計進行仿真，但仿真整個系統的電路、高速信號和電源分配網絡也非常重要。

以 3D 形式顯示 PCB 布局。只是通過常規設計規則檢查還不夠，還需要檢查物理原型通常會暴露的潛在問題和障礙。

ECAD/MCAD 協同設計。設計完整的系統原理圖之后，需要查看電路板能否匹配并連接在一起。

要實現所有這些目標，需要選擇目前市面上更為出色的 PCB 設計系統，這樣才能保持競爭優勢，獲得進行多電路板設計所需的特性和功能。

Cadence 的 Allegro X 是一個深度整合、高性能、智能化的系統設計分析平臺，支持全流程的數據管理。其中包含的Allegro X System Capture 是一款先進的多電路板設計工具，具備我們在此討論的所有功能和特性。
