TPS7A53-Q1 器件是一款低噪聲 （4.4 μV） RMS ），低壓差線性穩壓器 （LDO），能夠提供 3 A 電流，最大壓差僅為 180 mV。該器件的輸出電壓可使用外部電阻分壓器在 0.8 V 至 5.15 V 范圍內調節。

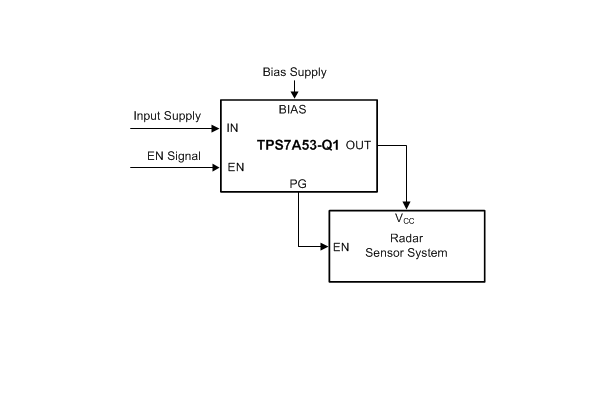

低噪聲 （4.4 μV RMS ）、高 PSRR 和高輸出電流能力使 TPS7A53-Q1 成為為噪聲敏感元件供電的絕佳選擇，例如雷達電源和信息娛樂應用中的元件。該器件的高性能限制了電源產生的相位噪聲和時鐘抖動，使該器件成為 RF 放大器、雷達傳感器和芯片組供電的絕佳選擇。具體來說，RF 放大器受益于該器件的高性能和 5.0V 輸出能力。
*附件：TPS7A53-Q1 3-A、高精度、汽車級、低噪聲、LDO 穩壓器 數據表 .pdf

對于需要低輸入、低輸出 （LILO） 電壓作的數字負載，如專用集成電路 （ASIC）、現場可編程門陣列 （FPGA） 和數字信號處理器 （DSP），TPS7A53-Q1 出色的精度（1% 的負載和溫度）、遠程傳感、出色的瞬態性能和軟啟動功能提供了最佳的系統性能。

TPS7A53-Q1 的多功能性使該器件成為許多要求苛刻的應用的首選組件。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C ≤ T 一個 ≤ +125°C
  • HBM ESD 分類 2 級
  • CDM ESD 分類等級 C4A
• 擴展結溫 （T J ） 范圍：–40°C 至 +150°C
• 輸入電壓范圍：
  • 無偏置：1.4 V 至 6.5 V
  • 帶偏置：1.1 V 至 6.5 V
• 可調輸出電壓范圍：0.8 V 至 5.15 V
• 低壓差：3 A 時為 180 mV（最大值），帶 BIAS
• 輸出電壓噪聲：4.4 μVRMS
• 帶 BIAS 的線路、負載和溫度精度為 1%（最大值）
• 電源紋波抑制：
  • 500 kHz 時為 40 dB
• 可調軟啟動浪涌控制
• 漏極開路電源就緒 （PG） 輸出
• 包：
  • 3.5mm × 3.5mm、20 引腳 VQFN 封裝
  • 4 mm × 4 mm、20 引腳 VQFNP 封裝，具有可潤濕側面和高 CTE （12 ppm/oC） 模塑料

參數

方框圖

一、產品概述

1. 產品特點

• ?汽車級應用?：符合AEC-Q100標準，適用于汽車應用。
• ?高精度?：輸出電壓精度高達1%，適用于對電壓精度要求高的場合。
• ?低噪聲?：輸出噪聲電壓僅為4.4μV RMS，適用于噪聲敏感的應用，如雷達傳感器和信息娛樂系統。
• ?高輸出電流?：最大輸出電流可達3A。
• ?低壓差?：在3A輸出電流下，最大壓差為180mV。

2. 應用領域

• ?汽車應用?：如遠程信息處理控制單元、信息娛樂系統、高速接口（PLL和VCO）等。
• ?數字負載?：如ASIC、FPGA、DSP等低輸入、低輸出電壓操作的數字負載。

二、產品規格

1. 電氣特性

• ?輸入電壓范圍?：無BIAS時為1.4V至6.5V，有BIAS時為1.1V至6.5V。
• ?輸出電壓范圍?：0.8V至5.15V，可通過外部電阻分壓器調節。
• ?輸出噪聲?：在10Hz至100kHz帶寬內，輸出噪聲電壓為4.4μV RMS（VOUT=5.0V，IOUT=3A）。
• ? 電源抑制比（PSRR） ?：在500kHz時，PSRR為-40dB。

2. 熱特性

• ?結溫范圍?：-40°C至+150°C。
• ?熱阻?：RθJA（結到環境）為43.4°C/W（RGR包裝），39.9°C/W（RTK包裝）。

3. 其他特性

• ?軟啟動功能?：可通過外部電容設置軟啟動時間，減少啟動時的浪涌電流。
• ?電源良好（PG）輸出?：開漏輸出，指示輸出電壓是否達到目標值。
• ?封裝形式?：提供3.5mm×3.5mm和4mm×4mm的VQFN封裝。

三、應用指南

1. 電容選擇

• ?輸入電容?：推薦使用10μF或更大的陶瓷電容，以減小輸入阻抗。
• ?輸出電容?：推薦使用47μF或更大的陶瓷電容，以優化穩定性和PSRR。
• ? 噪聲抑制和軟啟動電容（CNR/SS） ?：推薦使用10nF至1μF的電容，以減小輸出噪聲和設置軟啟動時間。

2. 布局建議

• ?元件布局?：將所有電路元件放置在電路板的同一側，并盡可能靠近LDO引腳連接。
• ?接地布局?：輸入和輸出電容的接地連接應盡可能靠近LDO的接地引腳，并使用寬銅面連接。
• ?熱管理?：將熱焊盤連接到大的接地平面，以提高熱傳導性能。

四、典型應用

1. 應用電路

• ?5V輸出電路?：使用外部電阻分壓器設置輸出電壓為5V，通過選擇合適的電容值來優化PSRR和噪聲性能。

2. 設計參數

• ?輸入電壓?：5.50V，±1%。
• ?輸出電壓?：5.0V，±1%。
• ?輸出電流?：最大3.0A，最小10mA。
• ?RMS噪聲?：10Hz至100kHz帶寬內小于10μV RMS。
• ?PSRR?：在500kHz時大于40dB。
• ?啟動時間?：小于25ms。

五、包裝與訂購信息

1. 包裝類型

• ?RGR包裝?：3.5mm×3.5mm，20引腳VQFN。
• ?RTK包裝?：4mm×4mm，20引腳VQFNP，具有高CTE模塑化合物。

2. 訂購信息

• ?產品型號?：TPS7A53-Q1，提供不同包裝和數量的選項。

六、支持與資源

1. 開發支持

• ?參考設計?：提供相關的TI參考設計，如電流共享雙LDO設計。

2. 文檔支持

• ?相關數據表?：提供TPS7A53-Q1的詳細數據表。
• ?應用報告?：提供關于使用前饋電容與低壓差穩壓器的優缺點等應用報告。
