一

機械碰撞防護等級（IK01~IK10）

IK是指設備外殼的防沖擊防護等級，IK類似于IP防護等級，對于室外電子設備，無論是架空，地埋還是普通室外放置，都需要有相應的IP、IK要求。IK等級是焦耳為單位的擺錘自由落體撞擊來決定的，標識電器設備外殼對外界機械碰撞的防護等級(IK代碼)。IK代碼的特征數字組合為01 到 10，即：IK01，IK02，IK03，IK04，IK05，IK06，IK07，IK08，IK09 和 IK10，與防水防塵等級類似，數字越大代表防護能力越強。

相應IK等級對應的碰撞能量

二

碰撞防護等級的測試目的和用途

機械碰撞防護等級（IK01~IK10）的測試目的是確保設備外殼在遭受機械碰撞時能夠保護內部設備不受損害，從而保證設備的安全性和可靠性，具體包括：

1.保護內部設備：

電器設備外殼需要具備一定的防護能力，以保護內部設備因受到機械碰撞而產生有害影響。

2.防護等級標志：

通過機械碰撞防護等級（IK01~IK10）測試，可以確定設備的防護等級，并進行相應的標志。

3.滿足標準要求：

機械碰撞防護等級（IK01~IK10）測試用于確認外殼是否符合特定的防護等級標準要求，以進行相應的試驗。

4.適用范圍廣泛：

機械碰撞防護等級（IK01~IK10）測試適用于多種設備，包括計算機類（如電腦、顯示屏、主機等）、電子通信類（如手機、射頻器等）、電器類（如家電、燈具等）以及其他如包裝箱、運輸設備等。

5.推動產品創新：

機械碰撞防護等級（IK01~IK10）測試不僅幫助制造商確保產品的安全性和可靠性，還推動了新材料、設計和制造技術的發展和創新。通過我們的測試，制造商能夠確保產品在實際應用中的安全性和可靠性，滿足行業標準要求，從而提升市場競爭力。機械碰撞防護等級（IK01~IK10）測試的用途主要體現在：

1.安全性能評估：

通過評定產品的安全性能及強度等級，確保電器設備在遭受外界沖擊時能夠保持完好，防止破損和漏電等情況發生。

2.質量控制：

機械碰撞防護等級（IK01~IK10）測試是質量控制的一個重要環節，用于檢測外殼的強度、韌性和耐磨性等性能。

3.行業標準符合性：

特別是在照明行業，機械碰撞防護等級（IK01~IK10）測試用于檢驗產品外殼防護水平是否達到行業和國家要求，如汽車燈前照燈、路燈等。

4.材料和設計改進：

機械碰撞防護等級（IK01~IK10）測試結果可以指導制造商在材料選擇和設計上進行改進，以提高產品的抗沖擊性能。

三

依據標準

GB/T 2423.55-2023 環境試驗 第2部分：試驗方法 試驗Eh：錘擊試驗GB/T 20138-2023 電器設備外殼對外界機械碰撞的防護等級（IK代碼）IEC 62262:2002 Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts(IK code)。

四

測試原理

1.測量設備：

擺錘和垂直沖擊試驗裝置

2.測量原理：

通過使用擺錘和垂直沖擊試驗裝置對被試外殼施加沖擊力，以驗證該外殼對機械沖擊的防護能力。試驗時，被試外殼按制造廠的使用說明安裝在一剛性支撐座上,外殼的每一暴露面承受5次碰撞。碰撞的部位均勻地分布于被試外殼的測試面上。在外殼上同一部位附近所施加的碰撞不超過3次。

3.試驗評定：

按相關的產品標準規定驗收被試外殼的評定準則，特別是：允許的損傷；一與設備的持續安全和可靠性相關的評定準則。缺少上述評定準則時，適用下列驗收標準：試驗后不可有損害其IP代碼的任何損傷。

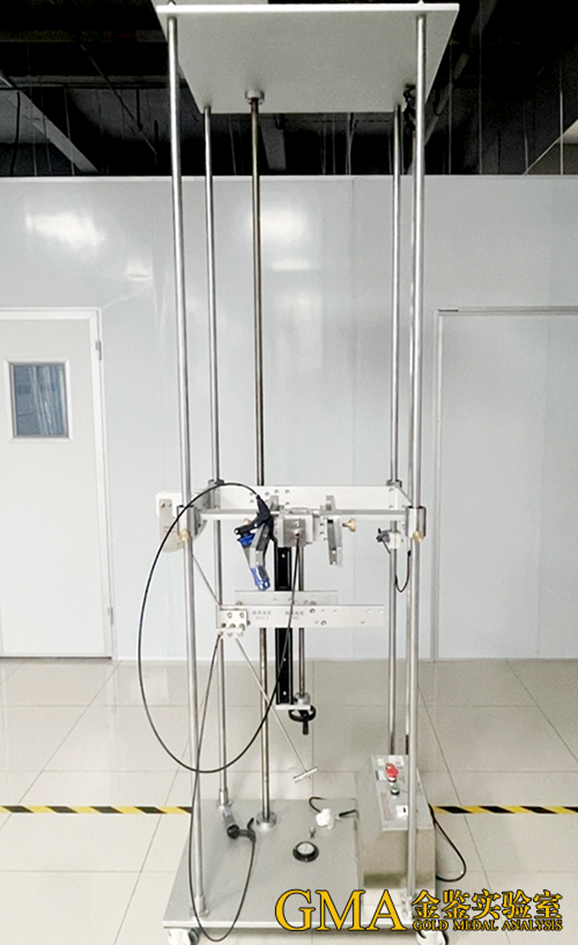

擺錘和垂直沖擊試驗裝置
