HMC544A GaAs MMIC T/R開關，DC-4GHz技術手冊
概述
HMC544A和HMC544AE均為低成本SPDT開關，采用6引腳SOT26封裝，適合在中等功率水平下要求極低插入損耗的收發應用。 這些器件可控制DC至4.0 GHz范圍的信號，尤其適合插入損耗低于0.5 dB的450、900、1900、2300和2700 MHz應用。 GaAs PHEMT設計在+3 V偏置時提供出色的+36 dBm 1dB壓縮點線性度性能和+60 dBm三階交調截點。 “關斷”狀態下，RF1和RF2反射斷開。 片內電路在極低直流電流時采用正控制電源工作。
數據表：*附件：HMC544A GaAs MMIC T R開關，DC-4GHz技術手冊.pdf
應用
- 蜂窩/PCS/3G基礎設施
- 基站和中繼器
- WLAN, WiMAX和WiBro
- 微波和固定無線電
特性 - 極低插入損耗： 0.2 dB (1 GHz)
- 高輸入P1dB： +39 dBm
- 高輸入IP3： +60 dBm
- 正控制電壓： 0/+3V至0/+5V
- 緊湊型SOT26 SMT封裝
框圖

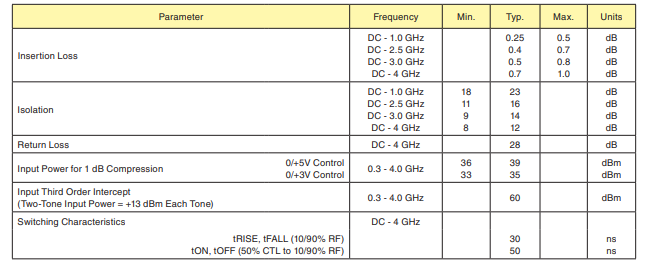

電氣規格

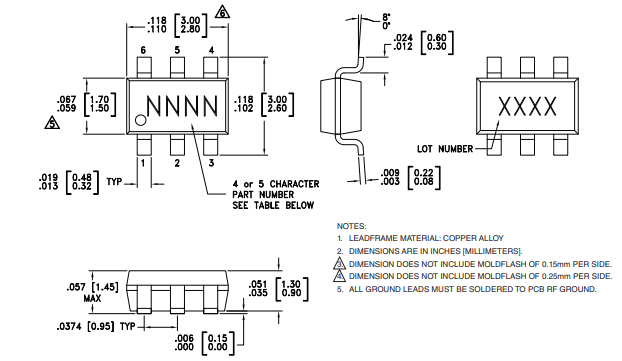

外形圖

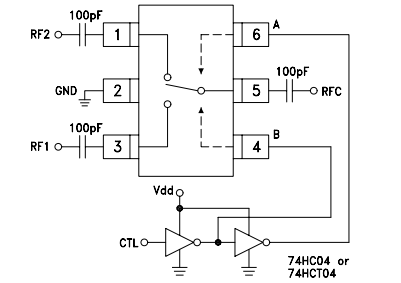

典型應用電路

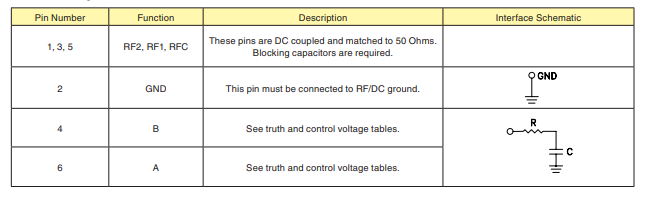

引腳描述
