LP38853 是一款大電流、快速響應穩壓器，可以保持輸出電壓調節，輸入至輸出電壓降極低。該器件采用 CMOS 工藝制造，采用兩種輸入電壓工作：V偏見提供電壓以驅動 NMOS 功率晶體管的柵極;V在是為負載供電的輸入電壓。使用外部偏置軌允許該器件在超低 V 電壓下工作在電壓。與雙極穩壓器不同，CMOS 架構在任何輸出負載電流下都消耗極低的靜態電流。使用 NMOS 功率晶體管可實現寬帶寬，但需要最小的外部電容來保持環路穩定性。
*附件：LP38853 具有使能和軟啟動功能的 3A 快速響應、高精度可調 LDO 線性穩壓器數據表.pdf

該器件的快速瞬態響應使其適合用于為 DSP 和微控制器內核電壓以及開關模式電源后置穩壓器供電。壓差電壓：3A 負載電流時為 240mV（典型值） 低接地引腳電流：3A 負載電流時為 10mA（典型值）軟啟動：可編程軟啟動時間

特性

• 寬 V偏見電源工作范圍：3 V 至 5.5 V
• 可調 V外范圍：0.8 V 至 1.8 V
• 3A 負載電流時，壓差為 240mV（典型值）
• 精密 V調整在所有線路和負載條件下：
  • ±1.5% 電壓調整用于 T J = 25°C
  • ±2% V調整用于 0°C ≤ T J ≤ +125°C
  • ±3% V調整用于 –40°C ≤ T J ≤ +125°C
• 過熱和過流保護
• 使用 10μF 陶瓷電容器時保持穩定
• ?40°C 至 +125°C 工作結溫范圍

參數

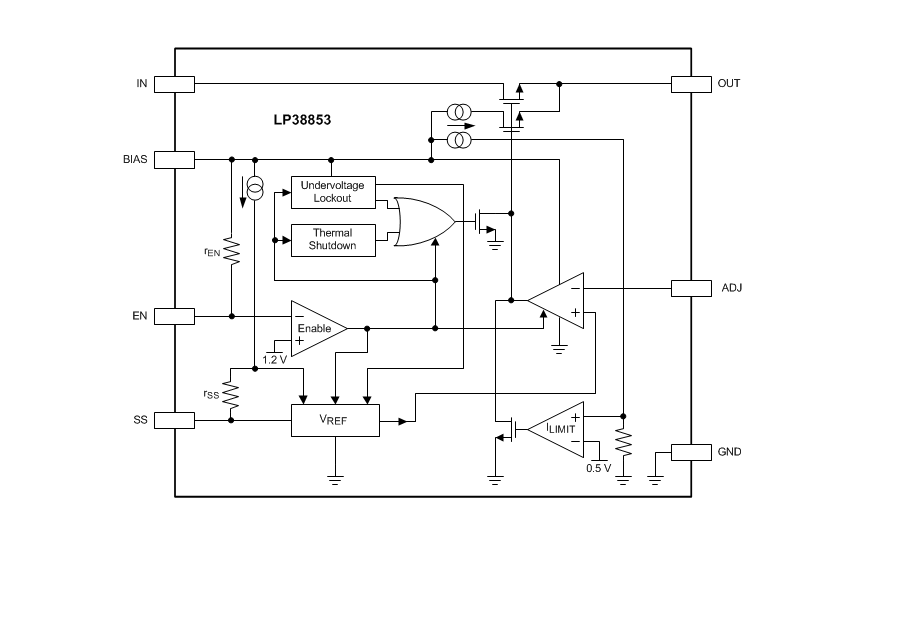

方框圖

1. 產品概述

• ?型號?：LP38853
• ?類型?：3A快速響應、高精度可調LDO線性穩壓器
• ?特性?：具有使能和軟啟動功能

2. 主要特性

• ?高電流輸出?：最大可提供3A負載電流
• ?低壓差?：240mV（典型值）@ 3A負載電流
• ?高精度?：輸出電壓精度達±1.5%（TJ = 25°C）
• ?寬輸入電壓范圍?：VBIAS供電范圍3V至5.5V
• ?使能功能?：通過EN引腳控制穩壓器開關
• ?軟啟動?：可編程軟啟動時間，減少啟動時的電流沖擊
• ?過熱和過流保護?：內置保護機制，確保設備安全

3. 電氣特性

• ?輸出電壓范圍?：0.8V至1.8V（可調）
• ?靜態電流?：低靜態電流，提高能效
• ?負載調整率?：0.2%/A（典型值）
• ?線性調整率?：VIN 0.04%/V, VBIAS 0.1%/V（典型值）
• ?輸出噪聲?：低輸出噪聲，適合敏感應用

4. 功能描述

• ? 欠壓鎖定（UVLO） ?：防止VBIAS電壓過低時設備工作
• ?反向電壓保護?：在反向電壓條件下保護設備
• ?軟啟動?：通過SS引腳和CSS電容實現軟啟動功能
• ?輸出電壓設置?：通過外部電阻分壓器R1和R2設置輸出電壓

5. 應用指南

• ?典型應用?：適用于DSP、微控制器電源和開關模式電源后級調節器
• ?電容選擇?：推薦使用10μF陶瓷電容以確保穩定性和瞬態響應
• ?布局建議?：合理的PCB布局和接地設計，以最小化噪聲和干擾
• ?熱設計?：根據功耗和環境溫度，合理設計散熱方案，避免過熱

6. 封裝與尺寸

• ?封裝類型?：提供多種封裝選項，包括DDPAK/TO-263、TO-220和SO PowerPAD
• ?尺寸信息?：提供了詳細的封裝尺寸圖和引腳排列，便于PCB設計
