概述
ADL8121是一款砷化鎵(GaAs)、單芯片微波集成電路(MMIC)、假晶高電子遷移率晶體管(pHEMT)低噪聲寬帶放大器，工作頻率范圍為0.025 GHz至12 GHz。

在0.025 GHz至10 GHz頻率范圍內，ADL8121提供16.5 dB典型增益、2.5 dB典型噪聲系數和36 dBm典型輸出三階交調截點(OIP3)，采用5 V電源電壓時功耗僅為95 mA。在0.025 GHz至10 GHz頻率范圍內，21.5 dBm的典型飽和輸出功率(P SAT )可以使低噪聲放大器(LNA)用作ADI公司眾多平衡式、同相和正交(I/Q)或鏡像抑制混頻器的本振(LO)驅動器。

ADL8121還具有內部匹配50 Ω的輸入和輸出，非常適合基于表貼技術(SMT)的應用且采用符合RoHS標準的2 mm x 2 mm、6引腳LFCSP封裝。
數據表：*附件：ADL8121 GaAs、pHEMT、MMIC、低噪聲放大器，0.025GHz至12GHz技術手冊.pdf

應用

• 測試儀器儀表
• 軍事通信
• 軍用雷達
• 電信

特性

• 低噪聲指數：0.025 GHz 到 10 GHz 范圍內為 2.5 dB（典型值）
• 單一正電源（自偏置）
• 高增益：0.025 GHz 到 10 GHz 范圍內為 16.5 dB（典型值）
• 高 OIP3：0.025 GHz 到 10 GHz 時為 36 dBm（典型值）
• 兼容 RoHS 的 6 引腳 2 mm × 2 mm LFCSP

框圖

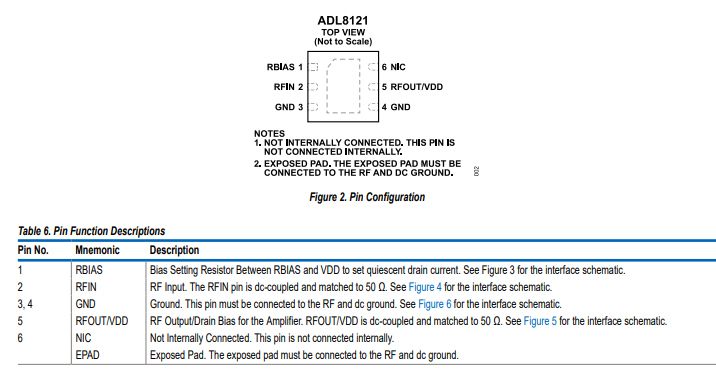

引腳配置

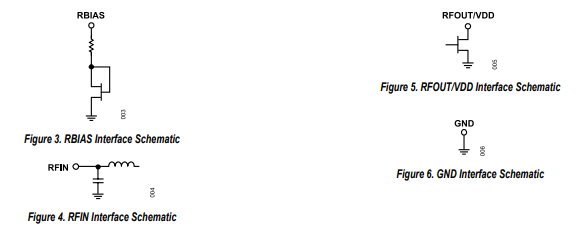

接口示意圖

ADL8121是一款MMIC GaAs pHEMT低噪聲寬帶放大器。圖77顯示了ADL8121的簡化架構。ADL8121具有單端輸入和輸出端口，在0.025 GHz至GHz頻率范圍內，標稱阻抗等于50歐姆。為確保穩定工作，必須為GND引腳和背面裸露焊盤提供低電感接地連接。

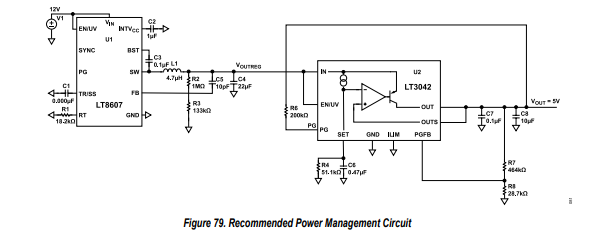

圖79顯示了推薦ADL8121使用的電源管理電路。LT8607降壓調節器用于將12 V供電軌降壓至6.62 V，然后應用于LT3042低壓差(LDO)線性調節器，以產生低噪聲5 V輸出。雖然圖79所示電路的輸入電壓(ViN)為12 V，但LT8607的輸入范圍最高可達42 V。
