DTD509F系列遠距離模擬量信號無線傳輸器可與PLC的IO端口、記錄儀、二次儀表、變送器、傳感器等工業設備配套使用，運用無線的方式在遠端設備進行信號的還原。適用于設備分散或不便于布線的場合?？芍苯犹娲杉托盘柧€，低能耗，不需要編寫程序，只需要接入信號線就可以工作。對比達泰1系產品，響應速度更快，傳輸距離更遠，無線組網設備更多。

DTD509F系列模擬量信號無線傳輸器提供點對點無線遙測遙控功能，由發射終端和接收終端組成。發射終端提供1-16路模擬量信號4-20mA輸入，接收終端提供1-16路模擬量信號4-20mA輸出。也可以實現1-16通道模擬量4-20mA雙向?qū)?，設備內部集成EMI抗干擾單元，有效提高無線產品在工業場合的抗干擾能力。

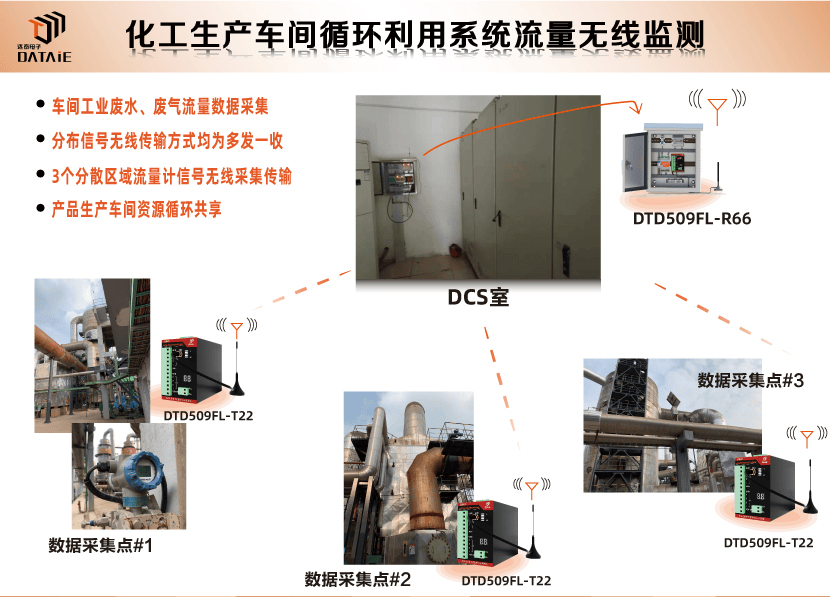

【應用實例】工廠分布流量計數據采集匯總至DCS系統的無線采集系統

廠區分布多個流量計，需要對各類工業廢氣、廢水的流量則需要實時監測，匯總到工廠的DCS系統中進行綜合決策處理，同時每處可以接收到來自于DCS給定的電流信號進行閥門流速開關。需要采集的地方共3處，每處都有2路AI和2路AO信號需要無線傳輸至DCS室。流量計分布范圍在8KM內，有建筑物遮擋。

選型：根據用戶需求，每個采集點安裝一臺DTD509FL-T22達泰5系雙向模擬量信號無線傳輸器，DCS 端安裝一臺DTD509FL-R66來實現。考慮工廠內距離遠，遮擋多，建議采用廠區內傳輸距離可達到10km 的L型產品。

【其他應用】

◆ 玻璃廠鍋爐流量計無線監測系統

◆ 城市管網壓力、溫度遠距離無線監測

◆ 焦化廠煉焦?fàn)t溫度采集與DCS之間的無線采集系統

◆ 高位水池、水塔、江河水位的無線測控系統

◆ 垃圾發電，環境監測應用

◆ 化工廠，造船廠、鋼鐵廠等自動化控制應用
