在油氣能源輸送領域，隨著西氣東輸?shù)却笮晚椖康某掷m(xù)推進，輸氣量不斷攀升，傳統管理模式的弊端日益凸顯。圖撲軟件憑借自主研發的HT技術，為油氣管道站打造了一套全面且高效的可視化管理方案，成功突破行業發展瓶頸。

一、HT技術核心架構解析

圖撲的HT技術基于 HTML5 構建，這一特性使其具備天然的跨平臺優勢，無論是 Windows、MacOS 系統的桌面端，還是 iOS、Android 系統的移動端，都能輕松適配，用戶無需擔心兼容性問題，可隨時隨地通過瀏覽器訪問系統。

HT 的 2D 圖形渲染能力強大，采用了高效的圖形繪制算法。在設計數據圖表時，對于分輸量、產量等數據，利用貝塞爾曲線等技術繪制精準的折線圖、柱狀圖，確保數據趨勢清晰呈現。在顏色搭配上，運用色彩心理學原理，選擇對比鮮明且符合行業習慣的顏色，讓數據更加醒目，便于管理人員快速獲取關鍵信息。例如，用藍色代表省官網分輸量，綠色代表昆侖分輸量，不同顏色的柱子或折線在圖表中一目了然。

在 3D 圖形渲染方面，HT 借助 WebGL 實現硬件加速。在構建油氣管道站的 3D 場景時，針對設備建模，壓縮機、過濾設備等復雜機械進行高精度還原。同時，利用 PBR（基于物理的渲染）技術，模擬真實世界的光照效果，使設備在不同光照條件下呈現出逼真的質感，如金屬的光澤、塑料的紋理等，為用戶帶來沉浸式的交互體驗。

二、基于HT技術的功能實現

（一）數據可視化呈現

通過 HT 的可視化組件庫，系統打造了豐富多樣的數據展示界面。在2D數據看板中，實時展示年度西氣東輸?shù)年P鍵成果。以產量數據為例，利用HT的圖表聯動功能，當用戶點擊 2D 面板上某一產量數據時，3D場景中對應的管道或設備會自動高亮顯示，方便用戶快速定位和了解相關信息。

在分輸量可視化中，HT通過對接數據接口，獲取省官網分輸量、指定分輸量以及昆侖分輸量等數據，并以動態柱狀圖和百分比的形式呈現。柱狀圖的高度會隨著數據的變化實時更新，百分比數據也會同步調整，讓管理人員直觀掌握輸送量的具體數據和占比情況。管道壓力可視化則采集進站、站內、出站壓力數據，HT利用自身的圖形動畫功能，生成一年內壓力變化的動態折線圖。用戶鼠標懸停在折線上，會彈出詳細的數據提示框，顯示具體時間點的壓力數值，方便工作人員分析壓力變化趨勢。

（二）設備運維管理

HT for Web 為設備運維管理提供了直觀的交互界面。在 3D 場景中，對設備進行 1:1 等比例建模，設備的外觀、結構與實際完全一致。管理人員點擊仿真設備，HT 通過事件綁定機制，獲取設備的 ID 信息，進而從數據庫中調取設備的詳細屬性，包括設備庫房的進出設備類別、綜合設備間的設備數量、變電所的電壓和耗電統計等，并在彈出的窗口中展示。

對于設備狀態的實時顯示，HT 運用數據驅動的方式。當設備狀態發生變化時，系統會實時更新設備模型的顏色和動效。例如，正常運行的設備顯示為綠色，故障設備則閃爍紅色，提醒管理人員及時處理。在壓縮機設備管理中， HT 的輕量化建模技術在保證模型精度的同時，減少了模型的加載時間。通過 3D 可視化，用戶點擊壓縮機可查看工作時間、工作設備數量、維修設備數量等信息，還能在 2D 面板上以折線圖形式查看這些數據的變化趨勢，實現 2D 與 3D 的高效聯動。

（三）安全防護保障

在安全防護方面，HT技術實現了多維度的監控。電流電壓監測中，HT通過與傳感器數據對接，將壓縮機實時電流電壓數據在 3D 場景中以儀表盤的形式展示。儀表盤的指針會隨著電流電壓的變化實時轉動，一旦數據超出正常范圍，儀表盤會閃爍紅色警示。

設備監控中，HT 對告警設備數量進行統計，在 2D 面板上以柱狀圖呈現不同時間段的告警數量變化。當設備發生告警時，HT 利用自身的動畫效果，在 3D 場景中使故障設備閃爍，并彈出詳細的告警信息窗口，包括告警時間、告警類型等，方便工作人員快速定位和處理問題。能耗與省管網反輸監控中，HT構建了可視化看板，通過數據可視化的方式展示能耗數據和省管網反輸情況。當能耗過高或反輸異常時，看板上會出現醒目的提示信息，提醒管理人員及時采取措施。

（四）廠區監控管理

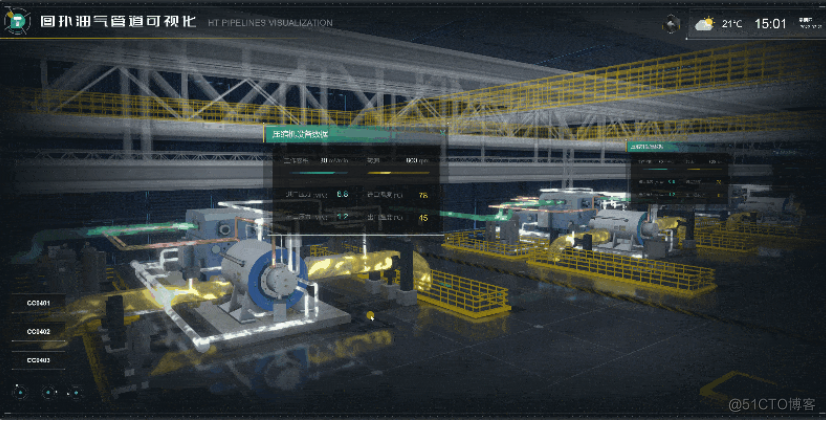

在廠區監控管理上，HT 充分發揮其可視化優勢。人員與車輛監控管理中，HT 結合 3D 仿真技術，在虛擬場景中實時展示人員和車輛的位置。通過與門禁系統、攝像頭的對接，獲取人員和車輛的進出信息，在 3D 場景中以動畫形式呈現人員的行走軌跡和車輛的行駛路線。同時，在 2D 面板上顯示人員和車輛的詳細信息，如人員姓名、部門，車輛車牌號、進出時間等。

！[]（https://file1.elecfans.com/web3/M00/0C/3C/wKgZO2fSUCOADYKkAAh44NxJVO0546.jpg）

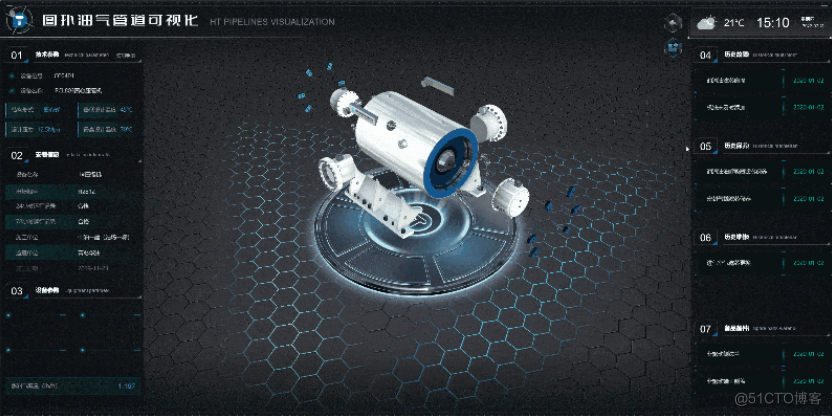

廠區監控視頻管理方面，HT 將分散的監控視頻集成到系統中。在 3D 場景中，用戶點擊攝像頭模型，HT 通過視頻流接入技術，在 2D 面板上展示對應攝像頭的實時畫面。電子圍欄功能中，HT 在 3D 場景中繪制電子圍欄區域，一旦有人員或車輛越界，HT 會觸發報警機制，在 3D 場景中以紅色閃爍線條標記越界區域，同時在 2D 面板上顯示越界信息和抓拍的圖像。

！[]（https://file1.elecfans.com/web3/M00/0C/2A/wKgZPGfSUCOAW2A0AAiUdqsaE8k260.jpg）

三、HT技術應用成效與展望

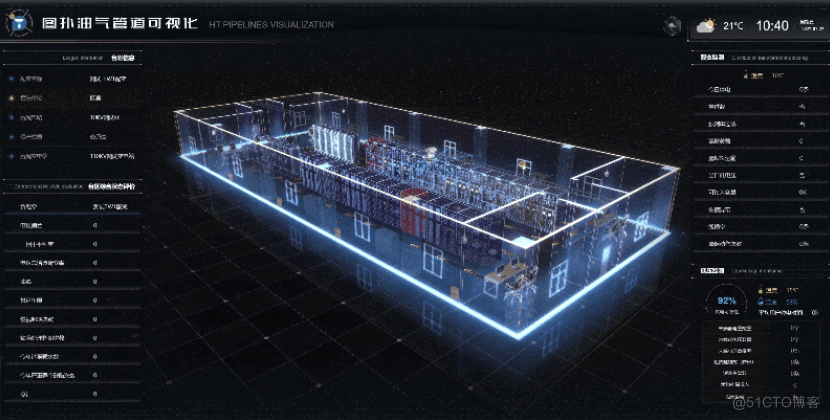

圖撲的 HT 技術在油氣管道站的應用取得了顯著成效。通過數據可視化和智能化管理，提升了管理效率，原本需要人工長時間統計分析的數據，現在通過系統可實時獲取和分析，大大縮短了決策時間。在設備運維方面，提前預警和精準管理減少了設備故障停機時間，降低了維修成本。安全防護功能的增強，有效保障了油氣管道站的安全運行，減少了安全事故的發生概率。

！[]（https://file1.elecfans.com/web3/M00/0C/2A/wKgZPGfSUCOANGJCAAheeTfuUFY143.jpg）

該系統助力油氣行業低碳生產，推動站場智能管控和設備風險智能管控，降低運營成本，減少安全隱患，促進管道管理標準化、規范化和智能化。未來，圖撲軟件將繼續構建智慧管道運營體系，為天然氣與管道行業發展提供支持。
