一、本案例是將 Modbus TCP 設備數據轉接入到西門子 PROFINET 網絡中

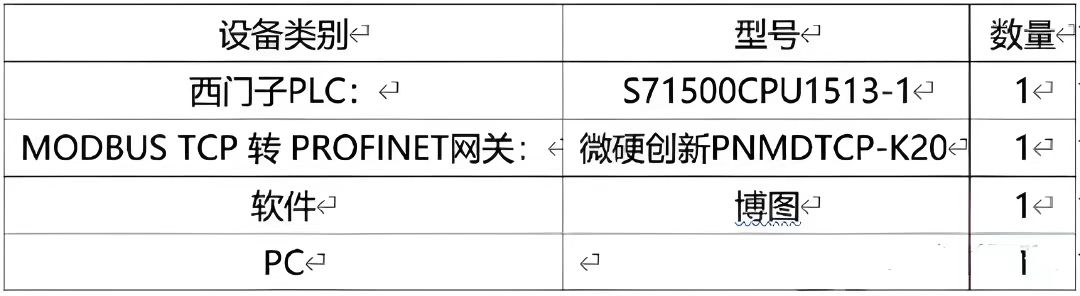

二、 設備列表如下：

三、MODBUS TCP 轉 PROFINET 網關從站快速配置方法步驟：

第1步：打開博圖，新建項目并添加站點。

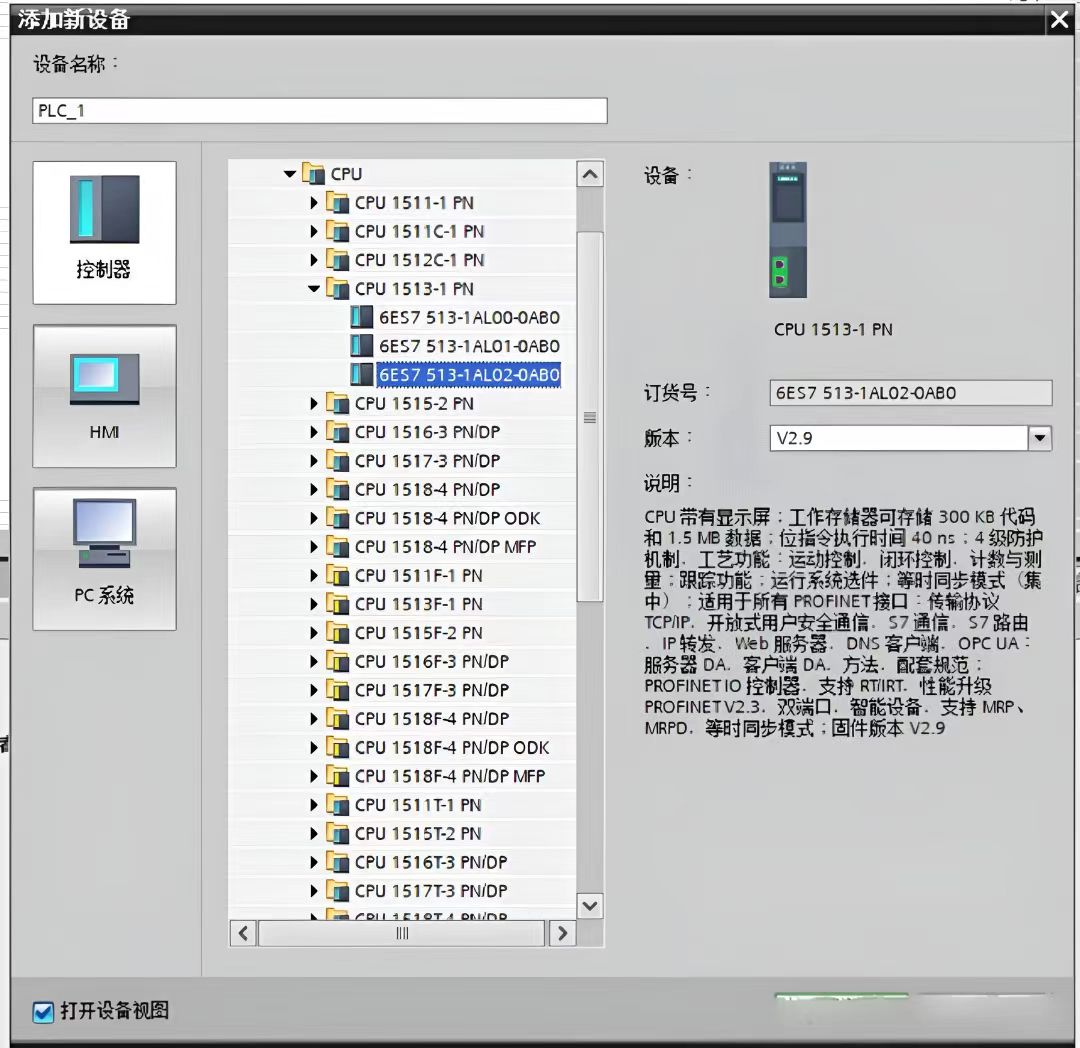

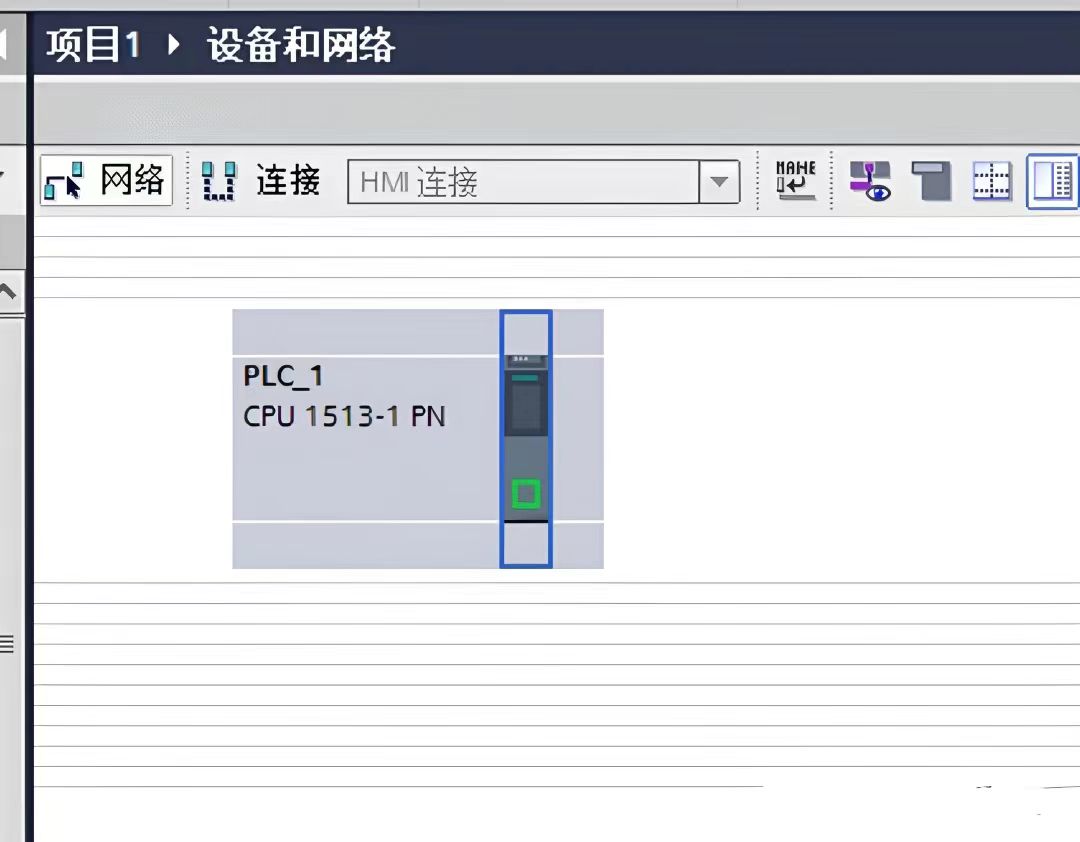

第2步：添加西門子PLC 1513PLC

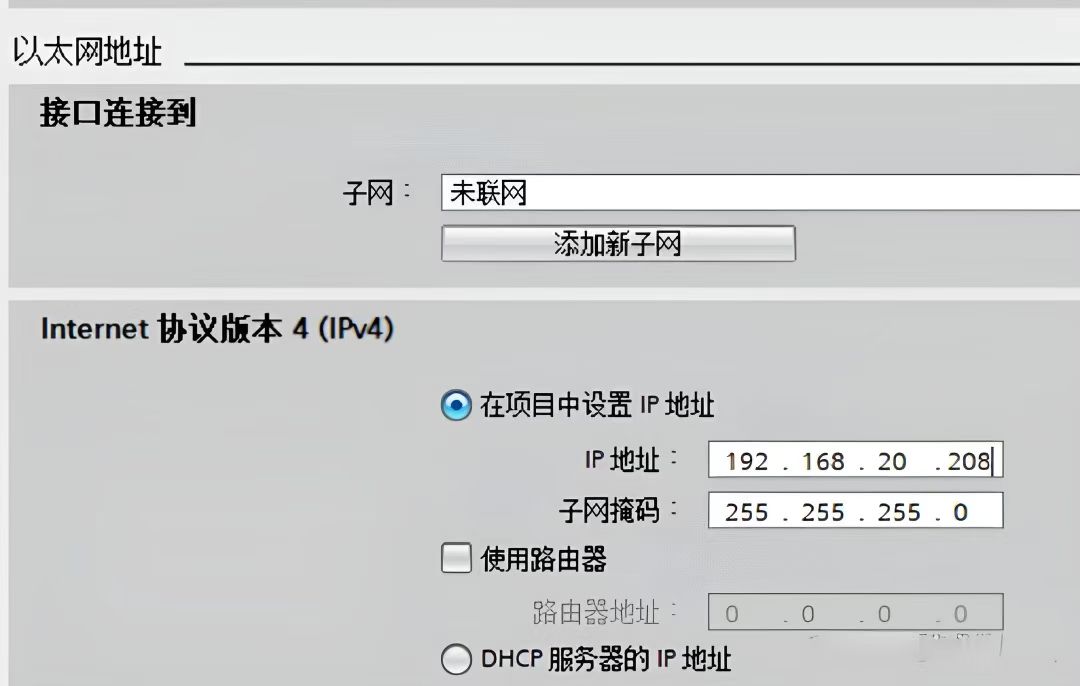

第3步：設置好IP并處于聯網狀態

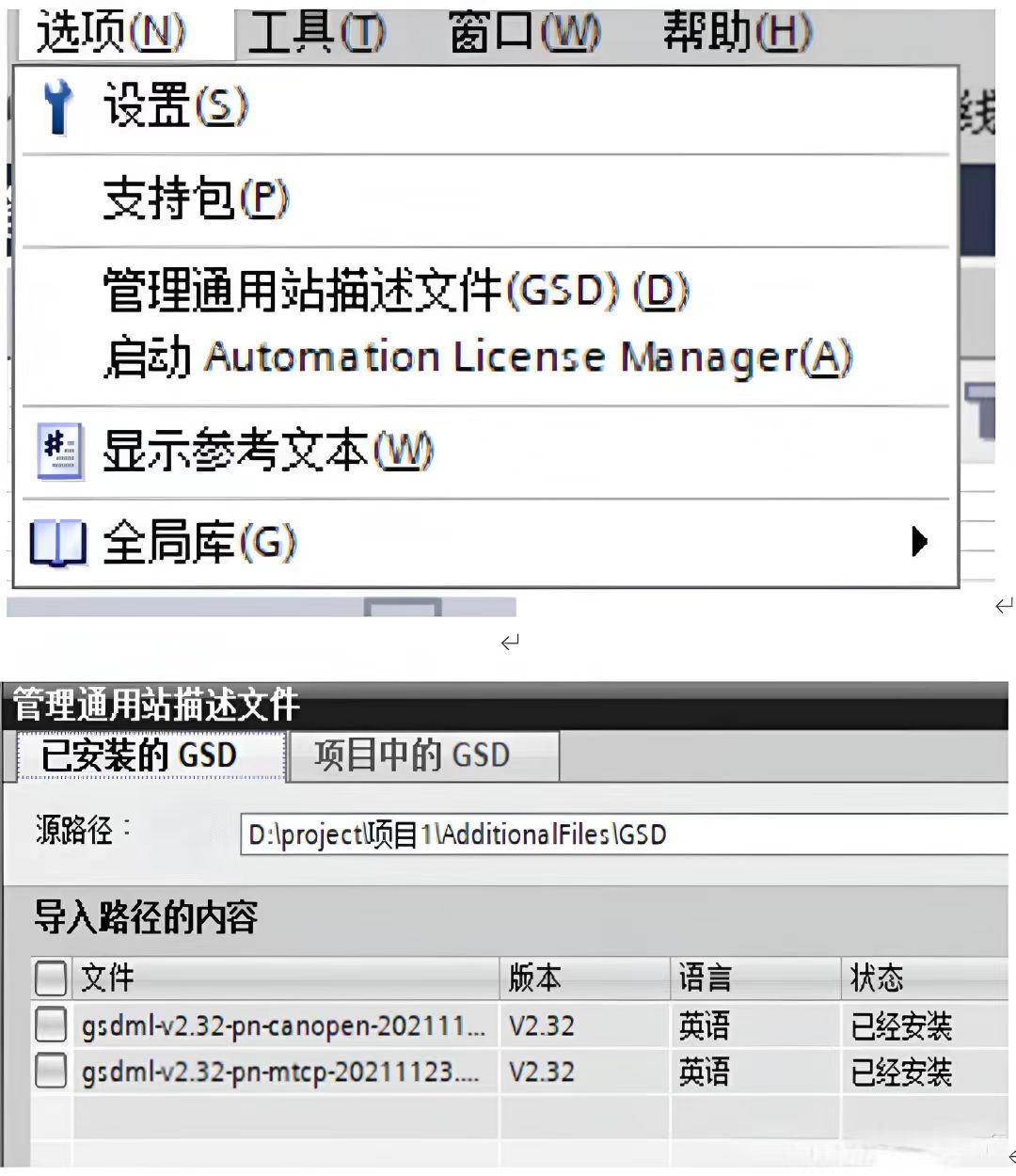

第4步：導入網關的GSD文件

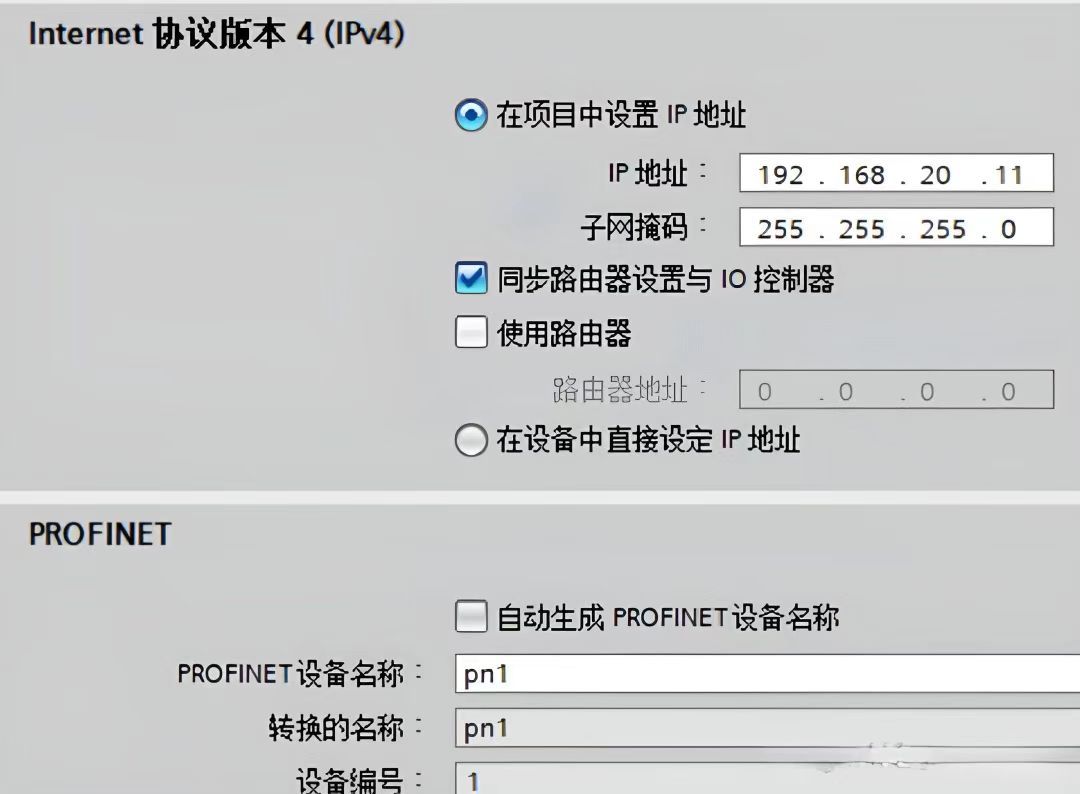

第5步：設置網關的IP地址和設備名稱

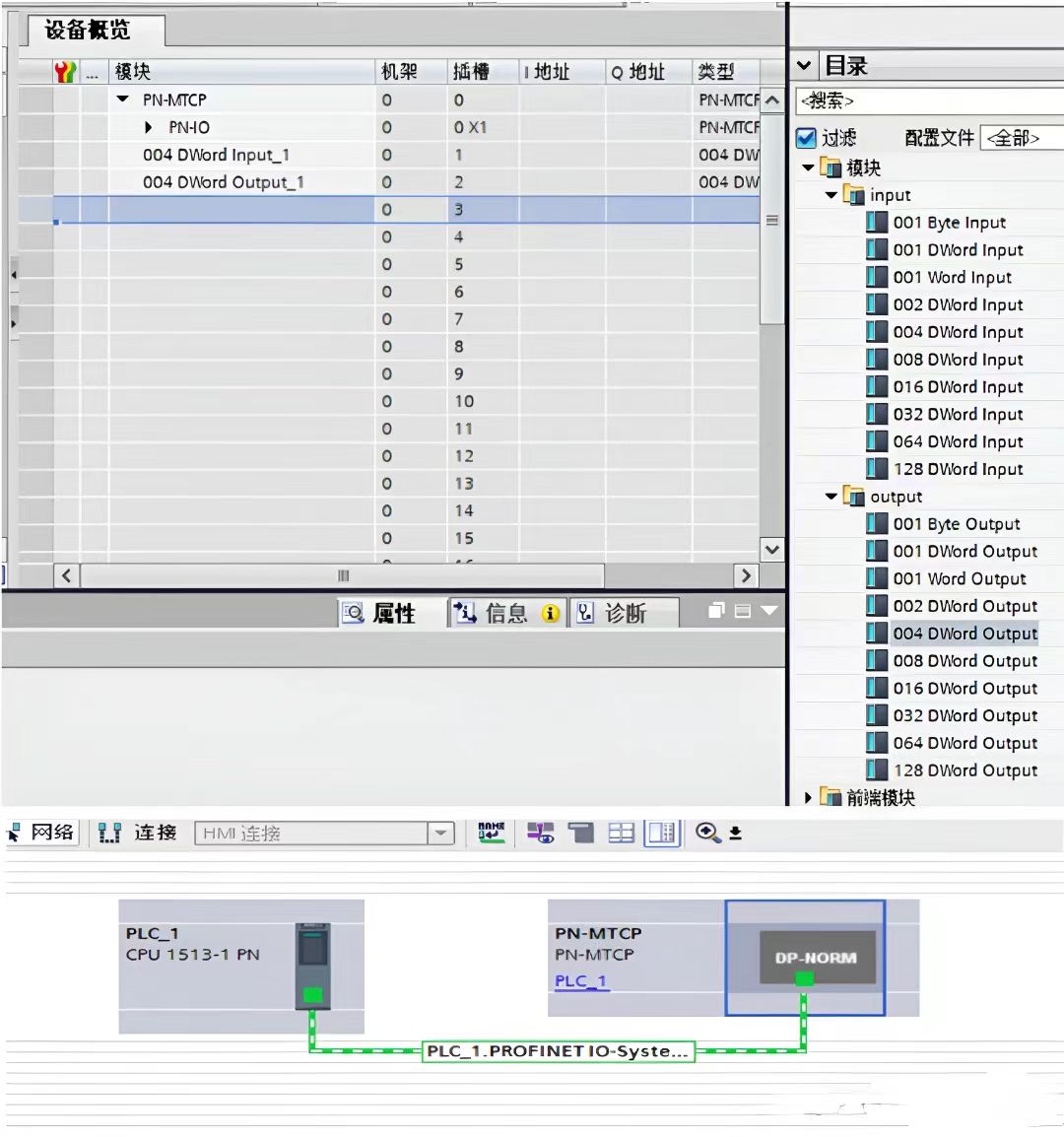

第6步：設置網關的輸入輸出字節數長度

第7步：下載組態至plc

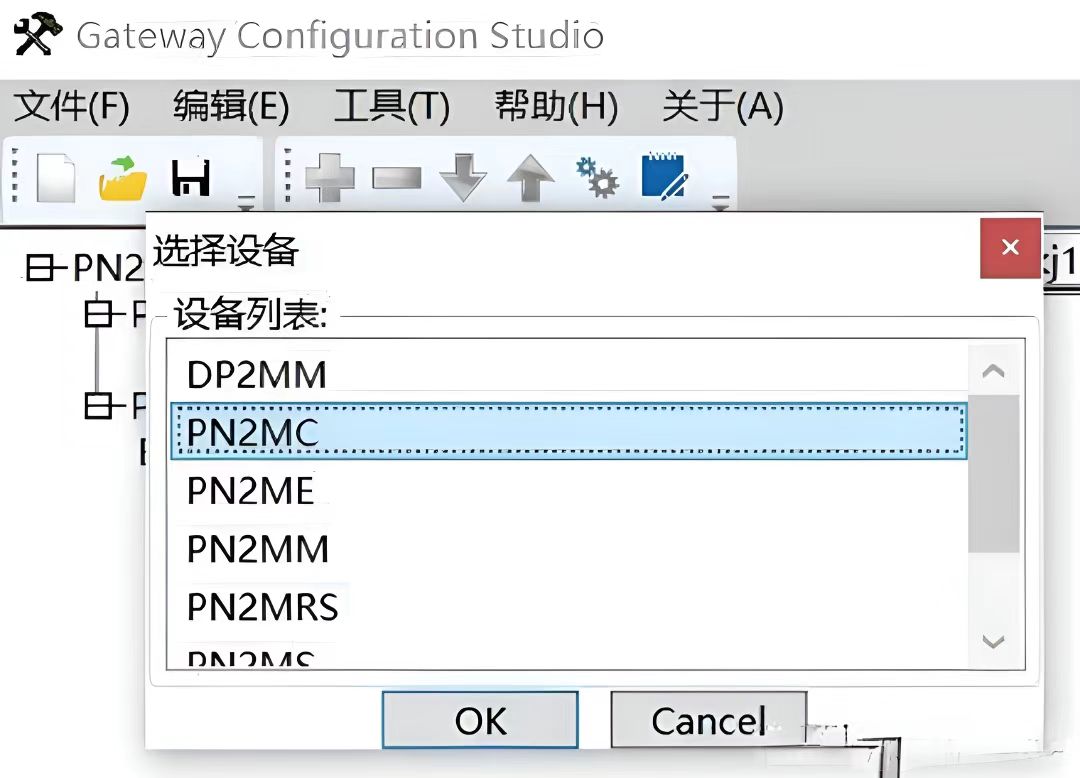

打開網關配置軟件進行modbus參數配置，點擊紅圈中的新建，選擇PN2MC

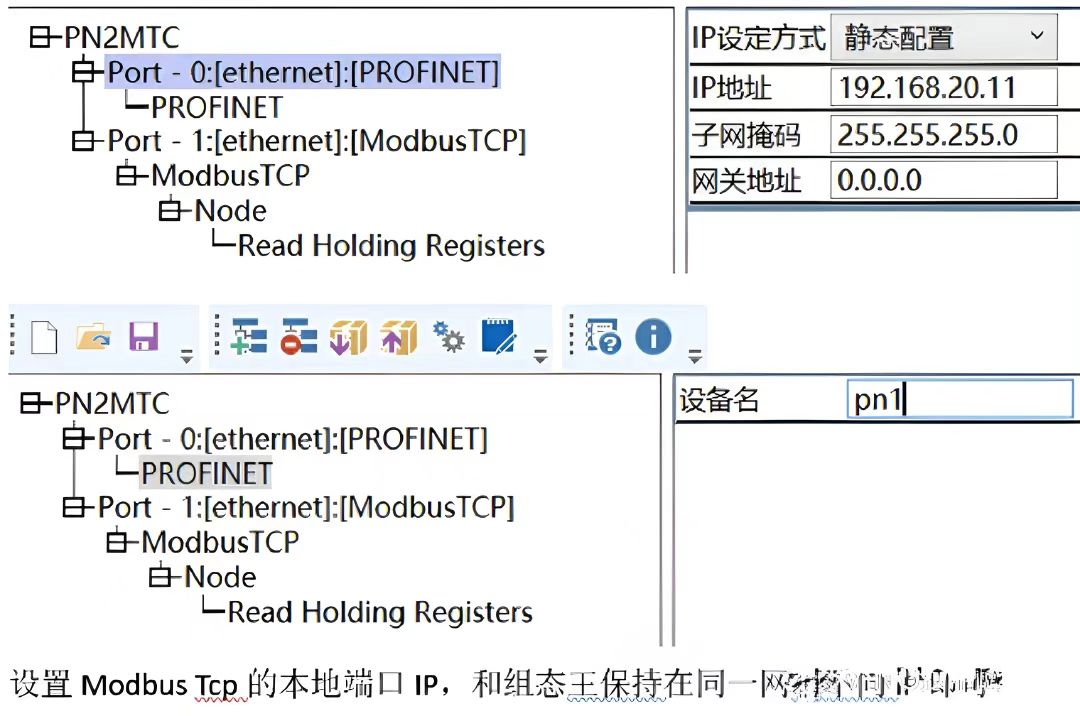

第8步：設置網關的IP地址和設備名稱，要和PLC組態保持一致

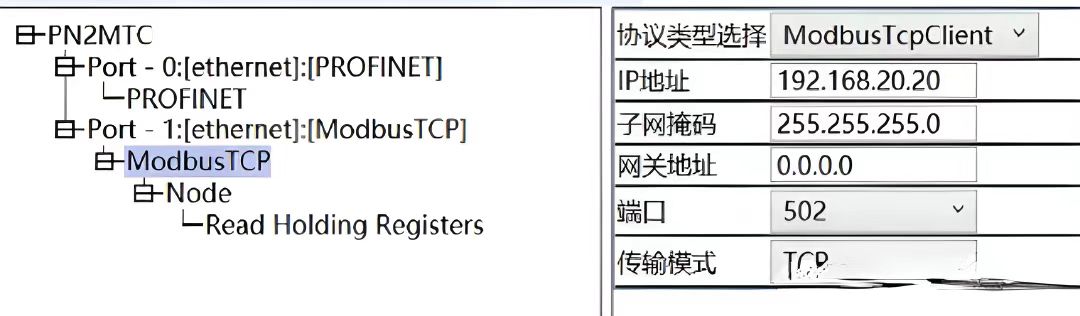

第9步：設置Modbus Tcp的本地端口IP，和組態王保持在同一網段不同IP即可

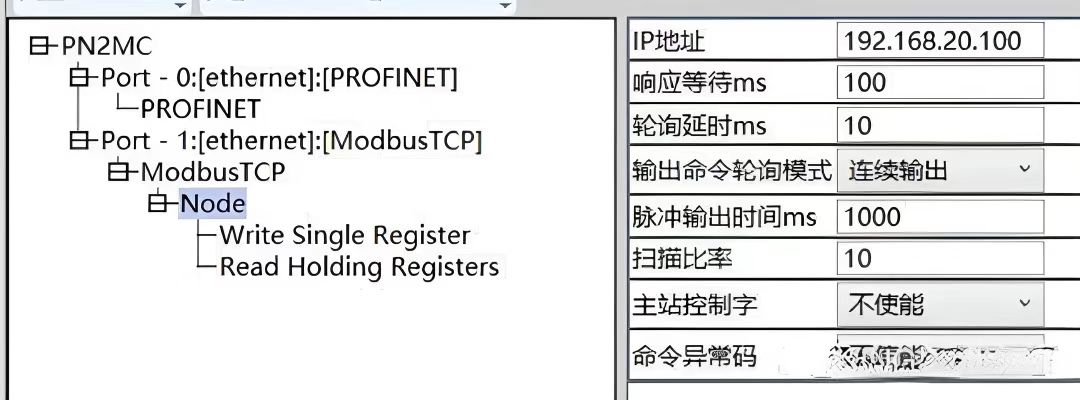

第10步：在Modbus TCP上右鍵點擊插入，在下級NODE中填寫從站服務器的IP

注意：響應等待代表等待從站響應的最長等待時間。

輪詢延時代表從站響應后間隔多久再發送下一條命令。

第11步：配置組態王，設定Modbus服務器參數。

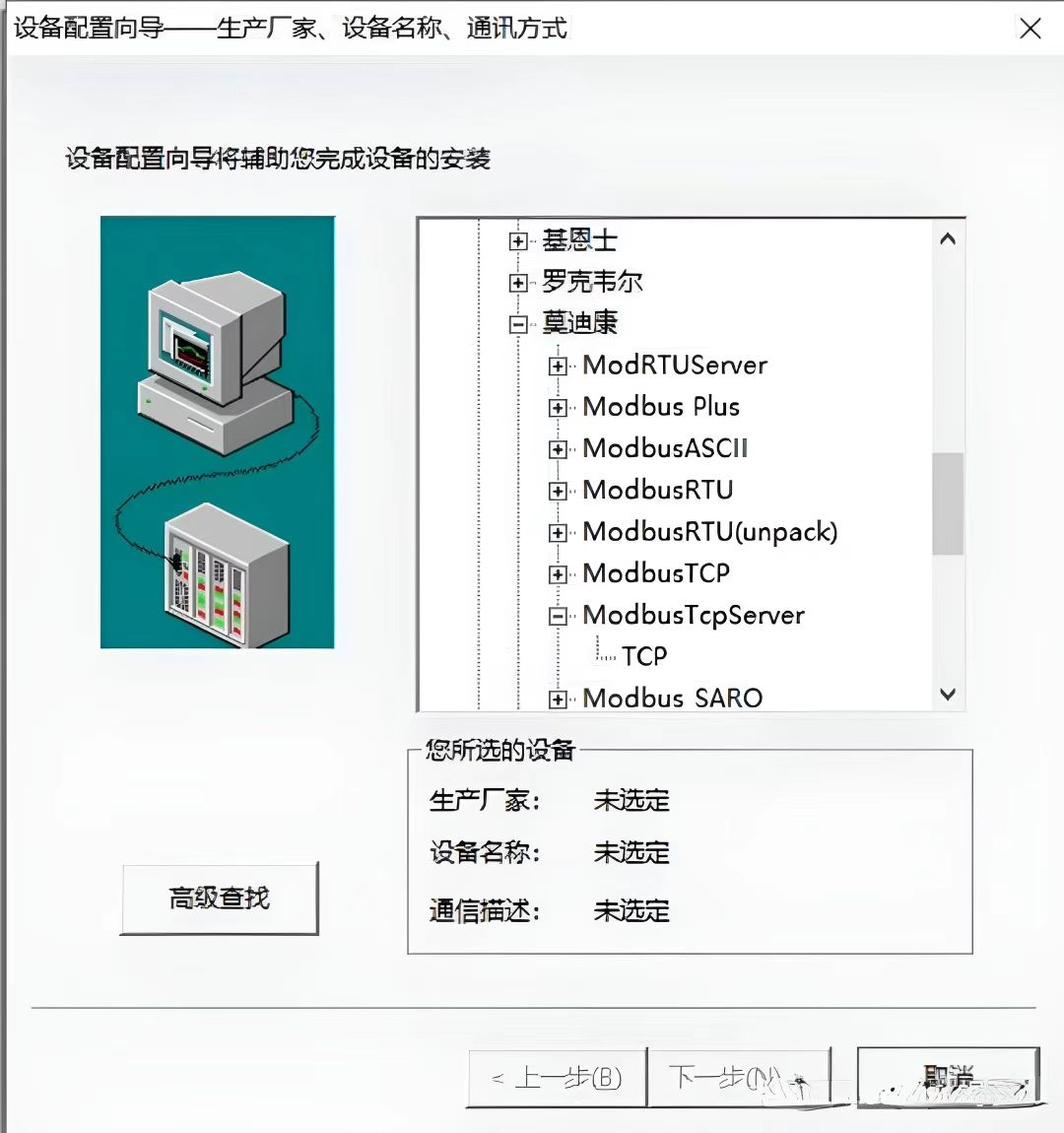

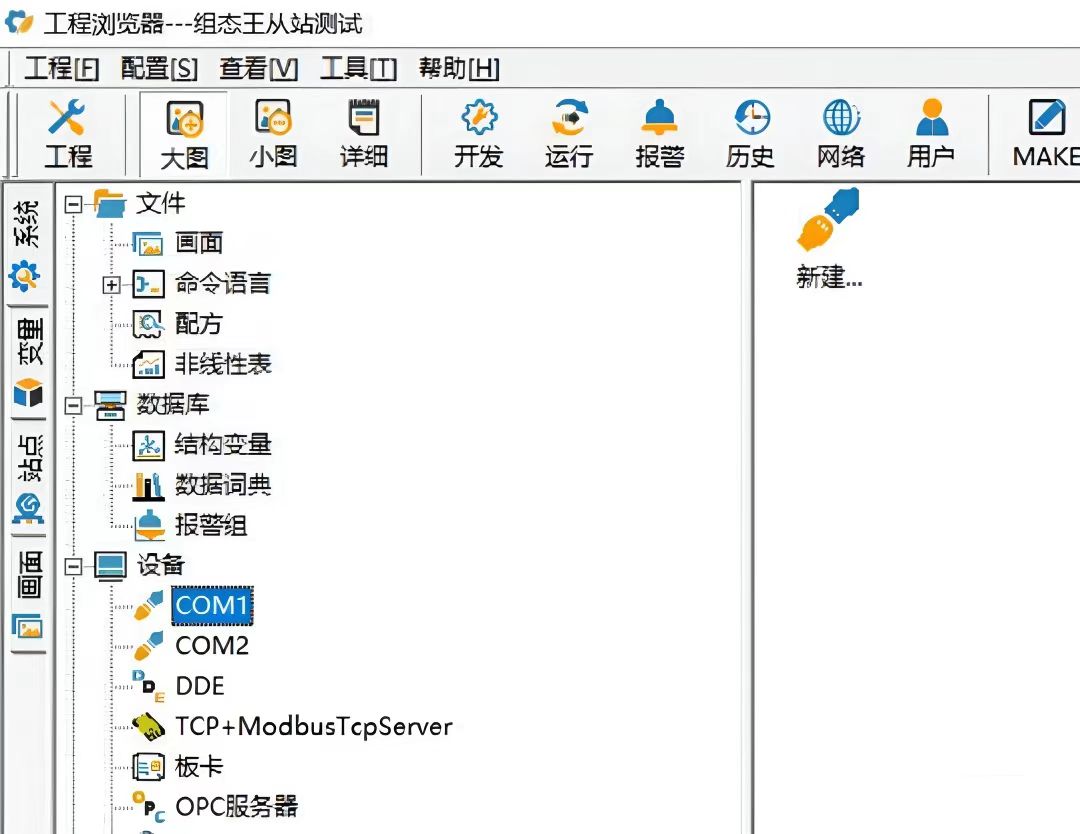

第12步：新建項目點擊COM1右邊的新建設定TCP參數。在設備驅動中的莫迪康中找到ModbusTCP Server下面的TCP單擊下一步

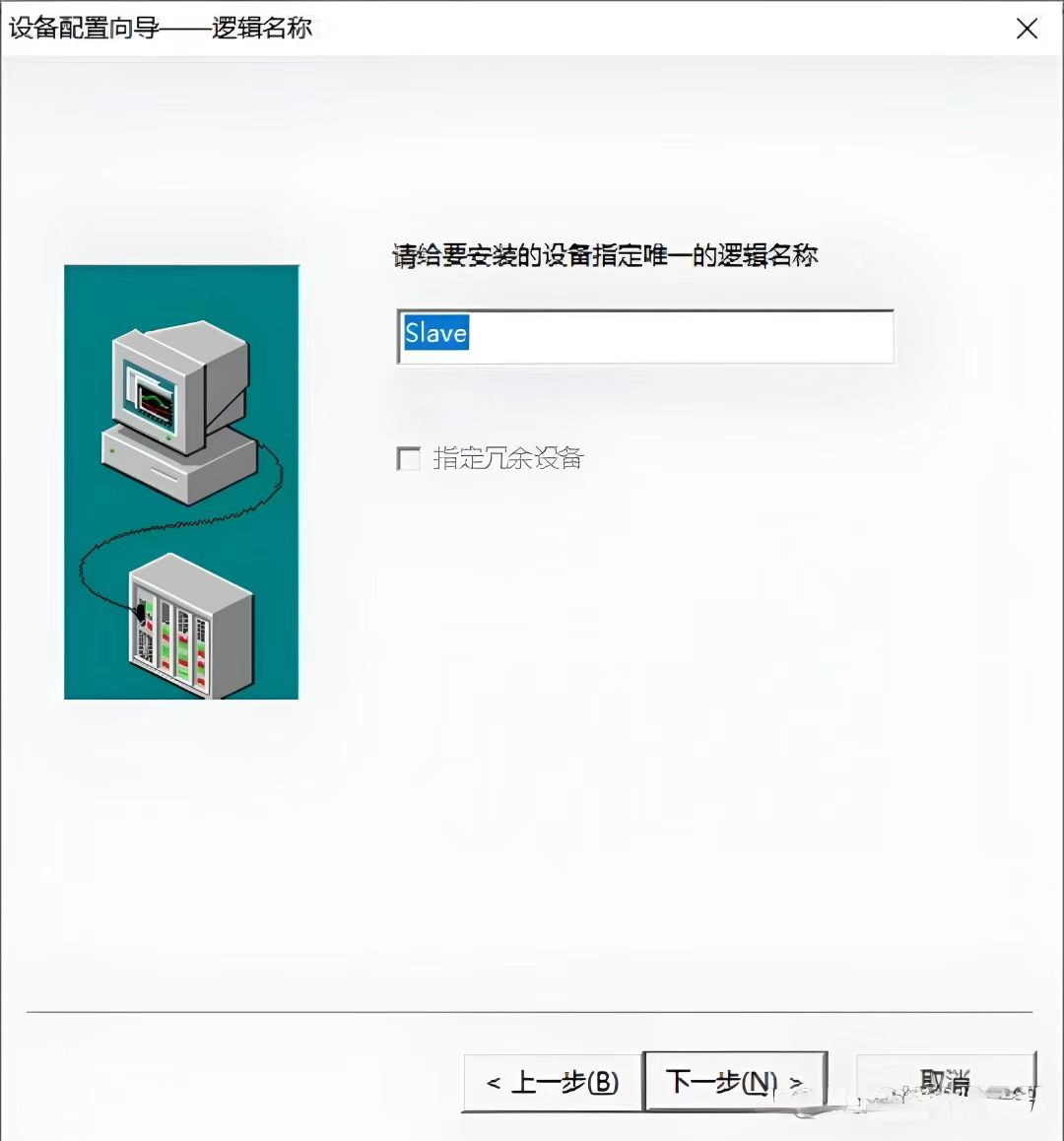

第13步：起一個連接設備的名字，單擊下一步

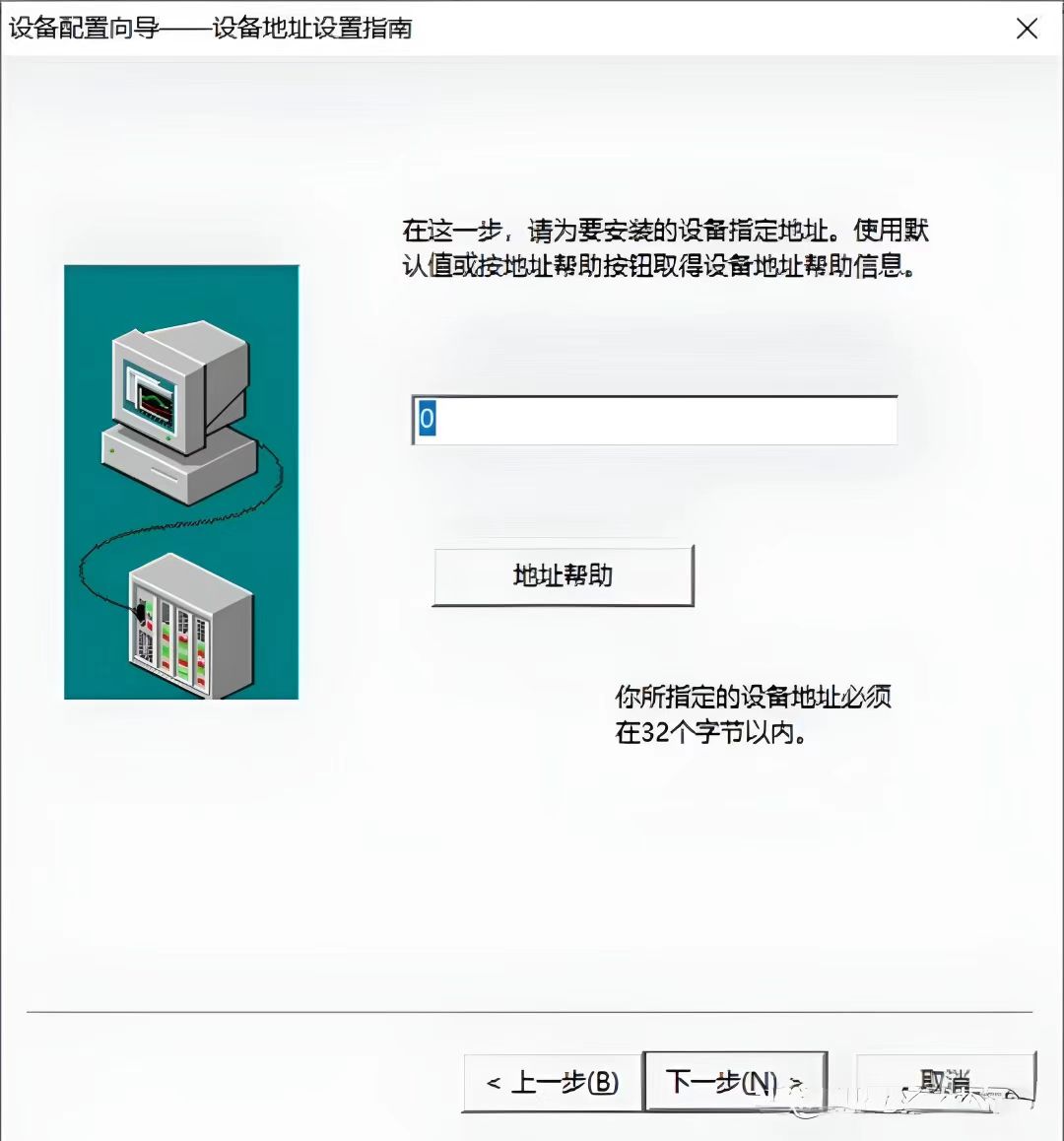

第14步：輸入服務器的IP地址，因?yàn)槭墙M態王做從站所以填寫0即可

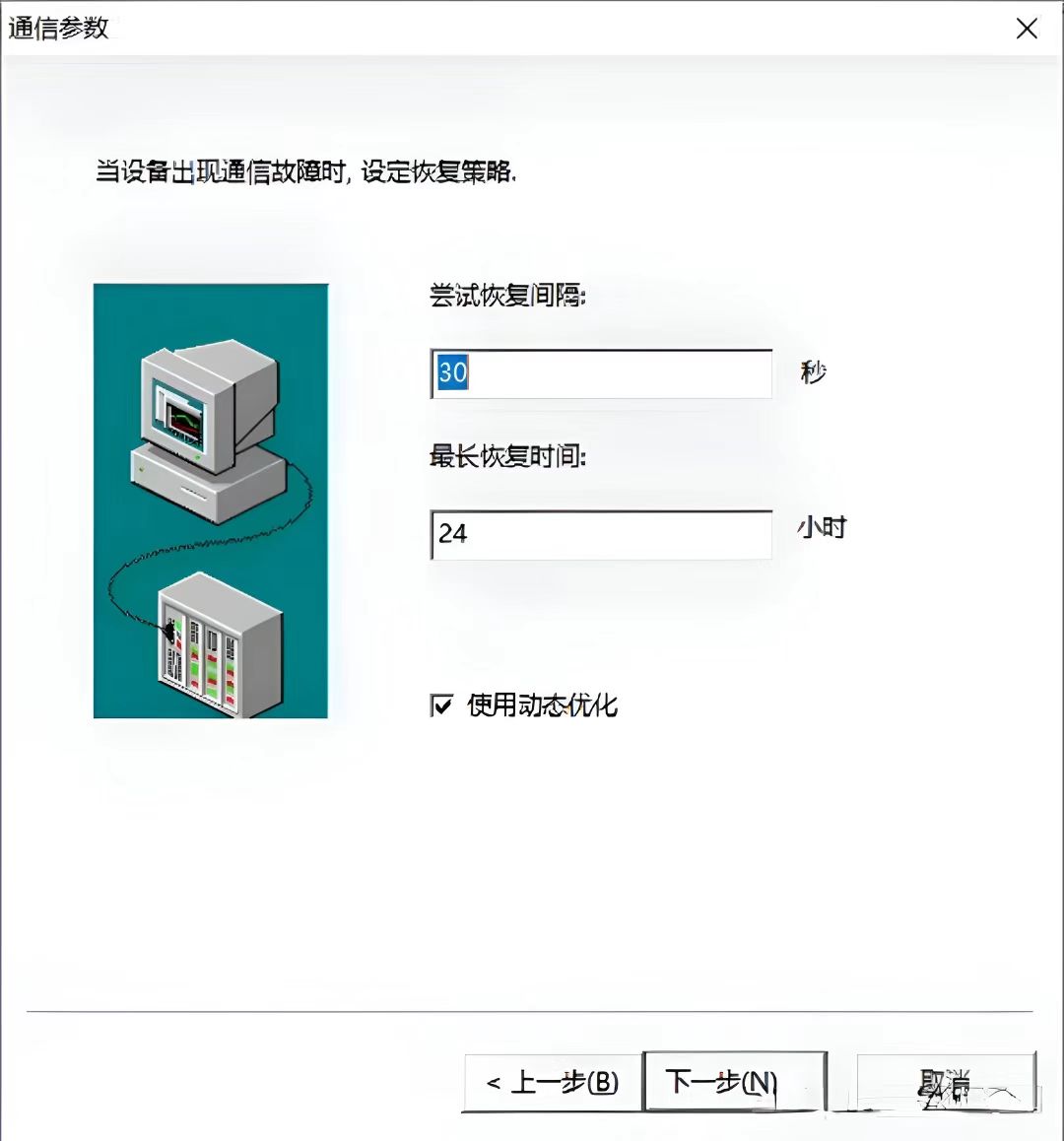

第15步：重新連接參數默認即可，直接單機下一步完成設置

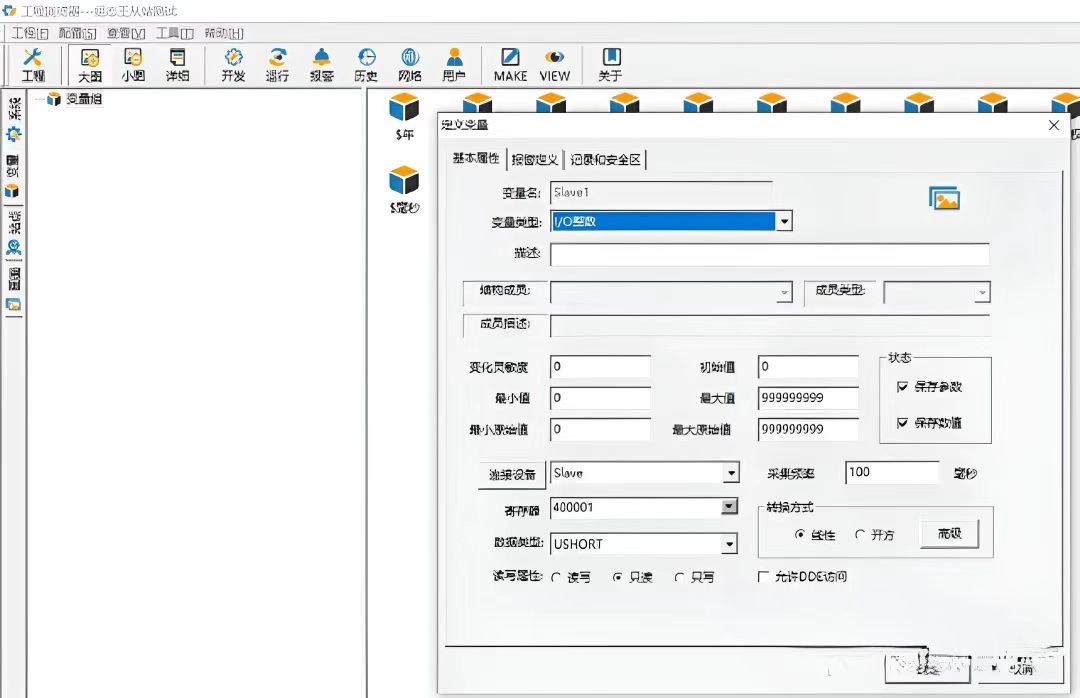

第16步：在變量選項中點擊新建，命名為Slave1設置變量類型為I/O整數，連接設備選擇剛才設置的Slave寄存器地址設置為40000區中的1，因?yàn)榻M態王中起始地址從1開始，所以對應網關的地址為0

第17步：數據類型選擇USHORT采集頻率為100ms，同樣新建變量Slave2,地址為400002，對應網關地址1，讀寫屬性用03功能碼的話可設置為讀寫。

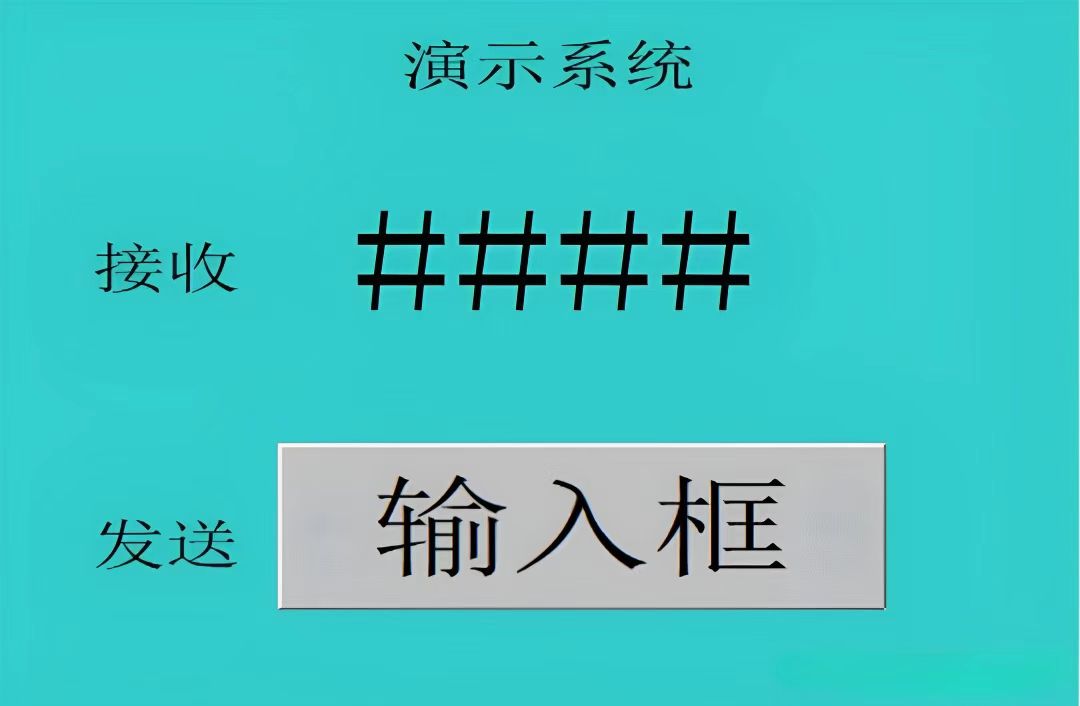

單機畫面，新建一個視圖界面。

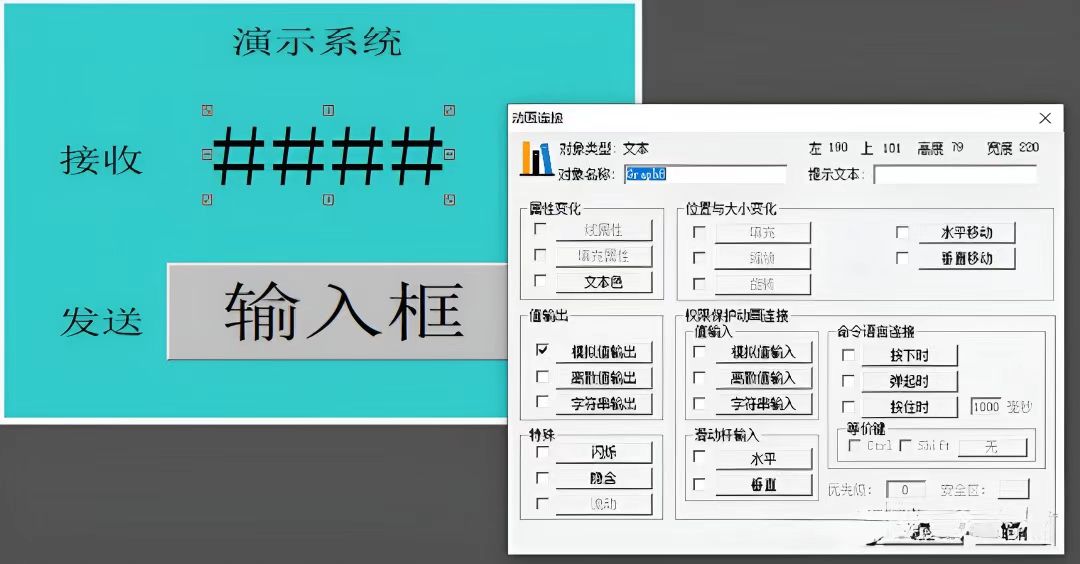

第18步：雙擊####的顯示區域，設置連接

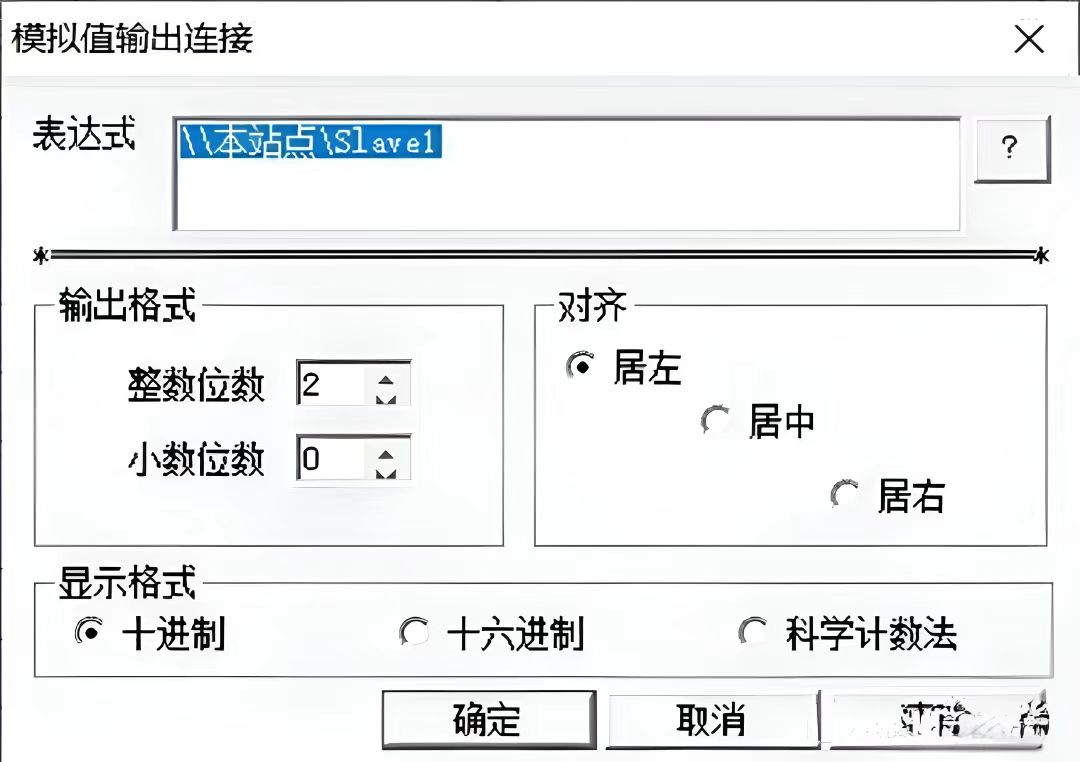

第19步：選擇模擬值輸出，表示用來顯示PLC Q地址發送的數據。表達式處點擊問號選擇Slave1的鏈接（等于寄存器地址為0）

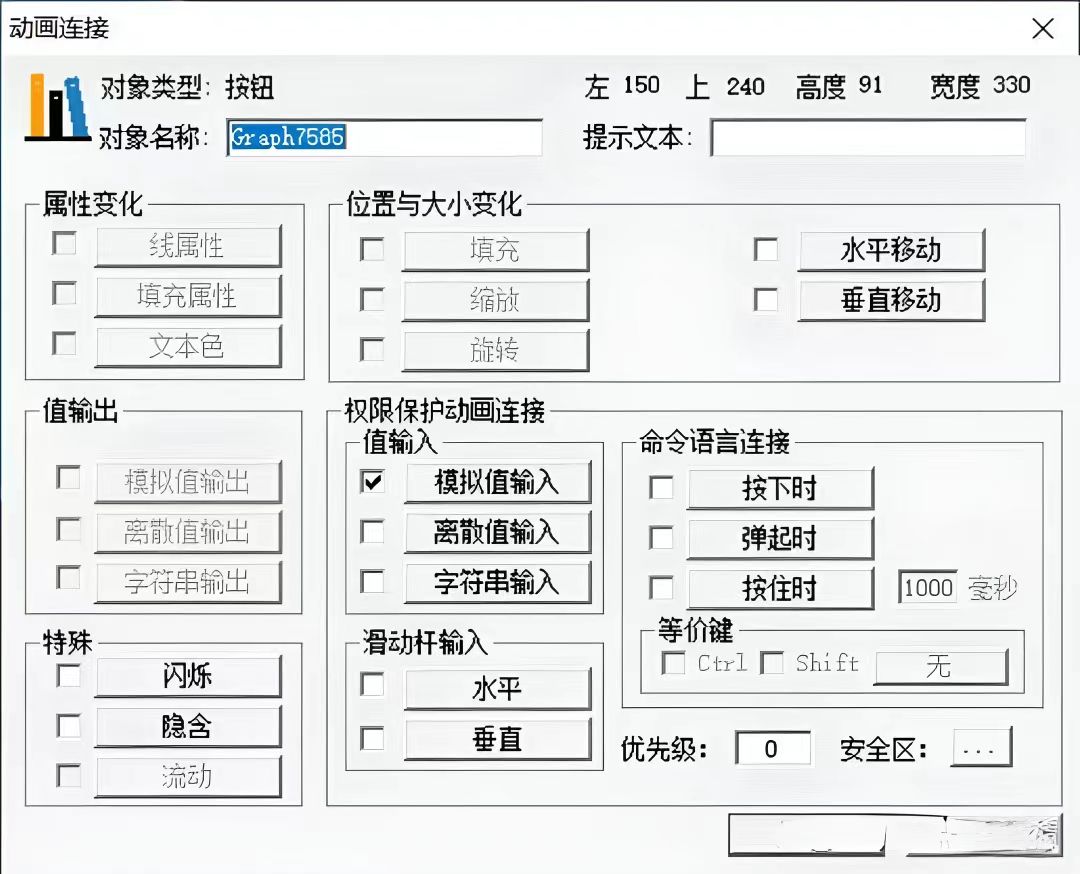

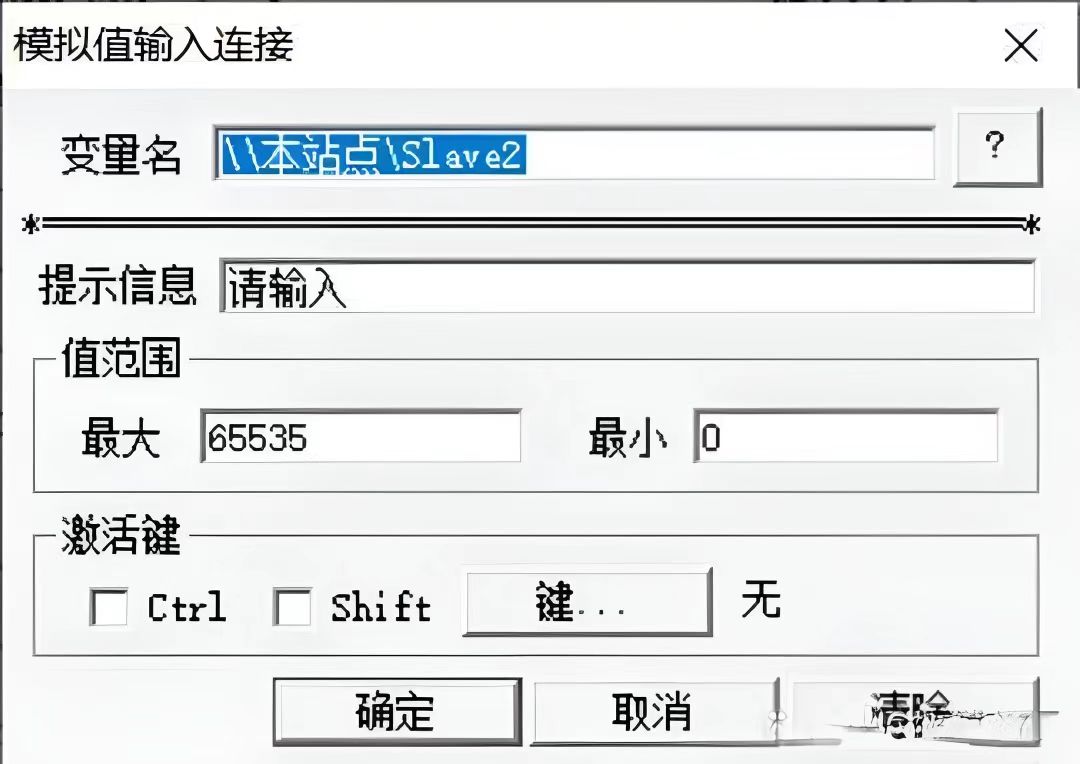

第20步：輸入框處同樣雙擊，表示用來向PLC的I址發送數據

第21步：在問號處選擇Slave2（對應寄存器地址為1）

第22步：保存后運行系統。

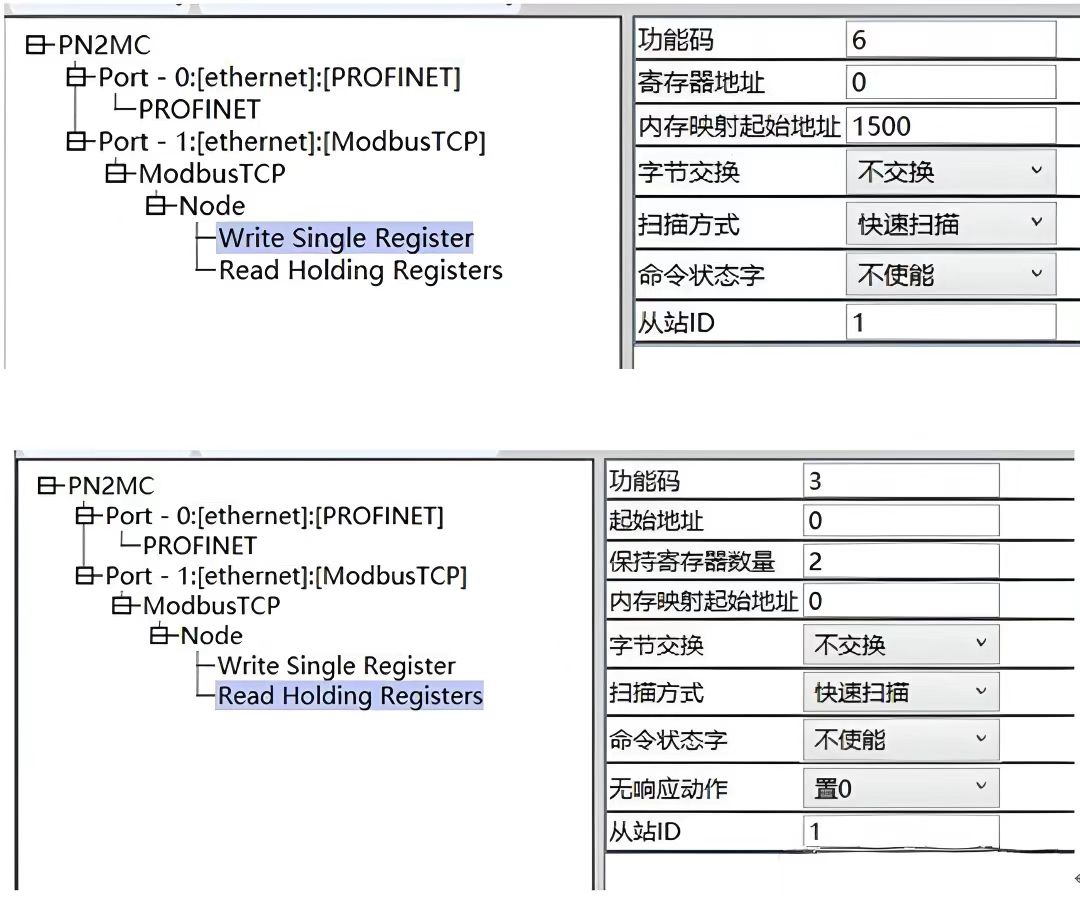

設置寫單寄存器（06H功能碼）對地址0（對應組態王400001的地址）

讀保持寄存器（03功能碼）讀取數量兩個，（對應組態王地址400001，400002）

下載后用博圖監控。

總結：以上就是微硬創新1500PLC通過MODBUS TCP 轉 PROFINET 網關連接組態王服務器從站快速配置手冊。
