近日，能源局發布定義分布式光伏6MW及以上的光伏電站必須自發自用，自行消納。多省能源局規定大于6MW的電站必須按集中式管理，另外大于6MW（包含）要省級審批，小于則由市級審批，10kV線路單回接入容量也是6MW，很多電廠發電機裝機容量也是以6MW為界點。這是為什么呢？

王孟春 13524471462

政策角度

我國首次提出分布式光伏電站將其限定為10kV及以下電壓等級接入要追溯到2012年10月左右，單個項目容量不超過6MW的發電系統，然后到了2013年國家能源局正式發布“光伏電站項目管理暫行辦法（國能新能[2013]329號）”文件里面對分布式光伏進行了明確的定義和標準分類：“第二十條 光伏電站項目接網意見由省級電網企業出具，分散接入低壓電網且規模小于6兆瓦的光伏電站項目的接網意見由地市級或縣級電網企業出具?！钡?019年，國家能源局又發布國能發新能〔2019〕49號《國家能源局關于2019年風電、光伏發電項目建設有關事項的通知》規定，普通光伏電站為裝機容量6兆瓦及以上的光伏電站；工商業分布式光伏發電項目為就地開發、就近利用且單點并網裝機容量小于6兆瓦的戶用光伏以外的各類分布式光伏發電項目。

再到2024年10月9日能源局發布的《分布式光伏發電開發建設管理辦（征求意見稿）》對分布式光伏項目做了更細致的分類，共分四類，且不同類型項目，并網模式不同，具體如下圖所示：

圖1 分布式光伏管理辦法

配電網技術角度

在國家電網公司的典型設計中，10kV線路接入的光伏電站容量范圍通常在400kW到6MW之間，且單回線路的接入容量不應超過6MW。這一設計基于以下幾個技術考慮：

負荷側考慮：10kV配電網屬于負荷側，主要用于為工商業用戶和大型公共設施供電。而分布式光伏發電站也是基于負荷側接入（集中式的是屬于發電側）根據國家電網的設計標準，10kV線路在接入分布式光伏電站時，其電源點不應超過6MW。超過此容量，電網需要承受更大的負荷，可能影響局部電網的供電穩定性。

進線電纜規格和開關承載能力：在我們日常各大建筑物內最多的就是10kV配電網中，而10kV配網我們以前在配網設計過程進線電纜和總開關的承載能力也是限制光伏電站容量的重要因素。通常，6MW的光伏電站需要配置高規格的電纜和開關裝置，以滿足電流的需求。而超過6MW時，電纜和開關的負荷將大幅增加，配電設備需要進行全面升級，這將導致成本的上升。所以這個主要是受限于電網配網。

輸電線路距離和承載能力：分布式光伏電站與電網的連接，必須考慮輸電線路的長度和承載能力。根據技術規范，6MW及以下的光伏電站可以通過較短的輸電線路接入10kV配電網，且不會對輸電系統造成過大的壓力。超過6MW時，線路損耗和電壓波動的問題變得顯著，影響電能質量和供電可靠性。

電網穩定性角度

分布式光伏的接入對電網的穩定性提出了較高要求，尤其是在大規模接入的情況下。根據電網運行經驗，6MW是一個相對合理的容量界限，原因如下：

功率波動管理：光伏發電受氣象條件影響較大，尤其是在陰雨天氣或云層變化時，光伏電站的功率輸出波動顯著。對于10kV配電網而言，6MW以下的光伏電站功率波動相對較小，易于電網進行平衡調節。而超過6MW時，功率波動對局部電網的影響加大，電網調度的復雜性增加。

電壓波動和諧波影響：較大規模的分布式光伏接入可能導致電壓波動和諧波干擾。6MW及以下的光伏電站能夠通過現有的電壓調節和濾波設備進行有效控制，而超過6MW時，電壓調節設備和無功補償裝置（SVG等）需要進一步加強，增加了電網運行的復雜性和成本。

電網保護系統設計：在6MW以下的光伏電站中，現有的電網保護設備能夠有效應對光伏電站的故障情況。而在6MW以上的系統中，光伏電站的容量較大，電網故障時可能引發較為嚴重的電力中斷。因此，需要對保護設備進行重新設計，確保電網的安全穩定。

經濟性角度

項目投資和回報：6MW以下的光伏項目規模適中，設備投資和施工成本較為合理，同時能夠較快實現投資回報。超出6MW的項目，不僅面臨設備升級、施工復雜度提升等問題，審批和接入成本也隨之增加，影響項目的整體經濟效益。

政策支持與補貼：國家和地方政府對分布式光伏項目的補貼政策多集中于中小規模項目，6MW以下的項目更容易獲得財政支持和稅收優惠。而大于6MW的項目則被歸類為集中式光伏管理，可能無法享受分布式光伏的相關政策優惠。

工商業用戶需求：根據工商業企業用電需求，6MW的光伏系統通常可以滿足中大型企業的用電需求，幫助其實現自發自用、降低用電成本。而超過6MW的系統，一方面會增加光伏系統的初始投資，另一方面也可能超出企業的實際用電需求，導致電力浪費。同時，大多數工商業用戶的廠區面積和屋頂資源也有限，6MW以下的光伏系統通常可以合理利用企業現有的屋頂或空閑土地資源，實現較高的經濟效益。超過6MW的光伏系統則需要額外的土地資源，增加了項目的建設難度和成本。

6MW以下分布式光伏發電系統并網解決方案

Acrel-1000DP分布式光伏發電監控系統，可兼容國產麒麟操作系統，采集現場逆變器、匯流箱、箱變保護測控裝置、防孤島、防逆流控制裝置、計量儀表、電能質量在線監測裝置、直流屏等設備數據，本地實時顯示和報警，提供遠程遙控操作和調節，并具備光功率預測、無功補償控制等功能，此外，系統配置網絡安全監測、橫向隔離、縱向加密認證裝置以滿足電網數據安全要求，數據上傳調度系統以滿足并網要求，為用戶提供分布式光伏監控和并網方案，保障光伏電站運行穩定可靠性。

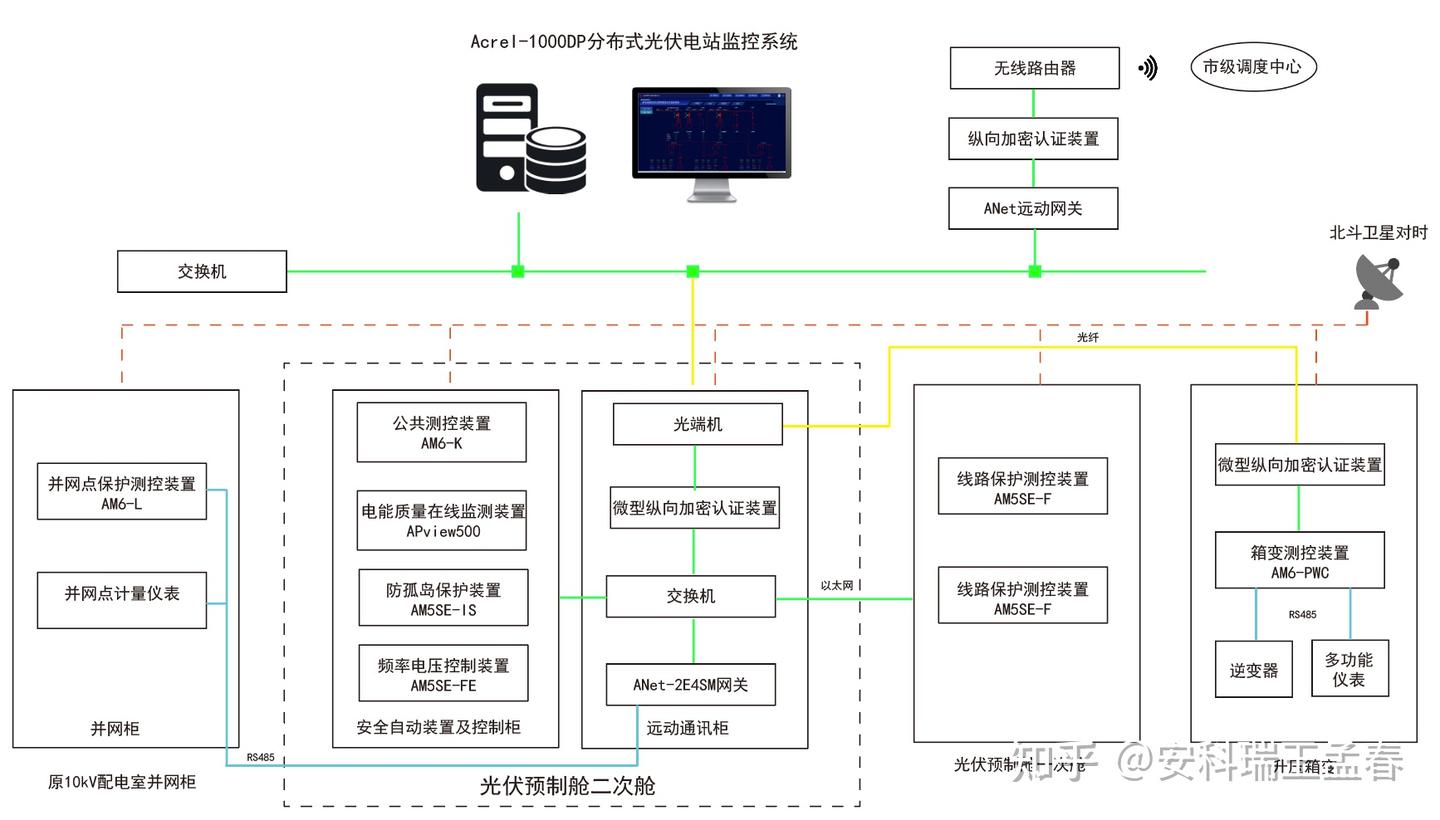

圖2 分布式光伏電站監控系統保護測控及并網方案

分布式光伏監控并網系統二次硬件選型

光伏電站監控系統需要使用相關保護、測控、穩控、分析及數據安全和通訊設備，典型的分布式光伏電站并網系統需要用到的二次設備如下表所示。

Acrel-1000DP分布式光伏監控系統功能

并網監測

監測并網點電壓、頻率、功率、電能質量、功率因數、并網電量等電參數以及并網斷路器運行狀態等數據，并提供遠程分合閘控制。

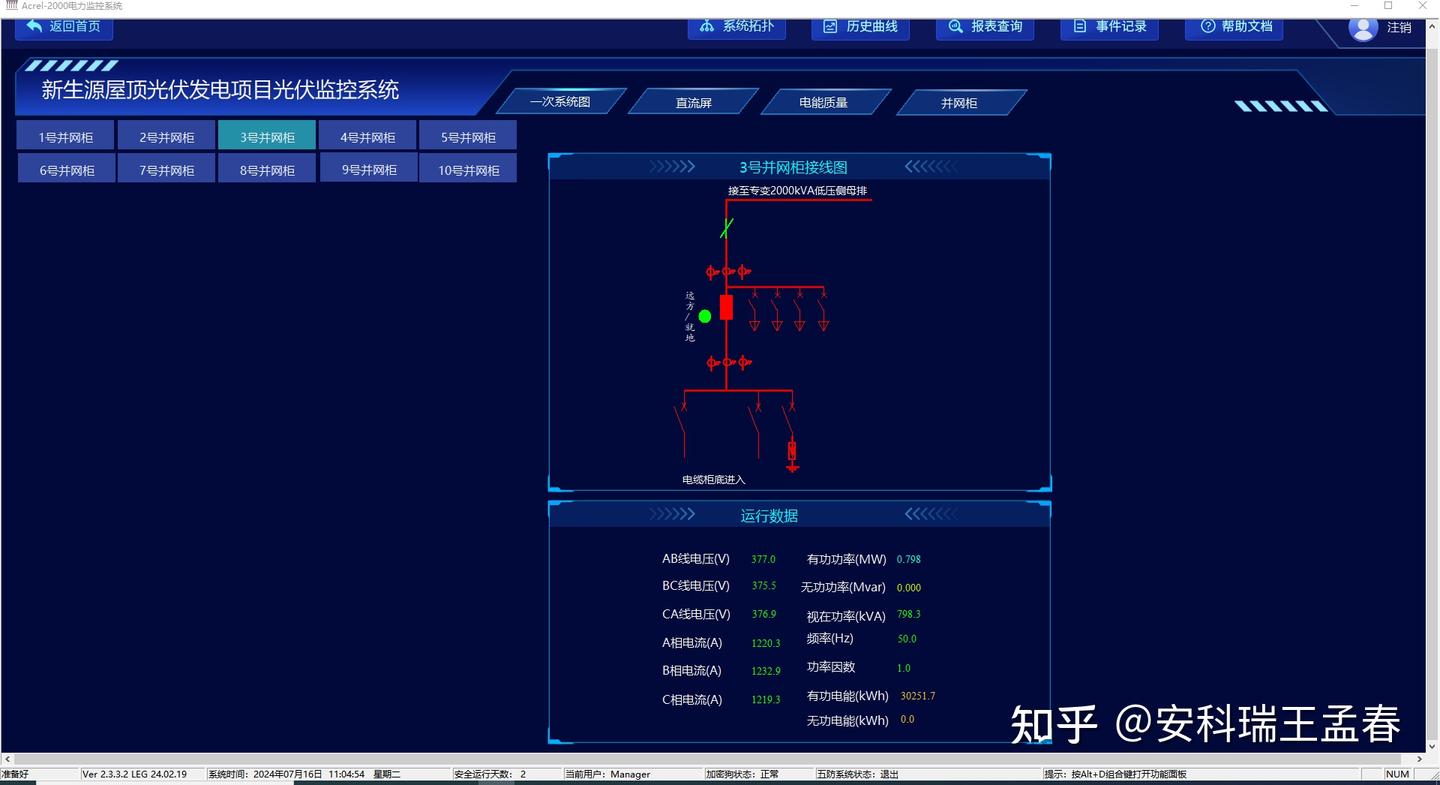

圖3 光伏并網監測

電能質量監視

在電能質量監控圖中，可以直接查看電能質量裝置的運行狀態、電流電壓總有效值、電壓波動、電壓總畸變、正反向有功電能、有功、無功功率等電能質量信息?？梢愿鶕@些信息監測現場電能的質量，及時的做出應對方案。

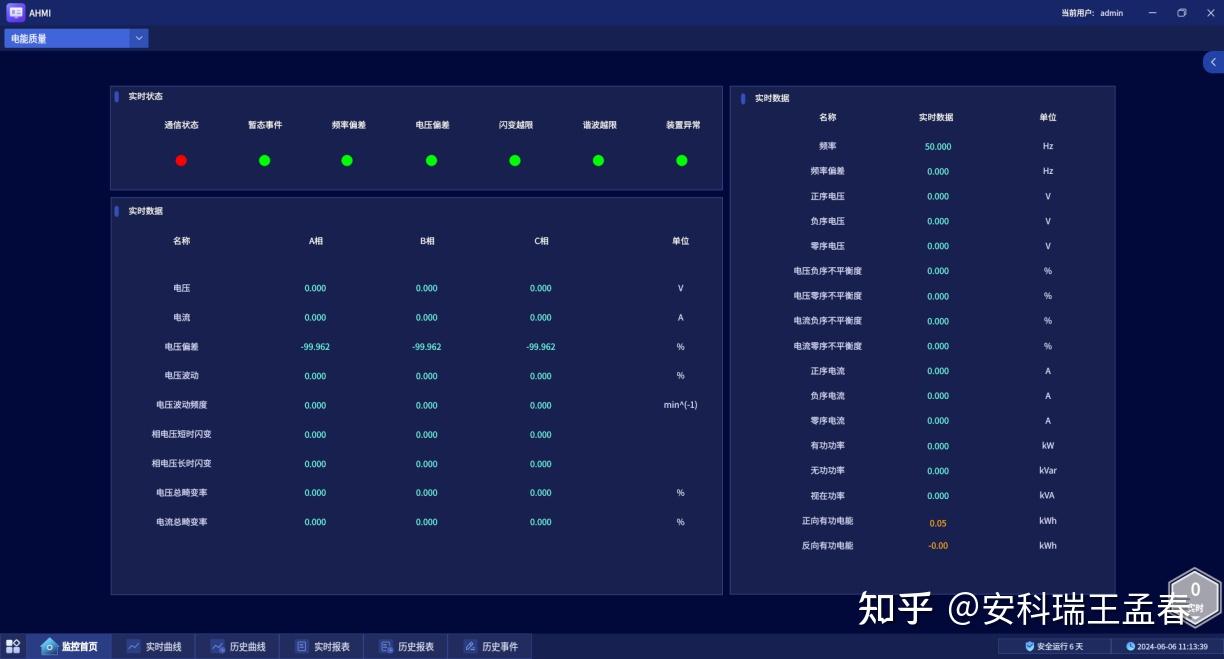

圖4 電能質量監視界面圖

發電功率曲線分析

實時監測逆變器功率曲線和太陽輻照度曲線并對比分析，及時預警異常發電工況并提供數據分析功能。

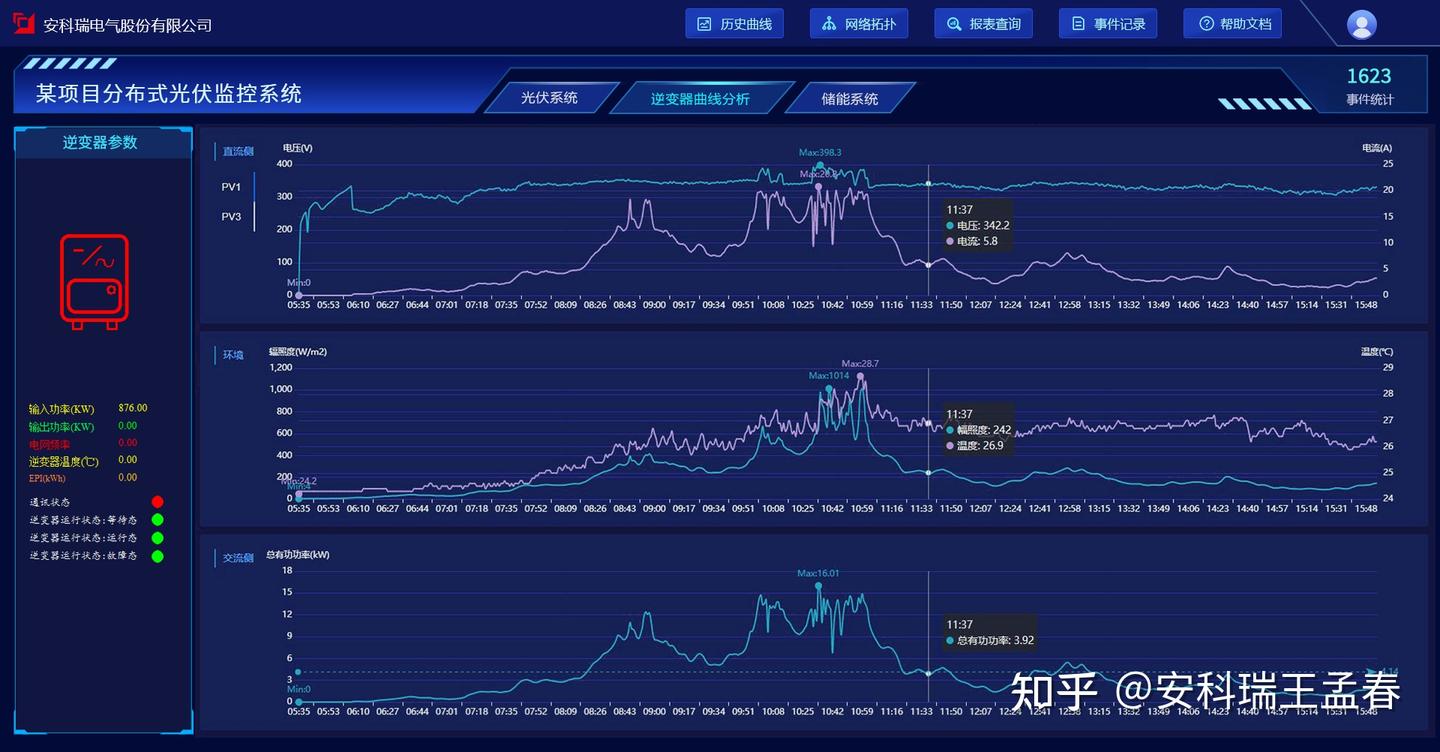

圖5 光伏發電功率曲線分析

網絡拓撲圖

系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

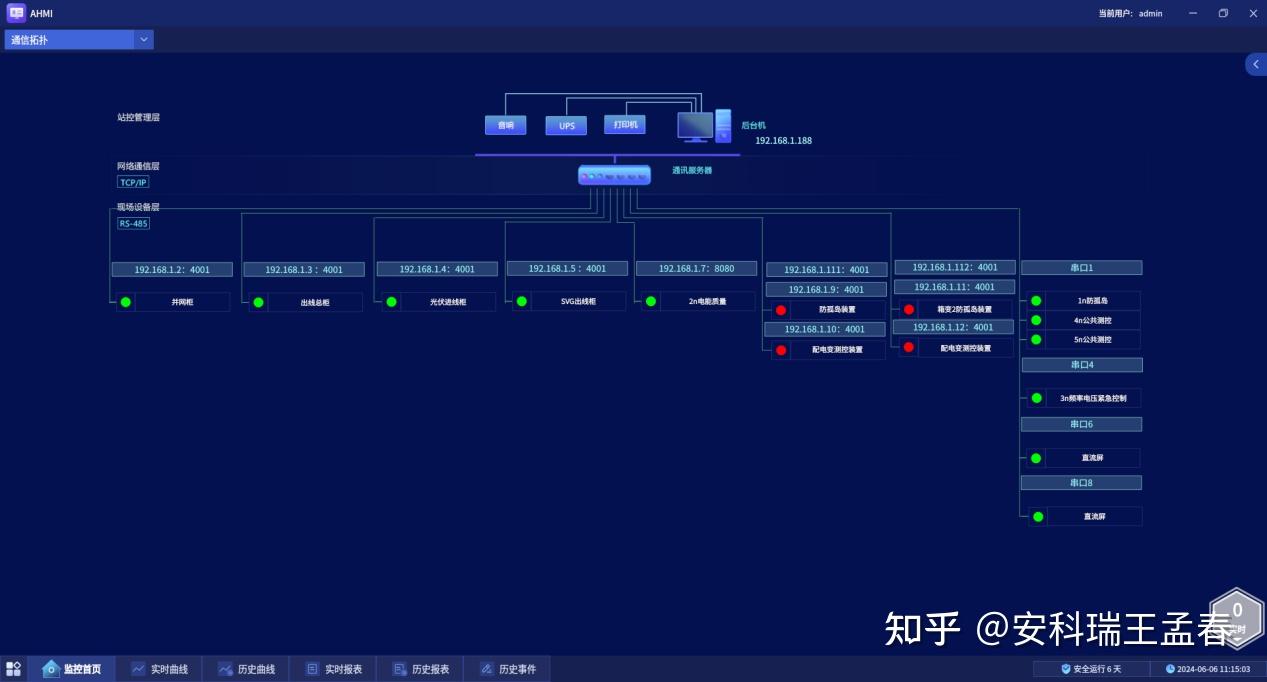

圖6 站內設備系統網絡拓撲圖

主接線圖

在此界面可以查看高壓保護柜的電量參數，監視斷路器和手車的狀態，在遠方狀態時可以遙控斷路器的分合，監視高壓柜保護裝置的參數，能夠及時的發現異常，及時做出相應的處理。

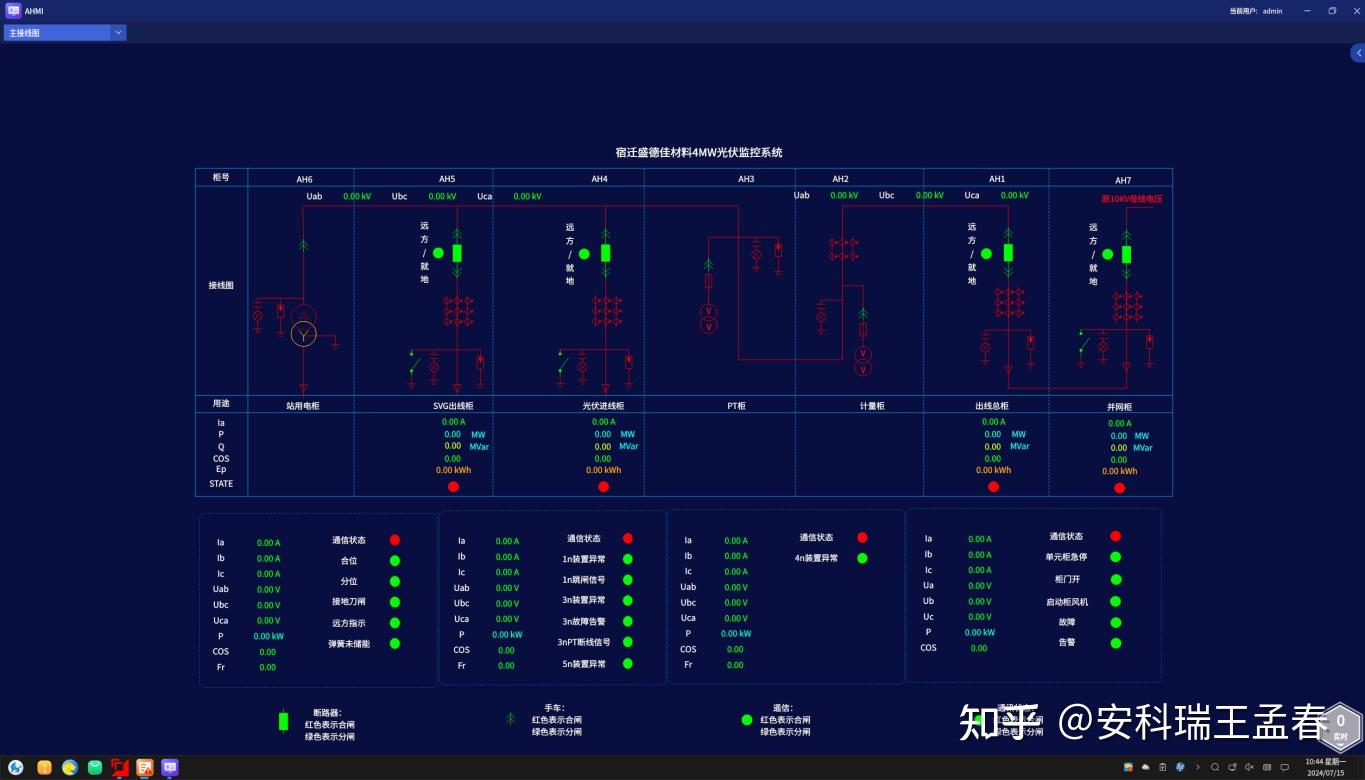

圖7 主接線界面圖
