OPAx323 系列運算放大器包括單通道 (OPA323)、雙通道 (OPA2323) 和四通道 (OPA4323) 的低壓（1.7V 至 5.5V）、高帶寬 (20MHz) 運算放大器，具有零交叉輸入級和軌至軌輸出級。對于具有 ADC 驅動器應用中典型軌至軌擺幅的輸入信號，OPAx323 零交叉輸入級可實現高線性和低失真。在 0.5MSPS 至 5MSPS 之間的 ADC 采樣速度下，20MHz 增益帶寬可提供快速穩定響應，具體取決于所需的穩定性能。OPAx323 經良好優化可實現節能，因為該器件僅消耗 1.6mA 的典型靜態電流。

數據手冊：*附件：OPA2323 雙通道、5.5V、20MHz、零交叉、低噪聲 （6nV √Hz） RRIO 運算放大器技術手冊.pdf

OPAx323 具有 2μV/°C 的最大溫漂、5.5nV/rt-Hz 熱本底噪聲以及最小 100dB 的 CMRR，因此可在惠斯通電橋等高增益電壓檢測應用中輕松提供精密性能。這種更高精度（低失調電壓、漂移、噪聲、失真和 CMRR）和更高增益帶寬（快速穩定和轉換）的獨特組合支持此類器件用于多種應用，例如電機旋轉編碼器、麥克風音頻前置放大器和超聲波傳感器。

OPAx323 實現了 33V/μs 的高壓擺率，可在電機電流檢測應用中快速檢測故障。與傳統放大器不同，零交叉輸入級可在低側和高側檢測應用中提供相同的精度性能，因此 OPAx323 成為各種終端設備（例如太陽能串式逆變器、電力輸送、電網和電動汽車基礎設施）中用于電流檢測的理想選擇。OPAx323S 器件提供關斷功能，可進一步降低功耗，并有助于在空閑時禁用放大器。該系列的所有通道型號均采用標準和小尺寸的引線和 QFN 封裝。

特性
? 適用于 1.7V 至 5.5V 應用的零交叉放大器
? 高軌到軌 CMRR：114dB（典型值）
? 高增益帶寬積：20MHz
? 快速壓擺率：33V/μs（典型值）
? 快速穩定 (0.01%)：在 2V 階躍下的典型值為 200ns
? 低輸入失調電壓：±150μV（典型值）
? 低本底噪聲：10kHz 時的典型值為 5.5nV/√Hz
? 高輸出電流：5.5V 時 ISC 典型值為 ±110mA
? 靜態電流：1.6mA/通道（典型值）
? 軌至軌輸入和輸出
? 單位增益穩定
? 驅動高達 150pF 的電容，而不會出現持續振蕩
? 內置 RFI 和 EMI 濾波輸入引腳
? 工作溫度范圍：–40°C 至 125°C

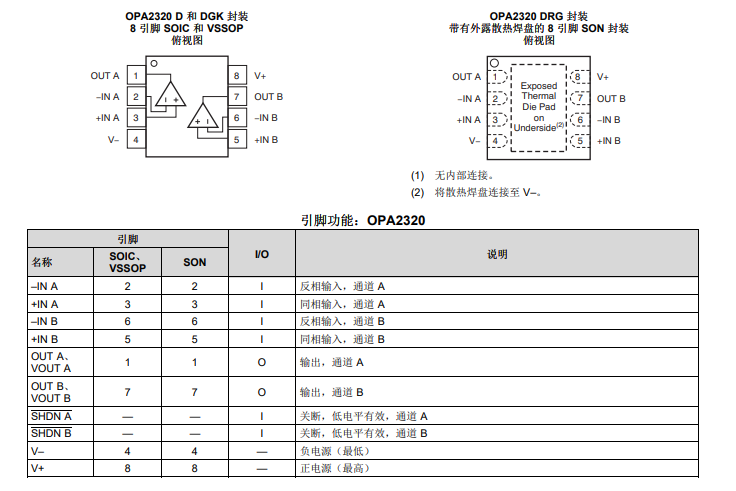

引腳功能和配置

典型特性

功能方框圖

應用
? 用于 ADC 的放大器驅動器
? 高側電流檢測
? 電機旋轉編碼器
? 跨阻光電二極管放大器
? 音頻麥克風前置放大器
? 超聲波傳感器
