OPA322 系列包含具有低噪聲和軌至軌輸入/輸出的單通道、雙通道和四通道 CMOS 運算放大器，專為低功耗、單電源應用而優化。 1.8 V 至 5.5 V 的寬電源范圍以及每通道僅 1.5 mA 的低靜態電流，使得這些器件非常適合于功耗敏感型應用。

數據手冊：*附件：OPA2322 雙通道、5.5V、20MHz、低噪聲、RRIO運算放大器技術手冊.pdf

由于兼具超低的噪聲（在 1 kHz 頻率下為 8.5 nV/√Hz
）、高的增益帶寬 (20 MHz) 和高轉換速率 (10 V/μs)，因而使得 OPA322 系列成為眾多應用的理想選擇，包括信號調節及需要高增益的傳感器放大。 另外，OPA322 系列還擁有很低的 THD + N，因此同樣極為適合于消費類音頻應用，尤其是單電源系統。

OPAx322S 型號的器件具有一種停機模式，該模式允許將放大器從正常操作狀態切換至待機狀態 （待機電流通常小于 0.1 μA）。

OPA322 （單通道版本） 采用 SOT23-5 和 SOT23-6 封裝，而 OPA2322 （雙通道版本） 則可提供 MSOP-8、MSOP-10、SO-8 和 DFN-8 封裝。 四通道版本 OPA4322 采用 TSSOP-14 和 TSSOP-16 封裝。 所有器件版本的規定工作溫度范圍均為 ―40℃ 至 +125℃

特性

• 增益帶寬： 20 MHz
• 低噪聲： 8.5 nV/√Hz （在 1 kHz 頻率條件下）
• 轉換速率： 10 V/μs
• 低 THD + N： 0.0005%
• 軌至軌輸入輸出 (I/O)
• 失調電壓： 2 mV （最大值）
• 電源電壓： 1.8 V 至 5.5 V
• 電源電流： 每通道 1.5 mA
  • 停機模式： 每個通道的靜態電流為 0.1 μA
• 具有穩定的單位增益
• 小外形封裝：
  • SOT23, DFN, MSOP, TSSOP

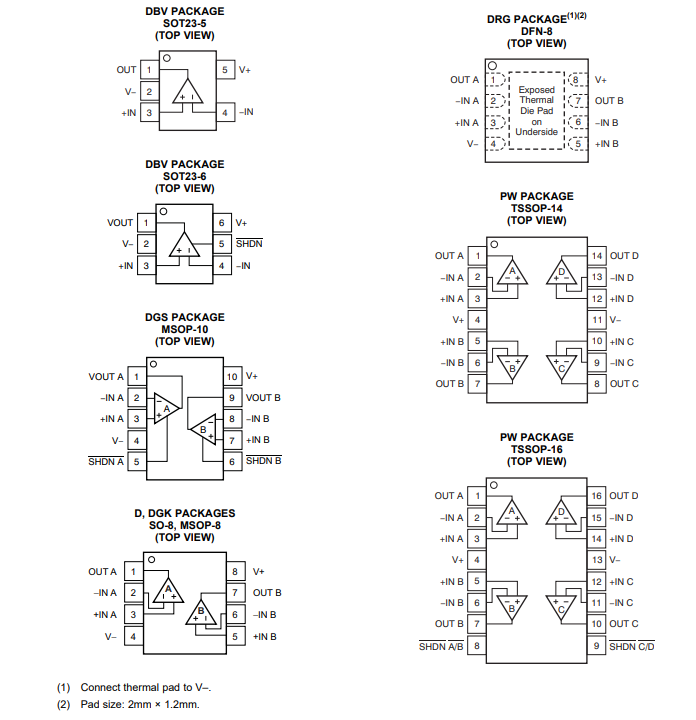

引腳功能和配置

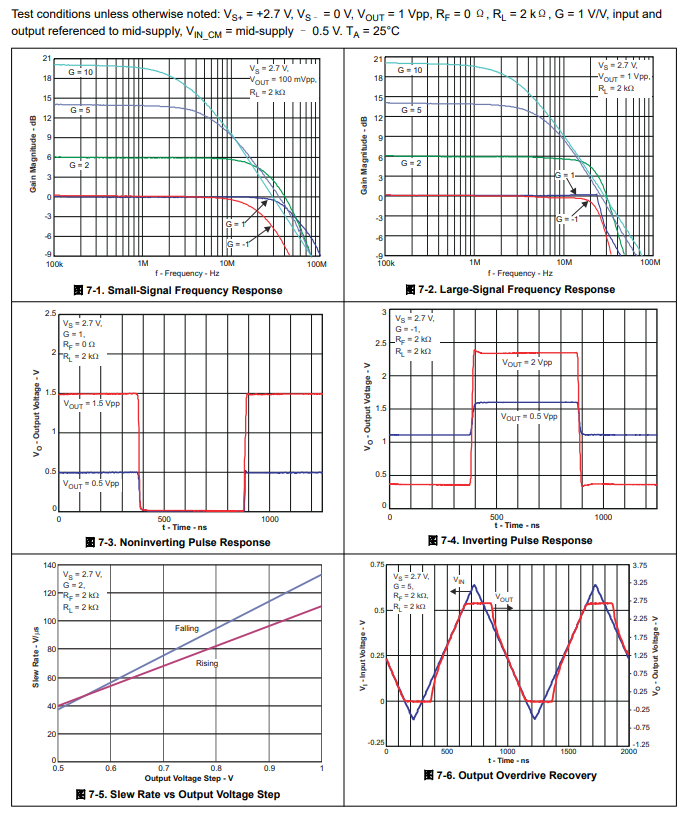

典型特性

應用范圍
傳感器信號調節
消費類音頻
多極點有源濾波器
控制環路放大器
通信
安全
掃描儀
