概述
LT 5581 是一款 10MHz 至 6GHz、低功率、單片式、精準 RMS 功率檢波器。 該 RMS 檢波器運用一種專有方法來準確地測量具高達 12dB 峰均比調制信號的 -34dBm 至 +6dBm RF 功率 (在 2.14GHz)。 它輸出一個在線性刻度上與一個以 dBm 為單位的 RF 輸入信號功率成比例的 DC 電壓。 LT5581 適合于眾多 RF 標準的精準功率測量和控制，包括 GSM/EDGE、CDMA、CDMA2000、W-CDMA、TD-SCDMA、UMTS、LTE 和 WiMAX 等。 最終的 DC 輸出與一個片內 300Ω 電阻器相串聯，該電阻器僅需利用單個片外電容器即可對輸出調制紋波實施進一步的濾波處理。
數據表：*附件：LT5581具40dB動態范圍的6GHz RMS功率檢波器技術手冊.pdf

應用

• GSM/EDGE、CDMA、CDMA2000、W-CDMA、LTE、WiMAX 射頻功率控制
• 微微蜂窩基站、毫微微蜂窩基站 RF 功率控制
• 無線轉發器
• CATV/DVB 發送器
• MIMO (多輸入多輸出) 無線接入點
• 便攜式 RMS 功率測量儀表

特性

• 頻率范圍：10MHz 至 6GHz
• 高峰均比 (高達 12dB) 波形的準確功率測量
• 40dB 對數線性動態范圍
• 在整個溫度范圍內提供了出色的準確度
• 快速響應時間：1μs (上升)，8μs (下降)
• 低功率：1.4mA (在 3.3V)
• 對數-線性 DC 輸出與輸入 RF 功率 (單位：dBm) 的關系
• 小外形 3mm x 2mm 8 引腳 DFN 封裝
• 單端 RF 輸入

典型應用

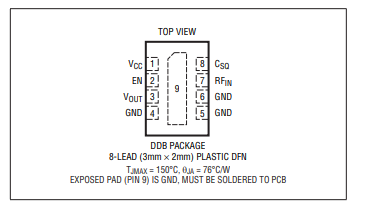

引腳配置

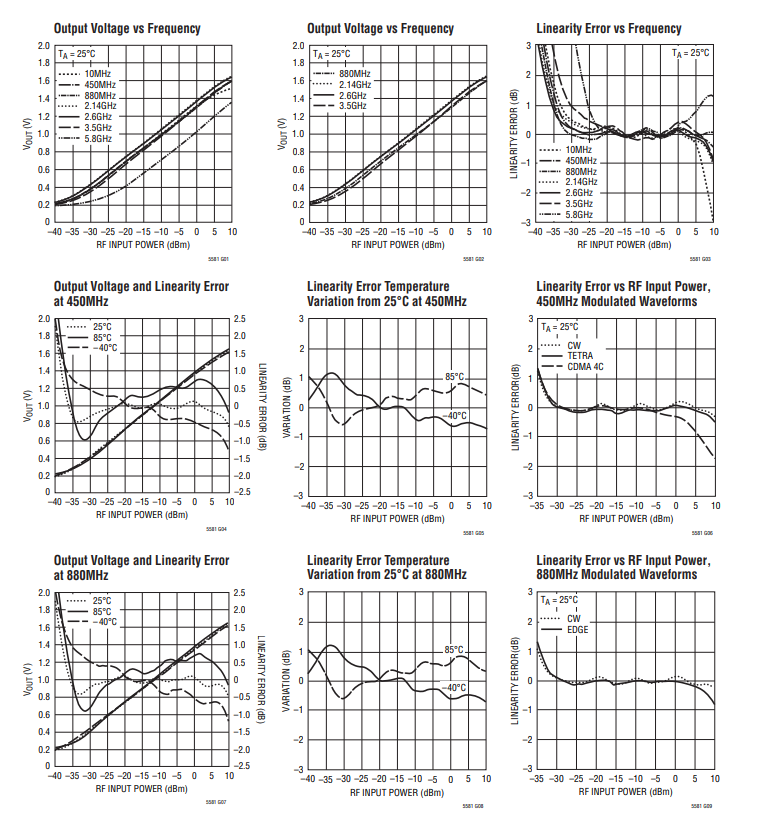

典型性能特征

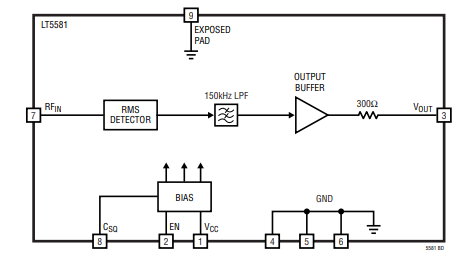

框圖
應用信息
EN引腳的簡化原理圖如圖14所示。要使能LT5581，必須在此引腳上施加大于2V的電壓。要禁用或關閉芯片，該電壓應低于0.3V，當使能電壓為3.3V時，引腳功耗約為20uA。如果EN引腳未連接，則通過內部500k下拉電阻禁用芯片。

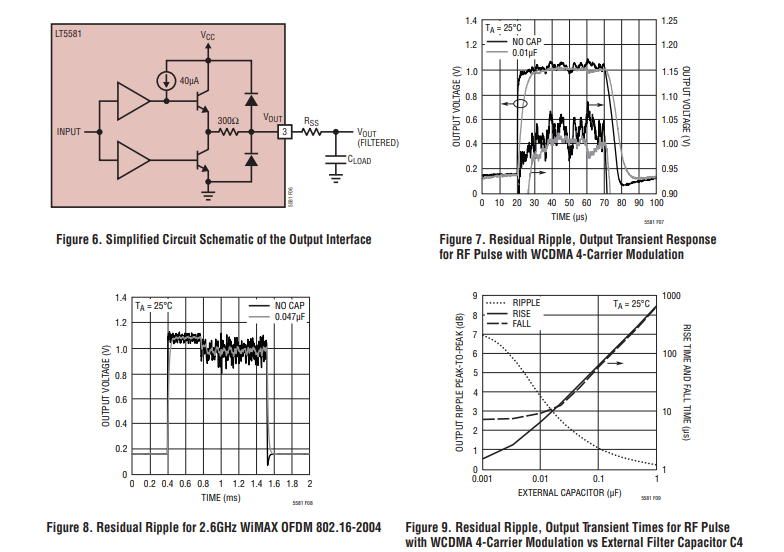

輸出引腳，以形成RC低通濾波器。與output引腳串聯的內部3002電阻只需增加一個CLOAD就能對輸出信號進行濾波。圖7顯示了外部濾波器電容對4載波WCDMA信號在2.14GHz和–10 DBM下的殘余紋波電平的影響。在輸出端增加一個10nF電容可將峰峰值輸出紋波從135mVp-p降至50mVp-p，濾波器-3dB轉折頻率可通過下式計算:

圖8顯示了2.6GHz Wi-MAX信號的瞬態響應，前同步碼和突發紋波降低了使用0.047pF外部濾波電容時，系數為3。前同步碼部分的平均功率為–10 DBM，而突發部分的平均功率低3dB。使用電容時，前同步碼部分的紋波約為0.5dB峰峰值。使用的調制是OFDM(WiMAX 802.16-2004) MMDS頻帶，1.5MHz帶寬，256大小FFT和1個QPSK3/4突發。
圖9顯示了峰峰值紋波如何隨著外部濾波器電容值的增加而降低。圖中還顯示了添加此低通濾波器電容后，RF脈沖響應將具有更長的上升和下降時間。
