概述
LTC5562是一款通用型低功率混頻器，專為要求寬輸入帶寬、低失真和低LO泄漏的應用而優化。該混頻器可用于上變頻或下變頻應用，并提供一個1dB的標稱轉換增益。差分輸入專為用于1:1傳輸線路巴倫而優化，輸入在30MHz至7GHz范圍內具有50Ω寬帶匹配。

LO可以是差分或單端，并且只需要–1dBm的LO功率就能實現卓越的失真和噪聲性能。LO輸入端上的阻抗匹配在關斷期間得到保持。這款混頻器可提供低LO泄漏，大幅減少了輸出濾波滿足LO抑制要求的需要。

LTC5562采用一個3.3V電源以實現低功耗，而且啟用控制可使器件關斷以進一步節省功率。總的混頻器電流可通過簡單地增設一個與LGND引腳串聯的電阻器進行調節，以適合要求更低功率的應用。
數據表：*附件：LTC5562 LF至7MHz寬帶低功率有源混頻器技術手冊.pdf

應用

• 便攜式無線電
• 便攜式測試儀表
• 無線基礎設施
• 固定無線接入設備
• VHF和UHF混頻器
• 無線中繼器

特性

• 寬帶頻率范圍至 7GHz
• 低功率：2.7V 至 3.6V，40mA 電源
• 電源電流可調節到低至 15mA
• 能夠進行上變頻或下變頻
• OIP3：在 3.6GHz 輸出頻率時為 +20dBm
• 轉換增益：+1dB
• 低 LO 驅動功率：–4dBm 至 +2dBm
• 低阻抗匹配在停機期間得到保持
• 啟用控制，10μA 停機電流
• 2kV ESD (HBM 和 CDM)
• –40℃ 至 105℃ 工作溫度范圍
• 小外形 2mm x 2mm 10 引腳 QFN 封裝

典型應用

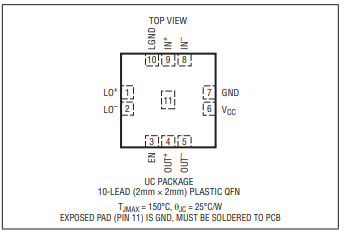

引腳配置描述

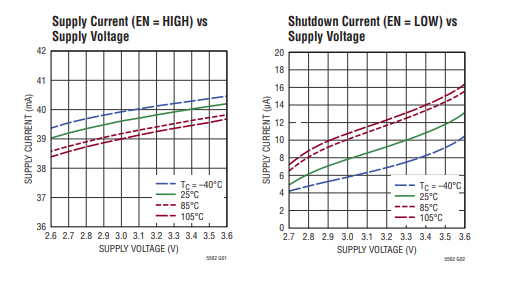

典型的DC性能特征

框圖

應用信息

IN端口接口

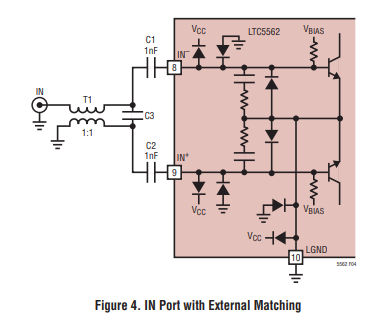

混頻器輸入的簡化原理圖如圖4所示。IN?和IN?引腳驅動輸入放大器的基極，內部電阻用于阻抗匹配。這些引腳內部偏置為1.65V的共模電壓，因此電容C1和C2提供直流隔離，并且可用于改善阻抗匹配。一個小電容值的電容C3可用于提高高頻下的阻抗匹配。1:1變壓器T1提供單端到差分的轉換。

圖5展示了對于一系列1:1變壓器，IN端口的典型回波損耗。在C3處添加一個0.5pF的電容將擴展阻抗匹配范圍。

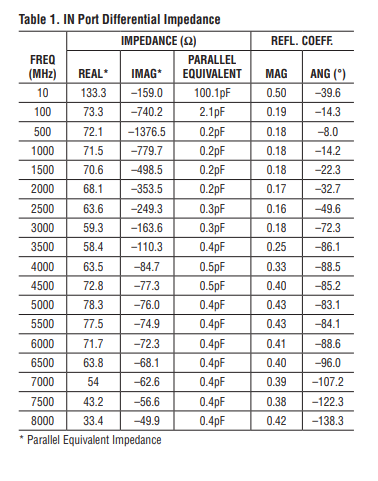

不同頻率下的并聯等效差分輸入阻抗列于表1中。在30MHz以下的頻率，阻抗匹配受內部電容限制，因此可能需要額外的外部組件來優化輸入阻抗。

輸入放大器的尾電流通過引腳10（LGND）。通常這個引腳應直接連接到地；然而，可以在LGND和電路板接地層之間連接一個電阻，以降低LTC5562的總電流消耗。有關更多信息，請參見LGND（降低電流）部分。
