在便攜式設備與智能家電快速發展的今天，用戶對產品的性能、安全性和續航能力提出了更高要求。FP6277升壓芯片憑借其高效能、高集成度及多重保護功能，成為電推剪、便攜設備、電動工具等領域的核心動力引擎。本文將深入解析FP6277應用在電推剪上的技術優勢及其廣泛應用，助您快速掌握這一革新性解決方案。

一、升壓芯片FP6277的基本參數

FP6277是臺灣遠翔的一款同步升壓IC,封裝為SOP-8L(EP），采用電流模式控制，支持PWM/PSM雙模式，輸入電壓范圍為2.4V至4.5V，可調輸出電壓最高至5.3V，關斷電流低于1μA，顯著延長電池續航。內置多重保護功能包括過溫、過流和短路保護，確保設備安全可靠。

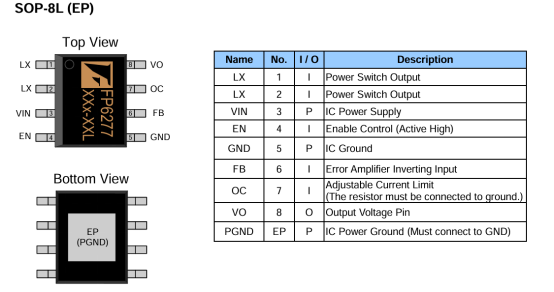

1.引腳說明

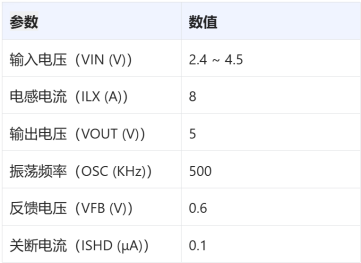

2.電氣參數

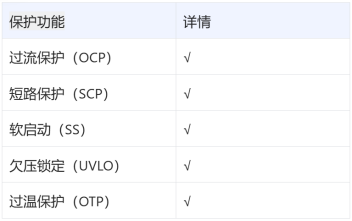

3.保護功能

4.工作溫度范圍 工作溫度(℃)：-40 ~ +85

二、技術實現：FP6277如何驅動電推剪？

1.電推剪原理及組成部分

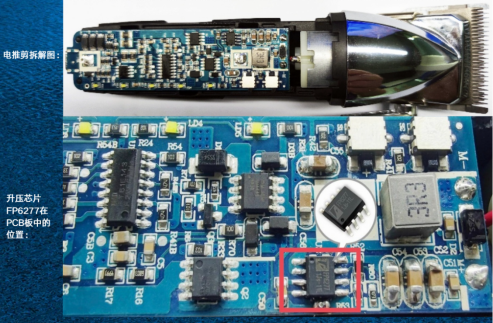

電路板框架：

(1)核心組成：
①電機：電動馬達驅動刀頭進行上下運動，實現剪切功能。
②刀頭：由可動刀片與固定刀板組成，通過電機驅動完成發絲剪切。
③鋰電池：單節鋰電池（3.7V）為整機供電，支持便攜使用。
④電路板：
關鍵組件：
FP6277升壓芯片：電源管理核心，升壓至5V為單片機或是電機驅動芯片供電。
單片機FT61E143：控制中心，管理電機啟停、轉速、溫度等。
Type-C充電口：支持快速充電。
充電芯片與保護芯片：確保充電安全（過充/過放保護）。
LED指示燈：顯示電量與工作狀態。
2.工作流程
①供電：鋰電池通過FP6277升壓至5V，為電機和電路板供電。
②控制：單片機接收用戶操作指令，調節電機轉速與工作模式。
③執行：電機驅動刀頭高頻運動，完成剪切動作。
④保護：FP6277與單片機協同監控溫度、電流，觸發保護機制確保安全。
3.技術亮點
①高效升壓：FP6277同步整流技術，轉換效率＞90%，延長續航。
②智能控制：單片機集成多任務管理（溫度、噪音、過載），提升穩定性。
③緊湊設計：SOP-8封裝芯片+小型化電路板，優化設備體積。

三、FP6277在應用上的核心優勢

1. 高效升壓，突破電壓限制
寬輸入電壓范圍（2.4V~4.5V）：完美適配單節鋰電池（3.7V），解決低壓驅動難題。

可調輸出高達5.3V：通過智能PWM控制，穩定輸出電機所需電壓，確保電推剪、電動工具等設備高效運轉。

同步整流技術：內置30mΩ MOSFET開關，轉換效率超90%，顯著延長電池續航。

2. 多重保護，安全無憂
智能溫控與過載保護：實時監測溫度與電流，自動調節輸出，避免設備過熱或短路損壞。

欠壓/過壓/短路保護：全方位守護電路安全，提升設備可靠性。

3. 超低功耗，節能環保
靜態關斷電流<1μA：待機時幾乎零耗電，延長電池壽命。

500kHz高頻PWM：減少外部元件數量，降低系統整體功耗。

4.高集成度，簡化設計
內置軟啟動與補償網絡：僅需6個外部元件，大幅縮減PCB面積，降低開發成本。

SOP-8(EP)封裝：緊湊設計，適配空間受限的便攜設備。

四、應用場景：FP6277賦能千行百業

1.電推剪/理發器
痛點解決：單節鋰電池（3.7V）升壓至5V，為電機驅動芯片供電，驅動電機高速運轉，響應快、噪音低。
安全設計：過溫保護防止刀頭過熱，過流保護避免電機堵轉，保障家庭使用安全。

2. 便攜式電子設備
移動電源/智能手機：高效升壓延長續航，輕量化設計適配小型化趨勢。
智能穿戴：低功耗特性滿足全天候使用需求。

3. 家用電器與電動工具
空氣凈化器/電風扇：穩定驅動無刷電機，提升能效比。
電鉆/割草機：大功率輸出（15W）支持高強度工作，保護功能延長工具壽命。

五、結論

FP6277升壓芯片憑借其高效能升壓設計、多重安全保護、超低功耗特性及高集成度架構，無論是家庭使用的電推剪、便攜式電子設備，還是工業級的電動工具與家用電器，FP6277均能以卓越性能賦能產品革新，顯著提升用戶體驗與設備可靠性。
