LM25037 PWM 控制器包含實現平衡所需的所有功能 雙端電源轉換器拓撲，如推挽式、半橋和全橋。這些 雙端拓撲結構可實現更高的效率和更大的功率密度，與 常見的單端拓撲，如 Flyback 和 Forward。LM25037 可以配置為 電壓模式或電流模式控制，只需最少的外部元件。兩個交替澆口 提供驅動輸出，每個輸出都能夠產生 1.2A 的峰值輸出電流。LM25037可以是 配置為在 5.5 V 至 75 V 的超寬范圍內直接從輸入電壓軌工作 V. 其他功能包括可編程最大占空比限制、線路欠壓鎖定、 逐周期電流限制和具有可調超時延遲的打嗝模式故障保護， 軟啟動和具有同步功能、精密參考和 熱關斷。
*附件：lm25037-q1 雙模式 PWM 控制器，帶交替輸出 數據表 .pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 +125°C 工作結溫
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 雙端拓撲的交替輸出
• 5.5 V 至 75 V 的超寬輸入工作范圍
• 電流模式或前饋電壓模式控制
• 可編程最大占空比限制
• 2% 反饋參考準確度
• 高增益帶寬誤差放大器
• 具有可調遲滯的可編程線路欠壓鎖定 （UVLO）
• 具有打嗝延遲定時器的多功能雙模式過流保護
• 可編程軟啟動
• 精密 5V 基準輸出
• 電流檢測前沿消隱
• 電阻編程的 2MHz 振蕩器
• 具有低頻鎖定保護的振蕩器同步功能
• 16 引腳 TSSOP 封裝

參數

方框圖

一、產品概述

• ?產品名稱?：LM25037-Q1 雙模式 PWM 控制器
• ?主要特點?：
  • 支持雙端拓撲結構，如推挽、半橋和全橋，提高效率和功率密度。
  • 可配置為電壓模式或電流模式控制。
  • 提供兩個交替輸出，每個輸出峰值電流可達1.2A。
  • 具有可編程的最大占空比限制、線欠壓鎖定、逐周期電流限制和重啟延遲等保護功能。
  • 內置高精度5V參考輸出和熱關斷功能。

二、功能特性

• ?雙模式控制?：支持電壓模式和電流模式，適應不同的應用需求。
• ?交替輸出?：兩個交替的柵極驅動輸出，適用于雙端拓撲結構。
• ?可編程特性?：包括最大占空比限制、線欠壓鎖定閾值和遲滯、軟啟動時間等。
• ?保護功能?：
  • 逐周期電流限制：防止過流損壞。
  • 重啟延遲（Hiccup模式）：在過載情況下自動重啟，減少熱量積聚。
  • 熱關斷：防止芯片過熱損壞。
• ?高精度參考?：內置5V參考輸出，精度達2%。

三、電氣特性

• ?供電電壓范圍?：5.5V至75V（對于更高電壓應用，可通過外部偏置供電）。
• ?工作結溫范圍?：-40°C至125°C。
• ?高精度誤差放大器?：增益帶寬達4MHz，DC增益75dB。
• ?PWM控制器?：最小占空比0%，延遲至輸出65ns。
• ?柵極驅動輸出?：輸出高電壓接近VCC，輸出低電壓0.2V至0.5V，峰值源/沉電流1.2A。

四、封裝與尺寸

• ?封裝類型?：16-Pin TSSOP
• ?具體尺寸?：5.00mm × 4.40mm（具體尺寸請參考數據表中的封裝圖紙）。

五、引腳功能

• ?主要引腳?：
  • RAMP：PWM調制斜坡輸入。
  • UVLO：線欠壓鎖定輸入。
  • COMP：誤差放大器輸出，PWM比較器輸入。
  • FB：反饋放大器輸入（在隔離應用中應接地）。
  • RT1/RT2：振蕩器最大導通時間和死區時間控制。
  • CS：電流感應輸入。
  • RES：重啟定時器輸入/輸出。
  • SS：軟啟動輸入。
  • VCC：啟動調節器輸出/輸入。
  • OUTA/OUTB：交替柵極驅動輸出。
  • REF：5V參考輸出。
  • AGND/PGND：模擬地/功率地。

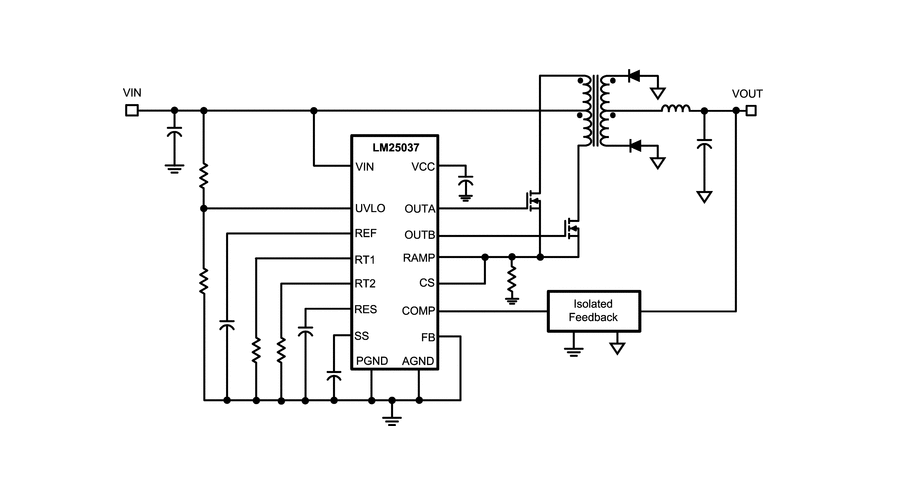

六、典型應用

• ?應用領域?：適用于汽車電源、電信電源、工業電源等需要高效率和可靠性的應用。
• ?設計要點?：
  • 選擇合適的控制模式（電壓模式或電流模式）以適應不同的拓撲結構。
  • 精確設計電流感應電路和斜坡補償電路以確保穩定運行。
  • 利用軟啟動和重啟延遲功能保護電源免受瞬態過載和短路損壞。

七、設計資源與工具

• ?數據表?：提供詳細的電氣特性、引腳功能和典型應用電路。
• ?應用手冊和參考設計?：TI提供相關的應用手冊和參考設計，幫助用戶快速完成電源設計。
