TLV360x 是一款 325MHz 高速比較器，具有軌到軌輸入和 2.5ns 的傳播延遲。這兩款比較器可快速響應，并具有寬工作電壓范圍，非常適合激光雷達、測距儀和線路接收器中的窄信號脈沖檢測和數據與時鐘恢復應用。

數據手冊：*附件：TLV3603-Q1 具有推挽輸出、可調節遲滯和閂鎖功能的汽車類2.5ns軌到軌比較器技術手冊.pdf

與替代高速差分輸出比較器相比，TLV360x 系列的推挽（單端）輸出可以簡化 I/O 接口的板對板布線并節省相關成本，同時能夠降低功耗。它們可以直接連接下游電路中的大多數現行數字控制器和 IO 擴展器。

TLV3601-Q1 采用微型 5 引腳 SC70 和 SOT23 封裝，因此非常適合空間受限的設備，這些設備受益于比較器的快速響應時間。 TLV3603-Q1 采用 6 引腳 SC70 封裝，速度和大小與 TLV3601-Q1 保持相同，同時提供可調遲滯控制和輸出鎖存功能等附加特性。 TLV3602-Q1 是 TLV3601-Q1 的雙通道版本，采用 8 引腳 VSSOP 和 WSON 封裝。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：-40°C 至 125°C 的環境工作溫
度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C3
? 快速傳播延遲：2.5 ns
? 低過驅動分散：600 ps
? 高切換頻率：325 MHz
? 窄脈寬檢測功能：1.25ns
? 推挽式輸出
? 寬電源電壓范圍：2.4 V 至 5.5 V
? 輸入共模范圍超出兩個電源軌 200 mV
? 低輸入失調電壓：±5mV
? 輸出端已知啟動條件
? TLV3603 特定功能：
– 可調遲滯控制引腳
– 鎖存功能
? 封裝：TLV3601 (SC70-5)、(SOT23-5)、TLV3603(SC70-6)、TLV3602 (VSSOP-8)、(WSON-8)
? 提供功能安全
– 可提供用于功能安全系統設計的文檔
[TLV3601/2-Q1]
– 可幫助進行功能安全系統設計的文檔 [TLV3603-Q1]

時序圖

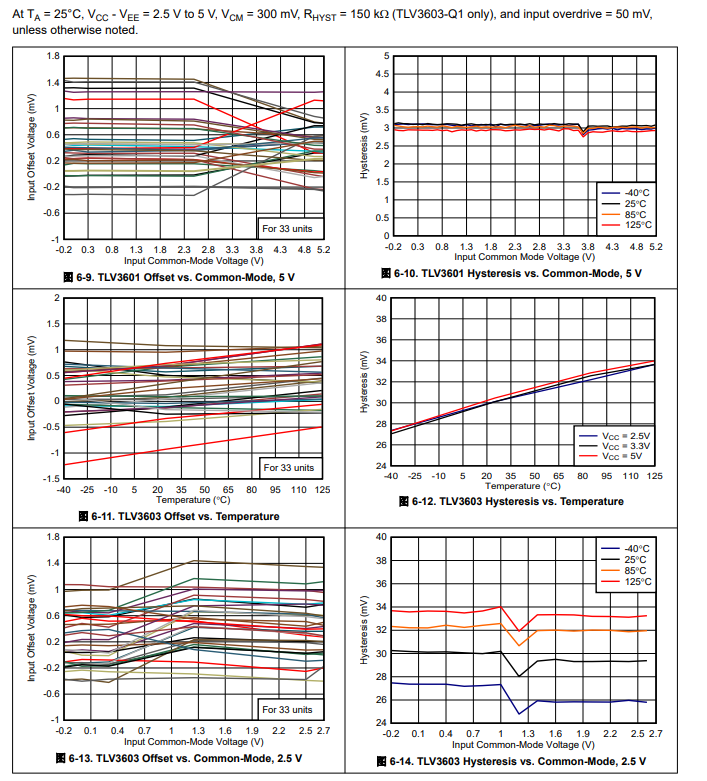

典型特性

應用
? 直流/直流轉換器
? 逆變器和電機控制
? 燃料電池控制單元 (FCCU)
? 電池管理系統 (BMS)
? 機械掃描激光雷達
? 音頻放大器
