通過一系列領先CAD和PLM軟件工具導入幾何體，與現有設計流程輕松集成

• 使用集成的CAD建模器創建、修改和修復幾何體

將各種來源的CAD合并到單一仿真

利用自動幾何模型清理、搜索工具、曲面修復和曲面包絡提高效率

利用自動化CAD到網格流程實現強大的設計探索

摘要

執行實際工程仿真要跨越一大障礙：保持產品的幾何保真度，而不對仿真吞吐量產生較大影響。隨著模型復雜性增加，工程師可能會花費過多時間執行手動和重復任務，例如：

臟或不完整的計算機輔助設計(CAD)幾何體的清理和特征清除

使用多種工具組合各種來源的CAD模型

準備腳本以處理設計變體更新

使用曲面包絡清理的Corvette幾何體上的修剪體積網格

要讓工程師將時間花在其擅長的事情（即創新）上，消除這些潛在瓶頸至關重要。

Simcenter STAR-CCM+提供了解決方案

Siemens Digital Industries Software的Simcenter STAR-CCM+軟件提供強大的自動化工作流程，能夠快速準備好復雜幾何體進行網格劃分，顯著提高工作效率。單一集成用戶界面有助于幾何體處理，使用戶能夠：

高效處理各種來源（包括外部CAD軟件包和集成的3D CAD建模器）的大型復雜模型

輕松導入包含數千個零件的大型復雜模型

使用強大的工具（例如3D CAD的自動特征清除、手動曲面修復和曲面包絡）輕松清理幾何體

• - 流水線式網格操作流程支持為任何應用創建的廣泛工作流程- 自動和手動準備工具可以處理臟或不完整的幾何體
• 通過單一的集成用戶界面和可重復的CAD到解決方案流程實現設計更改無縫參數化和自動化

可重復的CAD到解決方案流程，用于分析在3D CAD中創建的渦輪機幾何體

功能

幾何體處理

CAD互轉：

使用Windows或Linux操作系統導入原生和中性格式，具有高質量的幾何體保留和保真度

完整保留CAD軟件包中的數據結構和組織，包括零件和組裝歷史記錄、幾何體、特征、名稱等

CAD客戶端：

在CAD環境中可以直接傳遞幾何體

設計參數可以與參考數據和坐標系一起雙向傳輸和修改，以便進行設計空間探索

• 通過跨資源和操作系統的操作編排輕松實現多平臺通信

3D CAD：

利用集成的CAD環境進行CAD創建和設計探索，節省工程設計時間

采用基于特征的幾何建模和自由曲面技術，只需單擊幾下即可實現模型參數化

使用搜索工具、交互截面和爆炸圖輕松調查、準備和組織模型

將導入的模型與在3D CAD中創建的組件相結合

• 用戶控制的模型特征清除和交互式CAD修復工具

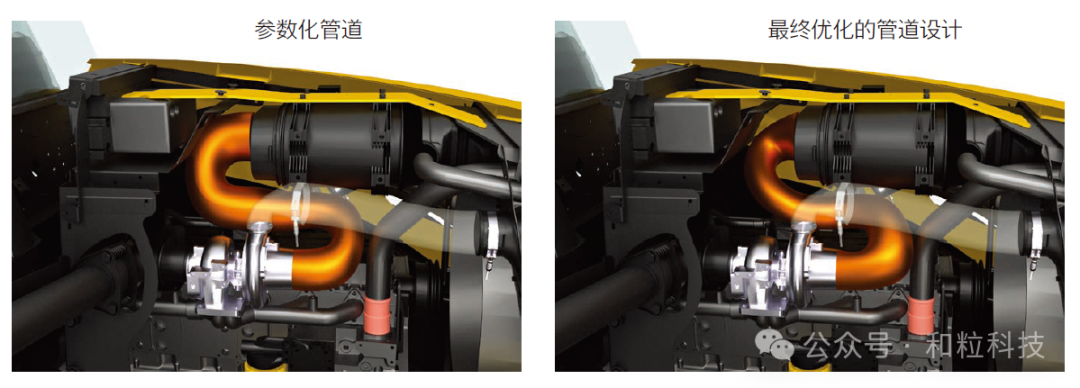

使用參數化優化拖拉機管道，以便快速進行設計研究幾何體準備

曲面包絡：全自動包絡，可投影到底層CAD，為體積網格劃分提供干凈、封閉的曲面

- 通過大型復雜幾何體的曲面包絡將幾何體準備時間從數周縮短至數小時

手動曲面修復：簡單易用的全面手動修復工具，用于準備CAD或?qū)氲募毣瘞缀误w

流水線式網格操作：用戶定義的靈活管道，可用于復雜的操作組合，允許自動準備幾何體，無論其來源如何

• - 用于幾何體準備的大量操作，例如布爾、曲面包絡和多部分壓印

燃燒室仿真（其中使用NX CAD客戶端處理幾何體）設計探索

在單一集成用戶環境中無縫部署設計空間探索。通過Simcenter STAR-CCM+中的設計管理器，您可以：

• 使用強大的自動化工作流程輕松執行模型更新
• 在設計探索過程中，使用曲面包絡自動管理臟幾何體
• 在3D CAD模塊中修改參數化CAD模型，實現幾何設計探索自動化
• 通過CAD客戶端使用原生CAD工具進行設計探索。
