UCC28600 是一款具有先進能量功能的 PWM 控制器，可滿足嚴格的 全球能效要求。

UCC28600 集成了內置的高級節能功能與高級保護 為節能電源提供經濟高效的解決方案。UCC28600 采用頻率折返和綠色模式作，以降低 輕載和空載條件。
*附件：UCC28600 8 引腳準諧振反激式綠色模式控制器數據表 .pdf

UCC28600 采用 8 引腳 SOIC 封裝。工作結溫范圍 -40°C 至 +105°C。

UCC28600 Design Calculator （SLVC104），位于“工具和軟件”部分 UCC28600中，提供用戶交互式迭代過程，用于選擇 用于優化設計的推薦元件值。

特性

• 具有高級
  節能功能的綠色模式控制器
• 準諧振模式作，可降低
  EMI 和低開關損耗（低壓
  谷值開關）
• 低待機電流，可實現最小的系統空
  載功耗
• 低啟動電流：最大 25μA
• 可編程線路和負載過壓
  保護
• 內部過溫保護
• 限流保護
  • 逐周期功率限制
  • 原邊過流打嗝重啟
    模式
• 1A 灌電流、–0.75A 拉電流 TrueDrive? 柵極驅動
  輸出
• 可編程軟啟動
• 綠色模式狀態引腳 （PFC 禁用功能）

參數

方框圖

1. 產品概述

• ?產品名稱?：UCC28600
• ?類型?：8引腳準諧振反激式綠色模式控制器
• ?特點?：集成高級節能功能，多模式操作，低待機電流，低啟動電流，可編程過壓保護，內部過溫保護，綠色模式狀態引腳

2. 主要特性

• ?輸入電壓范圍?：寬范圍輸入
• ?工作模式?：準諧振模式、頻率折返模式、綠色模式
• ?啟動電流?：最大25μA
• ?待機電流?：350μA至550μA
• ?過溫保護?：內置
• ?綠色模式?：輕載時降低開關損耗，提高效率
• ?可編程功能?：軟啟動、過壓保護、功率限制

3. 功能描述

• ?多模式操作?：根據負載條件自動切換至準諧振模式、頻率折返模式或綠色模式。
• ?綠色模式?：輕載時以固定頻率40kHz和固定峰值電流工作，通過開/關控制調整輸出功率。
• ?頻率折返模式?：負載在10%至30%額定功率時，保持峰值電流恒定，通過調節開關頻率控制輸出電壓。
• ?準諧振模式?：負載高于30%額定功率時，同時調節峰值電流和開關頻率以維持輸出穩定。

4. 保護功能

• ?過壓保護?：包括線路過壓保護和負載過壓保護。
• ?過溫保護?：超過設定溫度時自動關斷，溫度降低后自動恢復。
• ?初級電流保護?：防止變壓器飽和和極端條件下損壞MOSFET。

5. 應用領域

• ?偏置電源?：用于LCD顯示器、LCD電視、PDP電視和機頂盒。
• ?AC-DC適配器?和離線電池充電器。
• ?高效電源供應?：高達200W。

6. 封裝與尺寸

• ?封裝類型?：8引腳SOIC
• ?封裝尺寸?：4.90mm x 3.91mm

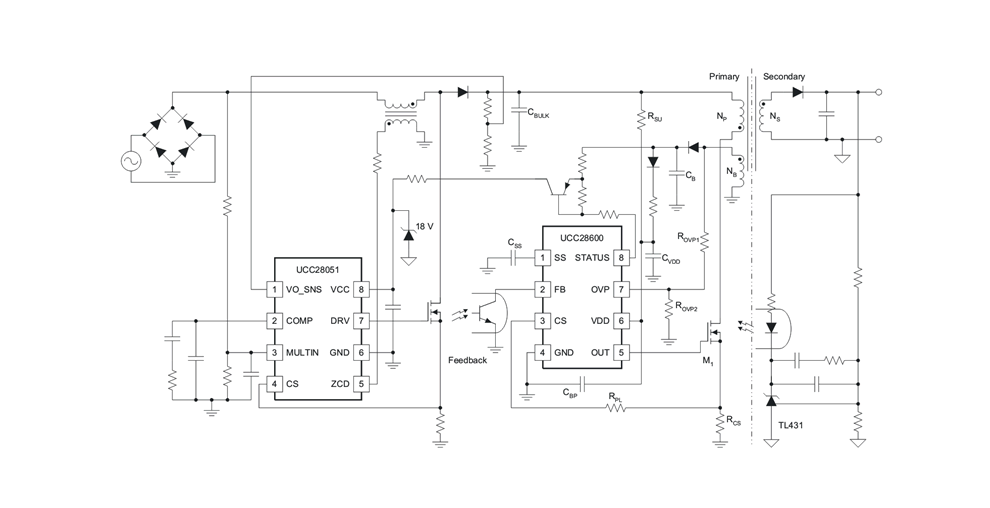

7. 典型應用電路

• 提供了包括PFC級在內的離線反激式轉換器的典型應用電路圖。
• 詳細描述了設計步驟，包括輸入電容、變壓器匝數比、初級電感、電流感應電阻等的選擇。

8. 設計工具與資源

• 提供了UCC28600設計計算器（SLVC104），用于迭代選擇推薦組件值以實現優化設計。
• 提供了相關的應用指南和設計考慮事項文檔。
