LM3489 器件是一款高效 PFET 開關穩壓控制器，可以 用于快速輕松地開發小型、高性價比的開關降壓穩壓器，以實現寬 應用范圍。磁滯控制架構提供了簡單的設計，沒有任何 使用各種外部元件的控制回路穩定性問題。PFET 架構 還允許低元件數量以及超低壓差、100% 占空比運行。 另一個優點是在輕負載下高效運行，而不會增加輸出紋波。一個 專用使能引腳提供僅消耗 7 μA 電流的關斷模式。保持使能引腳未連接 默認為 ON。
*附件：LM3489x 帶使能引腳的遲滯 PFET 降壓控制器數據表.pdf

可以通過測量 PFET 兩端的電壓來實現限流保護 R DS（開啟） ，因此無需檢測電阻。一個感應電阻器 如果需要，可用于提高電流限制精度。逐周期電流限制可以是 使用單個電阻器進行調整，確保在輸出電流范圍內安全運行。

特性

• 符合汽車零部件要求
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
• 易于使用的控制方法
• 無需控制環路補償
• 4.5V 至 35V 寬輸入范圍
• 1.239 V 至 V在可調輸出范圍
• 高效率：93%
• ±1.3% （整個溫度范圍內為 ±2%）內部基準
• 100% 占空比作
• 最大工作頻率 > 1 MHz
• 限流保護
• 專用使能引腳（如果未連接，則亮起）
• 關斷模式僅消耗 7μA 的電源電流
• 8 引腳 VSSOP 封裝

參數

方框圖

1. 產品概述

• ?產品名稱?：LM3489x
• ?類型?：帶使能引腳的遲滯PFET降壓控制器
• ?特點?：AEC-Q100認證，適合汽車電子應用，高效率，無需控制環補償，寬輸入電壓范圍

2. 主要特性

• ?輸入電壓范圍?：4.5V至35V
• ?輸出電壓范圍?：1.239V至VIN可調
• ?最大工作頻率?：>1MHz
• ?效率?：高達93%
• ?使能引腳?：專用使能引腳，未連接時默認為開啟狀態
• ?關斷模式電流?：僅7μA
• ?封裝類型?：8引腳VSSOP

3. 功能描述

• ?遲滯控制?：采用遲滯控制架構，無需內部振蕩器，開關頻率由外部元件和操作條件決定。
• ?電流限制保護?：通過測量PFET的RDS(ON)或外部感測電阻實現循環電流限制保護。
• ?使能引腳功能?：使能引腳接地可關閉設備，浮空或未連接時設備開啟。
• ?輸出電壓可調?：通過外部電阻分壓器設置輸出電壓。

4. 應用領域

• ?汽車電子?
• ?DSL或電纜調制解調器?
• ?PC/IA和Auto PCs?
• ?TFT顯示器?
• ?電池供電的便攜式設備?
• ?分布式電源系統?
• ?常供電電源?
• ?高功率LED驅動器?

5. 封裝與尺寸

• ?封裝類型?：8引腳VSSOP
• ?封裝尺寸?：3.00mm x 3.00mm

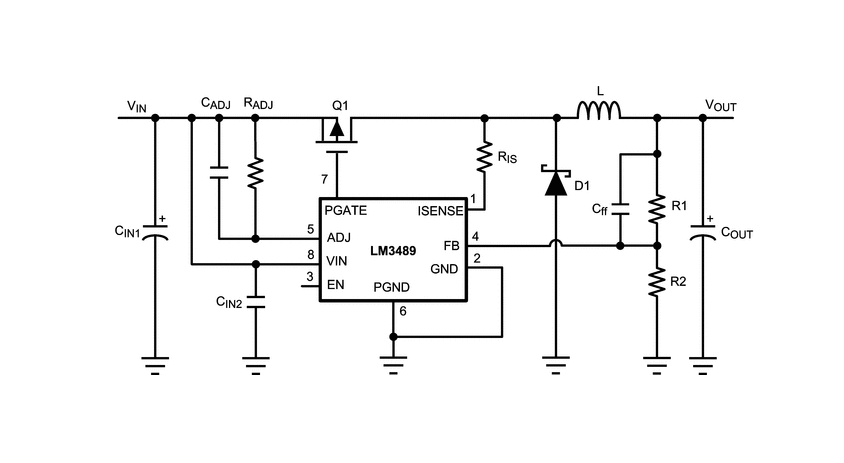

6. 典型應用電路

• 提供了典型的應用電路圖，包括電感、輸出電容、感測電阻等元件的選擇指南。

7. 設計指南

• ?電感選擇?：根據所需的工作頻率和輸出電流紋波選擇電感值。
• ?輸出電容選擇?：考慮到ESR（等效串聯電阻）對輸出紋波和開關頻率的影響。
• ?輸入電容選擇?：用于防止輸入電壓瞬變并提供瞬態電流。
• ?PFET選擇?：考慮VDS、RDS(ON)、電流額定值和輸入電容等參數。

8. 布局建議

• ?最小化高電流環路?：減少寄生電容和電感。
• ?分離信號地和功率地?：隔離噪聲。
• ?關鍵元件布局?：輸入電容、感測電阻、反饋分壓器等應靠近控制器放置。
