OPA396 高精度放大器具有高帶寬 (1MHz) 和超低靜態電流 (23.5μA) 的特性組合。這些特性加上軌到軌輸入和輸出，使該器件成為高增益、低功耗應用的理想選擇。10fA 的超低輸入偏置電流、100μV 的失調電壓（最大值）和 1.2μV/°C 的溫漂有助于在具有嚴苛低功耗要求的比例式電流檢測傳感器前端中保持高精度。

數據手冊：*附件：OPA396 單路、微功耗 (24μA)、低失調電壓 (100μV)、高速度功率比RRIO運算放大器技術手冊.pdf

OPA396 使用德州儀器 (TI) 專有的 e?trim? 運算放大器技術，實現了超低失調電壓和低輸入溫漂的獨特組合，無需任何輸入切換或自動置零技術。基于 CMOS 的技術平臺還采用現代、穩健的輸出級設計，可耐受高輸出電容，從而緩解典型低功耗放大器中常見的穩定性問題。

特性
? 低 IQ：23.5μA
? 增益帶寬積：1MHz
? 低輸入偏置電流：10fA（典型值）
? 低失調電壓：±100μV（最大值）
? 低溫漂：±1.2μV/°C
? 低電源電壓運行范圍：1.7V 至 5.5V
? 輸入共模范圍超出電源軌 ±100mV
? 快速壓擺率：1V/μs
? 高負載電容驅動
? 高輸出電流驅動：60mA
? 軌到軌輸出
? EMI/RFI 濾波輸入
? 小型封裝：SC70 和 WCSP（預發布）

引腳配置和功能

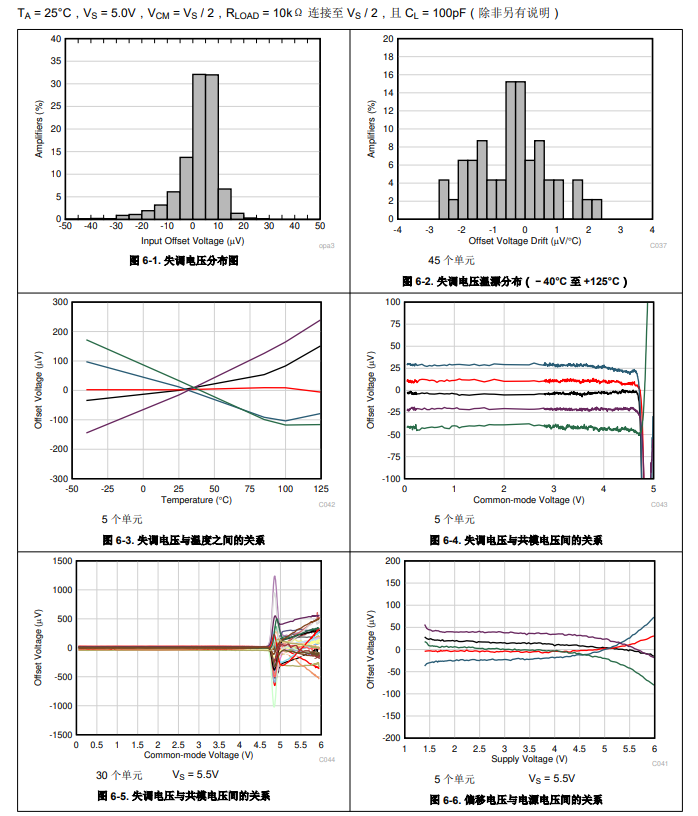

典型特性

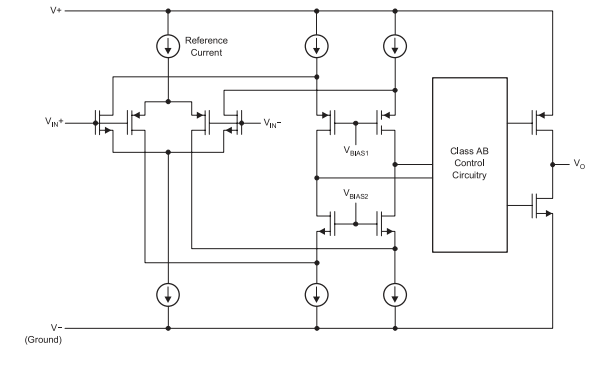

功能方框圖

特性說明
OPA396 采用 CMOS 輸入和先進的 ESD 保護電路，因此可實現極低的輸入偏置電流。輸入偏置電流 (IB) 主要取決于 CMOS 輸入放大器的輸入保護方案。如果不仔細考慮 ESD 單元，CMOS 輸入器件可能會出現較大的輸入偏置電流，尤其在溫度升高的情況下。OPA396 在 125°C 下可實現最大值為 ±30pA 的出色輸入偏置電流額定值。

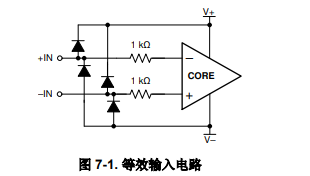

OPA396 在輸入節點之間沒有連接任何二極管，從而使輸入電壓位于電源電壓范圍內。圖 7-1 顯示了輸入結構。
盡管該器件可以承受任何不超過電源電壓的差分輸入電壓，但無法在大于 0.5V 的差分輸入電壓下持續運行。

應用
? 便攜式電子產品
? 流量變送器
? 血糖監測儀
? 過程分析（pH、氣體、力和濕度）
? 溫度變送器
? 壓力變送器
? 醫療傳感器貼片
? 樓宇自動化
? 可穿戴健身和活動監測儀
? 氣體檢測儀
? 模擬安防攝像機

典型應用

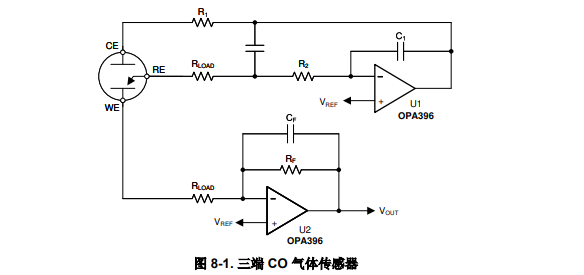

圖 8-1 顯示了一個與三端非偏置 CO 傳感器配合使用的簡單微功耗恒電位儀電路。
