TPS5120 是一款雙通道、高效同步降壓控制器，其中輸出異相 180 度運行，從而降低了輸入電流紋波，從而降低了輸入電容成本。PWM/SKIP 引腳允許工作模式在輕負載條件下從 PWM 模式切換到跳躍模式。跳躍模式可實現較低的工作頻率并縮短低側 MOSFET 的脈沖寬度，從而提高輕負載條件下的效率。這兩種模式，再加上同步整流器驅動器、死區時間和極低的靜態電流，可以在所有負載條件下節省功率并延長電池壽命。片上 1.5 A（典型值）高側和低側 MOSFET 驅動器設計用于驅動更便宜的 N 溝道 MOSFET。無電阻電流保護和固定的高側驅動器電壓簡化了電源設計，并減少了外部零件數量。每個通道都是獨立的，提供單獨的控制器、過流保護和待機控制。排序非常靈活，可以通過選擇不同的軟啟動電容器值進行定制。其他特性，如欠壓鎖定、電源正常、過壓、欠壓和可編程短路保護，可提高系統可靠性。
*附件：tps5120-ep.pdf

特性

• 受控基線
  • 一個裝配/測試站點，一個制造站點
• –55°C 至 125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source （DMS） 支持
• 增強的產品變更通知
• 資格血統書
• 獨立的雙輸出以 180° 異相方式工作
• 寬輸入電壓范圍：4.5V 至 28V
• 可調輸出電壓低至 0.9 V
• 引腳可選的 PWM/SKIP 模式，可在輕負載下實現高效率
• 同步降壓作允許高達 95% 的效率
• 每個通道具有獨立的待機控制和過流保護
• 可編程短路保護
• 低電源 （1 mA） 和關斷 （1 nA） 電流
• 電源良好輸出
• 高速誤差放大器
• 通過選擇軟啟動電容器值輕松實現排序。
• 5V 線性穩壓器電源內部 IC 電路
• 30 引腳 TSSOP 封裝

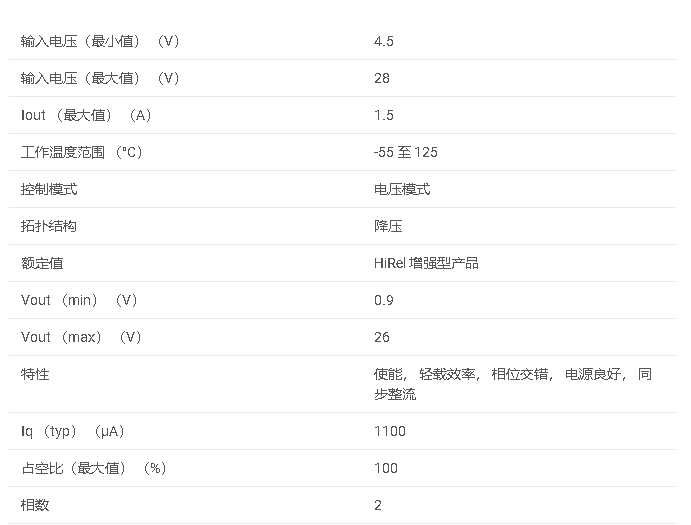

參數

1. 產品概述

• ?產品名稱?：TPS5120-EP
• ?類型?：雙輸出、兩相同步降壓DC/DC控制器
• ?封裝?：30引腳TSSOP
• ?特點?：獨立雙輸出、180度相位差、寬輸入電壓范圍、高效率、可編程短路保護等

2. 主要特性

• ?輸入電壓范圍?：4.5V至28V
• ?輸出電壓范圍?：可調至0.9V以下
• ?工作模式?：PWM/SKIP模式可選，輕載下提高效率
• ?效率?：高達95%
• ?保護功能?：過流保護、過壓保護、欠壓保護、熱關斷
• ?其他特性?：獨立待機控制、電源良好輸出、高速誤差放大器、5V線性調節器

3. 應用領域

• ?電信設備?
• ?網絡設備?
• ?服務器?
• ?工業控制?
• ?任何需要高效、可靠電源管理的應用?

4. 功能描述

• ?雙輸出、兩相控制?：兩個獨立的輸出通道，相位差180度，降低輸入電流紋波
• ?PWM/SKIP模式?：通過PWM/SKIP引腳選擇，輕載下自動切換至SKIP模式，提高效率
• ?同步整流?：內置同步整流驅動，提高轉換效率
• ?可編程短路保護?：通過外部電阻設置過流保護點
• ?軟啟動?：獨立的軟啟動電容，實現靈活的啟動時序控制

5. 電氣特性

• ?參考電壓?：0.85V
• ?振蕩器頻率?：300kHz至500kHz（由CT引腳電容決定）
• ?誤差放大器?：單位增益帶寬2.5MHz
• ? 欠壓鎖定（UVLO） ?：啟動閾值約4V，遲滯電壓約40mV
• ? 過壓保護（OVP）/欠壓保護（UVP） ?：監測INV引腳電壓，實現過壓和欠壓保護

6. 封裝與引腳

• ?封裝類型?：30引腳TSSOP
• ?主要引腳功能?：
  • VCC：供電電壓
  • INV1/INV2：誤差放大器反相輸入，同時用于過壓/欠壓保護和SKIP比較器
  • FB1/FB2：誤差放大器輸出
  • SOFTSTART1/SOFTSTART2：軟啟動電容連接端
  • PWM/SKIP：PWM/SKIP模式選擇
  • STBY1/STBY2：待機控制
  • FLT：故障鎖存定時器引腳
  • POWERGOOD：電源良好輸出
  • OUT1_u/OUT2_u：高側柵極驅動輸出
  • OUT1_d/OUT2_d：低側柵極驅動輸出

7. 設計與應用

• ?設計考慮?：包括電感選擇、輸出電容選擇、MOSFET選擇、布局與接地等
• ?應用信息?：提供了典型應用電路圖和詳細的設計指南
• ?保護特性?：詳細的過流保護、過壓保護、欠壓保護實現方法
