TPS5120-EP 增強型產品雙路輸出二相同步降壓 Dc/Dc 控制器

數據： TPS5120-EP: Dual Output Two-Phase Synchronous Buck DC/DC Controller 數據表

描述

TPS5120是一款雙通道，高效同步降壓控制器，輸出相位相差180度，可降低輸入電流紋波，從而減少輸入電容成本。 PWM /SKIP引腳允許工作模式在輕負載條件下從PWM模式切換到跳過模式。跳過模式可以降低工作頻率并縮短低端MOSFET的脈沖寬度，從而提高輕負載條件下的效率。這兩種模式，以及同步整流驅動器，死區時間和非常低的靜態電流，可以節省功率，并在所有負載條件下延長電池壽命。片上1.5 A（典型值）高側和低側MOSFET驅動器旨在驅動較便宜的N溝道MOSFET。無電阻電流保護和固定高側驅動器電壓簡化了電源設計并減少了外部元件數量。每個通道都是獨立的，提供單獨的控制器，過流保護和待機控制。測序非常靈活，可以通過選擇不同的軟啟動電容值來定制。其他功能，如欠壓鎖定，電源良好，過壓，欠壓和可編程短路保護，可提高系統可靠性。

特性

受控基線
- 一個裝配/測試現場，一個制造現場
55°C至125°C的擴展溫度性能
增強的減少制造源（DMS）支持
增強產品更改通知
資格譜系
獨立雙輸出操作180°異相
寬輸入電壓范圍：4.5-V ?? 28V
可調節輸出電壓低至0.9 V
引腳可選PWM /跳過模式，在輕負載條件下實現高效率
同步降壓操作允許最多95％效率
每個通道的獨立待機控制和過流保護
可編程短路保護
低電源（1 mA）和關斷（1 nA）當前
電源良好輸出
高速誤差放大器
通過選擇軟啟動電容值輕松實現排序。
5-V Linear穩壓器電源內部IC電路
30針TSSOP封裝

符合JEDEC和行業標準的元件認證，確保在擴展溫度范圍內可靠運行。這包括但不限于高加速應力測試（HAST）或偏壓85/85，溫度循環，高壓釜或無偏HAST，電遷移，鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。

參數 與其它產品相比?非隔離式直流/直流開關穩壓器

?
Type
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Operating Temperature Range (C)
Rating
Package Group
?

TPS5120-EP
Controller ? ?
4.5 ? ?
28 ? ?
0.9 ? ?
26 ? ?
1.5 ? ?
2 ? ?
100 ? ?
100 ? ?
500 ? ?
1.1 ? ?
-40 to 125 -55 to 125 ? ?
HiRel Enhanced Product ? ?
TSSOP ? ?

技術文檔

數據手冊（1）

TPS5120-EP: Dual Output Two-Phase Synchronous Buck DC/DC Controller 數據表

元器件購買 TPS5120-EP 相關庫存

專用電源管理IC

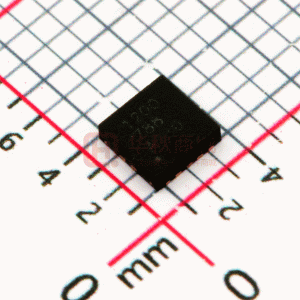

型號：TPS51200DRCT 封裝：VSON10_3X3MM_EP

品牌：TI 描述：DDR電源 VSON10_3X3MM_EP Iin=0.7mA

金額：￥2.61577
去購買
專用電源管理IC

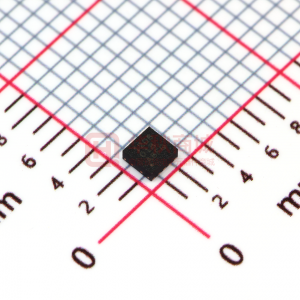

型號：TPS51206DSQR 封裝：WSON10_2X2MM_EP

品牌：TI 描述：具有用于 DDR2/3/3L/4 的 VTTREF 緩沖基準的 2A 峰值灌電流/拉電流 DDR 終端穩壓器

金額：￥1.18680
去購買
專用電源管理IC

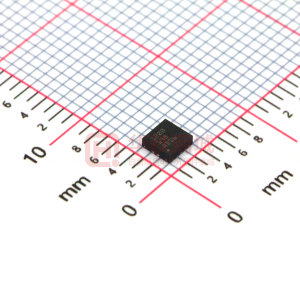

型號：TPS51200DRCR 封裝：VSON10_3X3MM_EP
