TLV915x-Q1 系列（TLV9151-Q1、TLV9152-Q1 和 TLV9154-Q1）是 16V 通用汽車級運算放大器系列。這些器件具有出色的直流精度和交流性能，包括軌到軌輸出、低失調電壓（典型值為 ±125μV）、低溫漂（典型值為 ±0.3μV/°C）和 4.5MHz 帶寬。

數據手冊：*附件：TLV9152-Q1 汽車類、雙路、16V、4.5MHz、低功耗運算放大器技術手冊.pdf

寬差分輸入電壓范圍、高輸出電流 (±75mA)、高壓擺率 (21V/μs) 以及低噪聲 (10.8nV/√Hz) 等便利功能使 TLV915x-Q1 成為一款適用于汽車應用的強大低噪聲運算放大器。

TLV915x-Q1 系列運算放大器采用標準封裝，額定工作溫度范圍為 -40°C 至 125°C。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C 至 +125°C，TA
– 器件 HBM ESD 分類等級 3A
– 器件 CDM ESD 分類等級 C6
? 低失調電壓：±125μV
? 低失調電壓漂移：±0.3μV/°C
? 低噪聲：1kHz 時為 10.8nV/√Hz
? 高共模抑制：120dB
? 低偏置電流：±10pA
? 軌至軌輸入和輸出
? 高帶寬：4.5MHz GBW
? 高壓擺率：21V/μs
? 低靜態電流：每個放大器 560μA
? 寬電源電壓：±1.35V 至 ±8V，2.7V 至 16V
? 強大的 EMIRR 性能：輸入引腳上采用 EMI/RFI 濾波器

引腳功能和配置

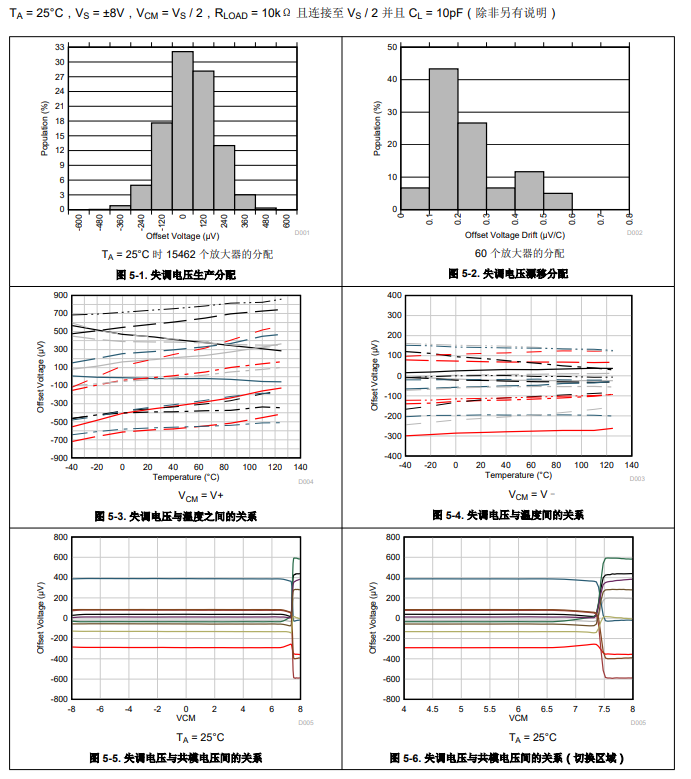

典型特性

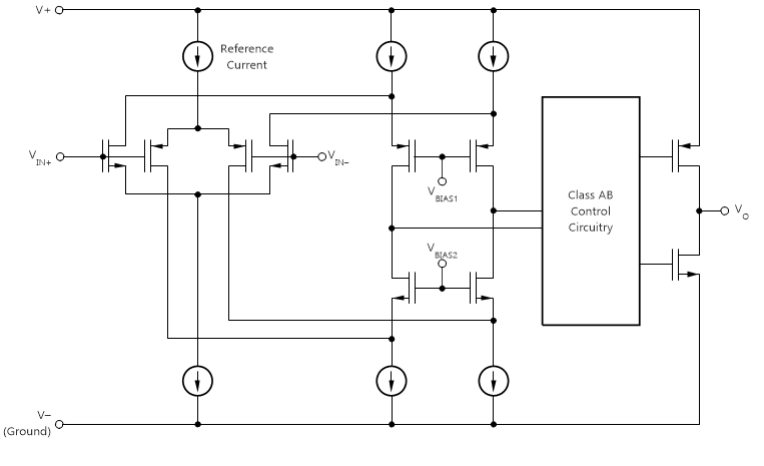

功能方框圖

共模電壓范圍

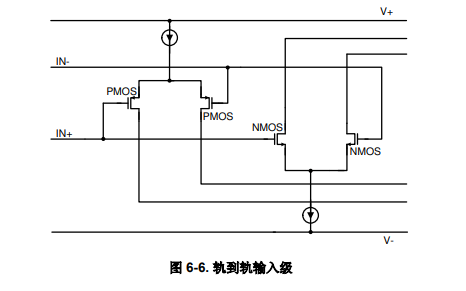

TLV915x-Q1 是一個 16V 的軌到軌輸入運算放大器，其輸入共模范圍在任一電源軌之外擴展了 200mV。此寬范圍通過并聯互補的 N 通道和 P 通道差分輸入對實現的，如圖 6-6 所示。N 溝道對接近正電源軌的輸入電壓有效，通常高于正電源電壓 (V+) – 1V 至 (V+) + 100mV 范圍內運行。P 溝道對于從低于負電源 100mV 到大約 (V+) – 2V的輸入是有效的。其轉換區域較小，通常為(V+) – 2V 至 (V+) – 1V 這時兩個輸入對都處于開啟狀態。此轉換區域可隨著過程變化而適度的變化，在該區域內 PSRR、CMRR、失調電壓、失調漂移、噪聲和 THD 性能可能會比在該區域外操作時有所下降。
圖 5-5 更詳細地顯示了典型器件在輸入電壓失調方面的轉換區域。

應用
? 針對 AEC-Q100 1 級應用進行了優化
? 信息娛樂系統與儀表組
? 被動安全
? 車身電子裝置和照明
? 混合動力汽車/電動汽車逆變器和電機控制
? 車載充電器 (OBC) 和無線充電器
? 動力總成電流傳感器
? 高級駕駛輔助系統 (ADAS)
? 高側和低側電流檢測
