摘要：隨著電動汽車數量的激增，城市充電基礎設施的建設面臨著前所未有的挑戰與機遇。新能源光儲充一體化電站作為一種集光伏發電、儲能與充電技術于一體的綜合性能源系統，正逐漸成為解決電動汽車充電問題、優化電網運行、促進可再生能源高效利用的重要途徑。本文就此闡述了新能源光儲充一體化電站的現狀，分析了其關鍵技術存在難點及對策，旨在為相關領域的研究和實踐提供有益的參考和借鑒。

關鍵詞：新能源；光儲充一體化；電站建設；關鍵技術

1 新能源光儲充一體化電站概述

1.1 新能源光儲充一體化電站系統

在能源技術領域中，“光儲充”這一術語精準地概括了三種核心功能：“光”代表光伏發電技術；“儲”則指的是電能儲存系統及其配套設備；“充”是為電動汽車等移動設備提供電力補給的交直流充電樁。光儲充一體化概念，實質上是一個集成了上述三項功能、配套設備及必要監控與保護機制的小型自給自足能源系統。因此，光儲充一體化電站是基于這種小型自我供電系統構建的，其核心目標是為電動汽車提供高效、可靠的充電服務。

光儲充一體化充電站相較于傳統充電站有著諸多優勢。首先，在能源來源與利用方面，光儲充一體化充電站依托于光伏發電技術，實現了可再生能源的直接轉化與應用，同時結合儲能系統，有效儲存余電并在需要時釋放，不僅提升了能源利用效率，降低充電成本，還減少了對電網的依賴，降低了因電網負荷波動帶來的不確定性。其次，光儲充一體化充電站以其零排放或低排放的特性，降低了對環境的污染，為應對全球氣候變化做出了積極貢獻。再者，光儲充一體化充電站在對電網的影響上也表現出色。通過儲能系統的調節作用，該類型充電站能夠平滑電力需求曲線，減少對電網的瞬間高負荷需求，從而降低電網的運行壓力和風險。所以，目前非常有必要建設數量更多的光儲充一體化充電站。

1.2 新能源光儲充一體化電站分類

新能源光儲充一體化電站主要分為兩類。

（1）電動汽車型光儲充一體化電站主要面向電動汽車的充電需求，集光伏發電、儲能、充電于一體，為電動汽車提供綠色、便捷、高效的充電服務。這類電站通常建設在公共充電區域，如商業綜合體、旅游景區、公共服務機構等人流量較大的區域附近，以及公交樞紐、道路客運站、物流貨運站等商用車和日均充電量大的車輛集中區域。它們不僅能夠滿足電動汽車的充電需求，還能通過光伏發電和儲能系統的結合，實現能源的高效利用和綠色排放，降低對電網的依賴和負荷壓力。

（2）戶用型光儲充一體化電站則主要面向家庭用戶，將光伏發電、儲能和電動汽車充電功能集成到家庭用電系統中，實現家庭用電的自給自足和綠色排放。這類電站通常安裝在居民住宅的屋頂或庭院中，利用太陽能進行光伏發電，并將多余的電能儲存在儲能系統中，供家庭用電和電動汽車充電使用。在陽光充足時，光伏發電系統可以為家庭提供清潔的電力，并將多余的電能儲存起來；在用電高峰期或光伏發電不足時，儲能系統可以釋放電能，滿足家庭用電和電動汽車的充電需求。

2 新能源光儲充一體化電站建設關鍵技術

2.1 儲能控制

儲能系統包括、精密的電池管理系統（BMS）、靈活的雙向變流器（PCS）以及全面的保護與監控設備。儲能電池，作為核心儲能元件，以鋰離子電池等高效能技術為主流，憑借其高能量密度、長循環壽命及快速充放電能力，有效儲存光伏發電產生的多余電能。BMS 則如同儲能電池的“智慧大腦”，實時監控電池組的各項關鍵參數，確保其在安全范圍內運行，同時優化充放電策略，延長電池使用壽命，提升整體系統的經濟性和環保性。

儲能系統需要根據光伏發電、充電需求和變壓器負荷率進行充放電控制，確保光伏發電的消納、滿足充電需求，并保障變壓器運行安全。

2.3 智能預測

預測包括光伏發電預測和負荷預測。通過算法能更準確的預測光伏發電和充電需求曲線，則可以幫助運營方更準確的制定能源使用策略，包括儲能充放電控制、充電價格制定，確保在保障運行安全的前提下實現收益最大化。光儲充一體化電站在服務電動汽車充電的同時，還需兼顧多樣化的負荷需求，特別是在商業住宅區和居民小區內部署時，其運營復雜性顯著增加。除了基本的充電負荷外，還需細致考慮照明系統、生活清潔設備（如洗衣機、洗碗機）、商業運營所需的各類電器，以及辦公區域的電力消耗。

3Acrel-2000MG光儲充電站能量管理系統

3.1平臺概述

Acrel-2000MG微電網能量管理系統滿足光伏系統、儲能系統以及充電站的接入，進行數據采集分析，直接監視光伏、儲能系統、充電站運行狀態及健康狀況，是一個集監控系統、能量管理、智能預測為一體的管理系統。該系統在安全穩定的基礎上以經濟優化運行為目標，促進新能源消納，降低供電成本。

3.2系統架構

微電網能量管理系統應采用分層分布式結構，整個能量管理系統在物理上分為三個層：設備層、網絡通信層和站控層。站級通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等。系統支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。

本平臺采用分層分布式結構進行設計，即站控層、網絡層和設備層，詳細拓撲結構如下：

圖1典型微電網能量管理系統組網方式

4.1 預測算法

光伏發電功率預測系統通過采集數值天氣預報數據、實時環境氣象數據、光伏電站實時輸出功率數據、光伏組件運行狀態等信息，結合相關算法模型，實現短期功率預測（預測光伏電站未來0h-72h的光伏輸出功率，時間分辨率為15min）、超短期功率預測（預測未來15min-4h的光伏輸出功率，時間分辨率為15min）功能。負荷預測根據歷史負荷數據，結合生產計劃、天氣等因素預測下一個周期的負荷需求，協助安排能源計劃和控制策略。

系統結合光伏發電預測和負荷預測數據計算充電可用容量，結合充電歷史特點對儲能進行充放電控制，或調整電動汽車充電功率、價格進行調控，提高系統穩定性的同時降低充電成本。

圖2 光功率預測

4.2 光伏儲能能量管理策略

能量管理策略采用基于博弈論的功率協調分配技術，基于在通用設計平臺和運行環境上開發能量協調控制策略，實現配網、分布式可再生能源發電、儲能裝置、充電設施之間能量的互動融合和靈活調配。系統在保障變壓器安全運行前提下進行優化調控，有效消除峰谷差、平滑負荷，短時柔性擴容，提高電力設備運行效率、補償負荷波動。同時在不允許對電網送電的情況下還可以通過調節光伏發電、儲能充電、調節充電樁等方式，有效防止逆功率。

圖3 能量管理策略

4.3 有序充電

有序充電策略主要根據負荷允許容量變化來進行充電許可或充電功率控制，采用先到先充或權限優先等策略，保障電網運行穩定。系統實時監測變壓器負荷率，計算變壓器剩余容量，結合充電需求和儲能系統放電容量對充電進行動態控制，包括：用戶權限識別、充電行為統計、充電功率控制、允許/禁止新增充電、調整充電價格等方式來引導用戶充電需求，培養用戶充電習慣，提高電網對充電的友好度和容納能力。

圖4 有序充電管理

4.4 充電運營管理

安科瑞充電運營管理平臺是基于物聯網和大數據技術的充電設施管理系統，可以實現對充電樁的監控、調度和管理，提高充電樁的利用率和充電效率，提升用戶的充電體驗和服務質量。用戶可以通過APP或小程序提前預約充電，避免在充電站排隊等待的情況，同時也能為充電站提供更準確的充電需求數據，方便后續的調度和管理。平臺支持掃碼/刷卡充電、尋樁導航、訂單管理、充電樁監控、收益分析等功能。

圖5 充電運營管理

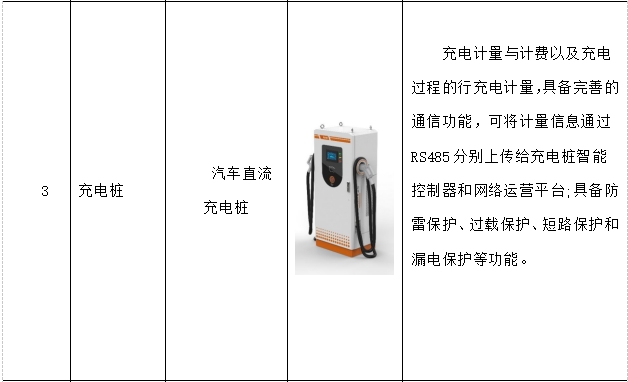

5.硬件及其配套產品

6結束語

綜上所述，新能源光儲充一體化電站建設的關鍵技術涉及光伏電池、儲能系統、充放電儲能協同調度以及濾波器優化等多個方面。未來，隨著技術的不斷進步和應用的深入推廣，新能源光儲充一體化電站將在能源領域發揮更加重要的作用，為實現全球能源可持續發展目標貢獻更大的力量。同時，我們也需要持續關注技術發展趨勢和市場變化，不斷優化和完善電站建設方案，以應對日益復雜的能源挑戰。

【參考文獻】

【1】許立,紀錦超,馮桂賢.新能源光儲充一體化電站建設關鍵技術研究分析[J].應用能源技術,2022(12):52-55.

【2】黎耀華,賈衛歌.光儲充一體化充電站系統研究[J].機械工程與自動化,2023(01):224-226.

【3】黃瑋.新能源光儲充一體化電站建設關鍵技術研究分析[J].電氣技術與經濟,2023(10):41-44.

【4】曹 雷.試論新能源光儲充一體化電站建設的關鍵技術

【5】安科瑞高校綜合能效解決方案2022.5版.

【6】安科瑞企業微電網設計與應用手冊2022.05版.
