摘要：在*近幾年，社會經濟的快速發展提升了人們對電能的需求量和充電站建設要求，傳統充電站由于功率較大、充電時間較短導致利用率較低。本文通過概述光儲一體化電站系統結構，圍繞電池的選擇、電池系統設計、能量管理設計、能量管理策略四方面論述系統建設中的關鍵技術，突出電站建設節能和經濟優勢。

關鍵詞：光儲充一體化電站，儲能電池，能量管理

0引言

在*二屆聯合光伏類分布式電源是*常見的清潔能源，具有發電不持續、占地大等特點，隨著光伏類分布式電源的大量接入，未來很可能將出現電量不易消納、電網穩定性降低、光伏電價下降等問題。因此，通過在充電站上增加能量管理系統、鋰電池儲能系統等裝置構建光儲充一體化電站，一方面可以平衡電網荷峰谷差，實現光儲充一體化電站電量經濟*大效益，又對升級配電網絡、實現分布式發電、構建智能電網具有重大意義。

1光儲充一體化電站系統概述

光儲充一體化電站包括光伏發電系統、儲能系統、能量管理三個部分。其中，光伏發電系統包含太陽能電池陣列、光伏逆變器等設備。儲能系統包含電池、電池管理模塊、雙向交流器等設備。能量管理系統為電姑運行*樞，包括功率監測、源網投退設備、通信接口、計算控制模塊等設備。

2光儲充一體化電站關鍵技術設計

2.1光儲充一體化電站電池的選擇

當前我國電力系統中形成規模化試點的儲能方式主要有鉛酸電池、鋰電池、釩液流電池。充電站雖然占地面積不大，但有兩個方面要求:一是需要很大的瞬時功率的輸出，因此電池儲能系統應具備良好的倍率充放電和比能量性能。二是充電電池的安全要求，主要為輸出電壓大、容量高、無毒或少毒、工作溫度范圍廣。這和鋰電池的技術特點很吻合，即安全可靠、不爆炸，在100%D0D和室溫條件下，循環壽命大于7500次。特別是磷酸鐵鋰電池，具有輸出電壓高、容量大、安全可靠、電壓穩定、循環壽命長、充放電的循環能力強等優勢。

2.2電池管理系統的設計

電池管理系統包含三級架構，系統借助從控單元收集信息，并上傳到主控單元中，通過各單元匯總信息的統一實現雙向交流器與總控單元的交互作用，完成對電池組充放電工作田。其中雙向交流器利用雙*變流器對電池組實現充放電交流側接到380V的交流母線上，直流側接到電池組中。同時二次測控設備和負荷配置開關應用在測控投切和能量采集2.3資金和政策支持管理系統中，滿足用電需求。

2.3能量管理系統的設計

能量管理系統可以實時監測微電網的運行功率、削峰填谷、充電站供電、微電網功率交換、儲能系統充放電等過程。在微電網的孤島運行前提下，系統能夠靠調節儲能提供頻率和標準電壓，確保電源間功率平衡分配，實現孤網系統的有序、安全運行，保證充電站的持續供電。若外部電網系統正常工作后，能量管理系統可以通過監測系統頻率和電壓，引導孤網系統迅速并人主網，促進系統并網運行。其中能量管理方式如下:1天1個循環，以增加儲能系統使用壽命;*大程度地消納光伏發電;盡可能使用平時電量或低谷電量;峰值功率小于設定值，從而降低對于電網的沖擊性。

2.4能量管理策略的設計

能量管理策略應遵循*優經濟的原則，基于光伏發電曲線和電網負荷曲線、峰谷電價區間契合度高，制定動態的儲能控制計劃，在低峰充電、高峰放電，利用光伏發電增加電站經濟收入。

能量管理系統運行方式有三類:其一，并網運行。光伏系統將發電量直接并入電網，保證清潔能源的并網發電過程。儲能系統能夠平抑光伏發電的電峰值功率，使頻率、母線電壓滿足要求。其二，離網運行。儲能系統借助主電源構建頻率與電壓，在能量管理系統管控下實現系統的正常工作，同時科學調節電量剩余情況，如果發電量高于站內負荷，可以對多出的電量進行儲能儲存，加強能源利用率。其三，分時段并網與離網切換運行。系統可以結合用電的低峰與高峰時期，采取并網與離網主動切換的形式，突出分時段工作方法，減少用電成本。

3系統概述

3.1概述

Acrel-2000MG微電網能量管理系統，是我司根據新型電力系統下微電網監控系統與微電網能量管理系統的要求，總結國內外的研究和生產的**經驗，專門研制出的企業微電網能量管理系統。本系統滿足光伏系統、風力發電、儲能系統以及充電樁的接入，*天候進行數據采集分析，直接監視光伏、風能、儲能系統、充電樁運行狀態及健康狀況，是一個集監控系統、能量管理為一體的管理系統。該系統在安全穩定的基礎上以經濟優化運行為目標，提升可再生能源應用，提高電網運行穩定性、補償負荷波動；有效實現用戶側的需求管理、消除晝夜峰谷差、平滑負荷，提高電力設備運行效率、降低供電成本。為企業微電網能量管理提供安全、可靠、經濟運行提供了全新的解決方案。

微電網能量管理系統應采用分層分布式結構，整個能量管理系統在物理上分為三個層：設備層、網絡通信層和站控層。站級通信網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、網線、屏蔽雙絞線等。系統支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。

3.2技術標準

本方案遵循的**標準有：

本技術規范書提供的設備應滿足以下規定、法規和行業標準：

GB/T26802.1-2011工業控制計算機系統通用規范*1部分：通用要求

GB/T26806.2-2011工業控制計算機系統工業控制計算機基本平臺*2部分：性能評定方法

GB/T26802.5-2011工業控制計算機系統通用規范*5部分：場地安全要求

GB/T26802.6-2011工業控制計算機系統通用規范*6部分：驗收大綱

GB/T2887-2011計算機場地通用規范

GB/T20270-2006信息安全技術網絡基礎安全技術要求

GB50174-2018電子信息系統機房設計規范

DL/T634.5101遠動設備及系統*5-101部分:傳輸規約基本遠動任務配套標準

DL/T634.5104遠動設備及系統*5-104部分:傳輸規約采用標準傳輸協議子集的IEC60870-5-網絡訪問101

GB/T33589-2017微電網接入電力系統技術規定

GB/T36274-2018微電網能量管理系統技術規范

GB/T51341-2018微電網工程設計標準

GB/T36270-2018微電網監控系統技術規范

DL/T1864-2018型微電網監控系統技術規范

T/CEC182-2018微電網并網調度運行規范

T/CEC150-2018低壓微電網并網一體化裝置技術規范

T/CEC151-2018并網型交直流混合微電網運行與控制技術規范

T/CEC152-2018并網型微電網需求響應技術要求

T/CEC153-2018并網型微電網負荷管理技術導則

T/CEC182-2018微電網并網調度運行規范

T/CEC5005-2018微電網工程設計規范

NB/T10148-2019微電網*1部分：微電網規劃設計導則

NB/T10149-2019微電網*2部分：微電網運行導則

3.3適用場合

系統可應用于城市、高速公路、工業園區、工商業區、居民區、智能建筑、海島、無電地區可再生能源系統監控和能量管理需求。

3.4型號說明

4系統配置

4.1系統架構

本平臺采用分層分布式結構進行設計，即站控層、網絡層和設備層，詳細拓撲結構如下：

圖1典型微電網能量管理系統組網方式

5系統功能

5.1實時監測

微電網能量管理系統人機界面友好，應能夠以系統一次電氣圖的形式直觀顯示各電氣回路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各回路斷路器、隔離開關等合、分閘狀態及有關故障、告警等信號。其中，各子系統回路電參量主要有：三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值；狀態參數主要有：開關狀態、斷路器故障脫扣告警等。

系統應可以對分布式電源、儲能系統進行發電管理，使管理人員實時掌握發電單元的出力信息、收益信息、儲能荷電狀態及發電單元與儲能單元運行功率設置等。

系統應可以對儲能系統進行狀態管理，能夠根據儲能系統的荷電狀態進行及時告警，并支持定期的電池維護。

微電網能量管理系統的監控系統界面包括系統主界面，包含微電網光伏、風電、儲能、充電樁及總體負荷組成情況，包括收益信息、天氣信息、節能減排信息、功率信息、電量信息、電壓電流情況等。根據不同的需求，也可將充電，儲能及光伏系統信息進行顯示。

圖2系統主界面

子界面主要包括系統主接線圖、光伏信息、風電信息、儲能信息、充電樁信息、通訊狀況及一些統計列表等。

5.1.1光伏界面

圖3光伏系統界面

本界面用來展示對光伏系統信息，主要包括逆變器直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、并網柜電力監測及發電量統計、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、輻照度/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。

5.1.2儲能界面

圖4儲能系統界面

本界面主要用來展示本系統的儲能裝機容量、儲能當前充放電量、收益、SOC變化曲線以及電量變化曲線。

圖5儲能系統PCS參數設置界面

本界面主要用來展示對PCS的參數進行設置，包括開關機、運行模式、功率設定以及電壓、電流的限值。

圖6儲能系統BMS參數設置界面

本界面用來展示對BMS的參數進行設置，主要包括電芯電壓、溫度保護限值、電池組電壓、電流、溫度限值等。

圖7儲能系統PCS電網側數據界面

本界面用來展示對PCS電網側數據，主要包括相電壓、電流、功率、頻率、功率因數等。

圖8儲能系統PCS交流側數據界面

本界面用來展示對PCS交流側數據，主要包括相電壓、電流、功率、頻率、功率因數、溫度值等。同時針對交流側的異常信息進行告警。

圖9儲能系統PCS直流側數據界面

本界面用來展示對PCS直流側數據，主要包括電壓、電流、功率、電量等。同時針對直流側的異常信息進行告警。

圖10儲能系統PCS狀態界面

本界面用來展示對PCS狀態信息，主要包括通訊狀態、運行狀態、STS運行狀態及STS故障告警等。

圖11儲能電池狀態界面

本界面用來展示對BMS狀態信息，主要包括儲能電池的運行狀態、系統信息、數據信息以及告警信息等，同時展示當前儲能電池的SOC信息。

圖12儲能電池簇運行數據界面

本界面用來展示對電池簇信息，主要包括儲能各模組的電芯電壓與溫度，并展示當前電芯的較大、較小電壓、溫度值及所對應的位置。

5.1.3風電界面

圖13風電系統界面

本界面用來展示對風電系統信息，主要包括逆變控制一體機直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、風速/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。

5.1.4充電樁界面

圖14充電樁界面

本界面用來展示對充電樁系統信息，主要包括充電樁用電總功率、交直流充電樁的功率、電量、電量費用，變化曲線、各個充電樁的運行數據等。

5.1.5視頻監控界面

圖15微電網視頻監控界面

本界面主要展示系統所接入的視頻畫面，且通過不同的配置，實現預覽、回放、管理與控制等。

5.2發電預測

系統應可以通過歷史發電數據、實測數據、未來天氣預測數據，對分布式發電進行短期、超短期發電功率預測，并展示合格率及誤差分析。根據功率預測可進行人工輸入或者自動生成發電計劃，便于用戶對該系統新能源發電的集中管控。

圖16光伏預測界面

5.3策略配置

系統應可以根據發電數據、儲能系統容量、負荷需求及分時電價信息，進行系統運行模式的設置及不同控制策略配置。如削峰填谷、周期計劃、需量控制、有序充電、動態擴容等。

圖17策略配置界面

5.4運行報表

應能查詢各子系統、回路或設備*定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

圖18運行報表

5.5實時報警

應具有實時報警功能，系統能夠對各子系統中的逆變器、雙向變流器的啟動和關閉等遙信變位，及設備內部的保護動作或事故跳閘時應能發出告警，應能實時顯示告警事件或跳閘事件，包括保護事件名稱、保護動作時刻；并應能以彈窗、聲音、短信和電話等形式通知相關人員。

圖19實時告警

5.6歷史事件查詢

應能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數、電芯溫度（鋰離子電池）、壓力（液流電池）、光照、風速、氣壓越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

圖20歷史事件查詢

5.7電能質量監測

應可以對整個微電網系統的電能質量包括穩態狀態和暫態狀態進行持續監測，使管理人員實時掌握供電系統電能質量情況，以便及時發現和消除供電不穩定因素。

1）在供電系統主界面上應能實時顯示各電能質量監測點的監測裝置通信狀態、各監測點的A/B/C相電壓總畸變率、三相電壓不平衡度*分百和正序/負序/零序電壓值、三相電流不平衡度*分百和正序/負序/零序電流值；

2）諧波分析功能：系統應能實時顯示A/B/C三相電壓總諧波畸變率、A/B/C三相電流總諧波畸變率、奇次諧波電壓總畸變率、奇次諧波電流總畸變率、偶次諧波電壓總畸變率、偶次諧波電流總畸變率；應能以柱狀圖展示2-63次諧波電壓含有率、2-63次諧波電壓含有率、0.5～63.5次間諧波電壓含有率、0.5～63.5次間諧波電流含有率；

3）電壓波動與閃變：系統應能顯示A/B/C三相電壓波動值、A/B/C三相電壓短閃變值、A/B/C三相電壓長閃變值；應能提供A/B/C三相電壓波動曲線、短閃變曲線和長閃變曲線；應能顯示電壓偏差與頻率偏差；

4）功率與電能計量：系統應能顯示A/B/C三相有功功率、無功功率和視在功率；應能顯示三相總有功功率、總無功功率、總視在功率和總功率因素；應能提供有功負荷曲線，包括日有功負荷曲線（折線型）和年有功負荷曲線（折線型）；

5）電壓暫態監測：在電能質量暫態事件如電壓暫升、電壓暫降、短時中斷發生時，系統應能產生告警，事件能以彈窗、閃爍、聲音、短信、電話等形式通知相關人員；系統應能查看相應暫態事件發生前后的波形。

6）電能質量數據統計：系統應能顯示1min統計整2h存儲的統計數據，包括均值、較大值、較小值、95%概率值、方均根值。

7）事件記錄查看功能：事件記錄應包含事件名稱、狀態（動作或返回）、波形號、越限值、故障持續時間、事件發生的時間。

圖21微電網系統電能質量界面

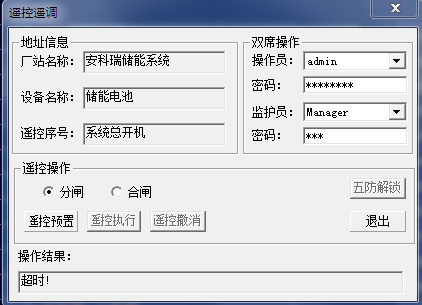

5.8遙控功能

應可以對整個微電網系統范圍內的設備進行遠程遙控操作。系統維護人員可以通過管理系統的主界面完成遙控操作，并遵循遙控預置、遙控返校、遙控執行的操作順序，可以及時執行調度系統或站內相應的操作命令。

圖22遙控功能

5.9曲線查詢

應可在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、SOC、SOH、充放電量變化等曲線。

圖23曲線查詢

5.10統計報表

具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。對微電網與外部系統間電能量交換進行統計分析；對系統運行的節能、收益等分析；具備對微電網供電可靠性分析，包括年停電時間、年停電次數等分析；具備對并網型微電網的并網點進行電能質量分析。

圖24統計報表

5.11網絡拓撲圖

系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

圖25微電網系統拓撲界面

本界面主要展示微電網系統拓撲，包括系統的組成內容、電網連接方式、斷路器、表計等信息。

5.12通信管理

可以對整個微電網系統范圍內的設備通信情況進行管理、控制、數據的實時監測。系統維護人員可以通過管理系統的主程序右鍵打開通信管理程序，然后選擇通信控制啟動所有端口或某個端口，快速查看某設備的通信和數據情況。通信應支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。

圖26通信管理

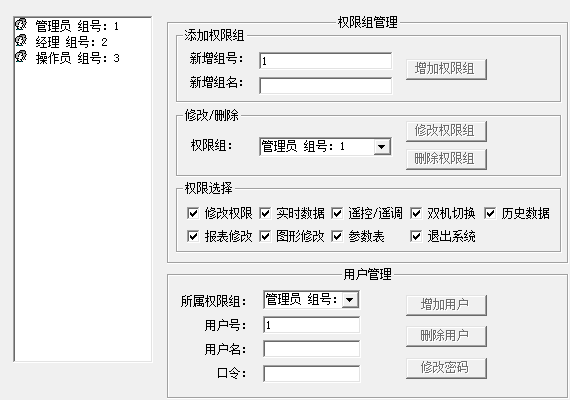

5.13用戶權限管理

應具備設置用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控操作，運行參數修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

圖27用戶權限

5.14故障錄波

應可以在系統發生故障時，自動準確地記錄故障前、后過程的各相關電氣量的變化情況，通過對這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。其中故障錄波共可記錄16條，每條錄波可觸發6段錄波，每次錄波可記錄故障前8個周波、故障后4個周波波形，總錄波時間共計46s。每個采樣點錄波至少包含12個模擬量、10個開關量波形。

圖28故障錄波

5.15事故追憶

可以自動記錄事故時刻前后一段時間的所有實時掃描數據，包括開關位置、保護動作狀態、遙測量等，形成事故分析的數據基礎。

用戶可自定義事故追憶的啟動事件，當每個事件發生時，存儲事故前10個掃描周期及事故后10個掃描周期的有關點數據。啟動事件和監視的數據點可由用戶*定和隨意修改。

圖29事故追憶

6硬件及其配套產品

序號	設備	型號	圖片	說明
1	能量管理系統	Acrel-2000MG		內部設備的數據采集與監控，由通信管理機、工業平板電腦、串口服務器、遙信模塊及相關通信輔件組成。 數據采集、上傳及轉發至服務器及協同控制裝置 策略控制:計劃曲線、需量控制、削峰填谷、備用電源等
2	顯示器	25.1英寸液晶顯示器		系統軟件顯示載體
3	UPS電源	UPS2000-A-2-KTTS		為監控主機提供后備電源
4	打印機	HP108AA4		用以打印操作記錄，參數修改記錄、參數越限、復限，系統事故，設備故障，保護運行等記錄，以召喚打印為主要方式
5	音箱	R19U		播放報警事件信息
6	工業網絡交換機	D-LINKDES-1016A16		提供16口百兆工業網絡交換機解決了通信實時性、網絡安全性、本質安全與安全防爆技術等技術問題
7	GPS時鐘	ATS1200GB		利用gps同步衛星信號，接收1pps和串口時間信息，將本地的時鐘和gps衛星上面的時間進行同步
8	交流計量電表	AMC96L-E4/KC		電力參數測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率,頻率、功率因數等)、復費率電能計量、 四象限電能計量、諧波分析以及電能監測和考核管理。多種外圍接口功能:帶有RS485/MODBUS-RTU協議:帶開關量輸入和繼電器輸出可實現斷路器開關的"遜信“和“遙控”的功能
9	直流計量電表	PZ96L-DE		可測量直流系統中的電壓、電流、功率、正向與反向電能。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能
10	電能質量監測	APView500		實時監測電壓偏差、頻率俯差、三相電壓不平衡、電壓波動和閃變、諾波等電能質量，記錄各類電能質量事件,定位擾動源。
11	防孤島裝置	AM5SE-IS		防孤島保護裝置，當外部電網停電后斷開和電網連接
12	箱變測控裝置	AM6-PWC		置針對光伏、風能、儲能升壓變不同要求研發的集保護，測控，通訊一體化裝置，具備保護、通信管理機功能、環網交換機功能的測控裝置
13	通信管理機	ANet-2E851		能夠根據不同的采集規的進行水表、氣表、電表、微機保護等設備終端的數據果集匯總: 提供規約轉換、透明轉發、數據加密壓縮、數據轉換、邊緣計算等多項功能:實時多任務并行處理數據采集和數據轉發，可多鏈路上送平臺據:
14	串口服務器	Aport		功能:轉換“輔助系統"的狀態數據，反饋到能量管理系統中。 1)空調的開關，調溫，及完全斷電(二次開關實現) 2)上傳配電柜各個空開信號 3)上傳UPS內部電量信息等 4)接入電表、BSMU等設備
15	遙信模塊	ARTU-K16		1)反饋各個設備狀態，將相關數據到串口服務器: 讀消防VO信號，并轉發給到上層(關機、事件上報等) 2)采集水浸傳感器信息，并轉發3)給到上層(水浸信號事件上報) 4)讀取門禁程傳感器信息，并轉發

7結束語

綜上所述，光儲充一體化電站具有較大的現實和經濟意義，它的關鍵技術應包含充電系統、監控系統、光伏系統、儲能系統等結構設計，同時在電站儲能系統設計中應選擇磷酸鐵鋰電池，且能量管理策略的設置需要結合當地電網負荷情況和電價政策，讓系統設計滿足安全可靠和經濟節能要求，確保光儲充一體化電站的*佳經濟運。

?
