LM248 四路UA741雙極性運算放大器技術手冊
LM248和LM348由四個獨立的高增益內部補償?shù)凸β?a target="_blank">運算放大器組成，其設計旨在提供與熟悉的UA741運算放大器相同的功能特性。此外，所有四個放大器的總電源電流與單個UA741型運算放大器的電源電流兼容。其他特征包括輸入偏移電流和輸入偏置電流，它們遠小于標準UA741的那些。此外，通過獨立偏置每個放大器并使用最小化熱耦合的布局技術，實現了放大器之間的出色隔離。
數據手冊：*附件：LM248 四路UA741雙極性運算放大器技術手冊.pdf
LM248和LM348可用于使用多個UA741型放大器的情況，以及需要放大器匹配或高封裝密度的應用。
功能
低電源電流：每個放大器0.53mA
AB類輸出級：無交叉失真
與LM124、LM224、LM324的引腳兼容性
低輸入偏移電壓：1 mV
低輸入偏移電流：2nA
低輸入偏置電流：30 nA
增益帶寬積：1.3 MHz
放大器之間的高隔離度：120 dB
輸入和輸出過載保護
線路圖

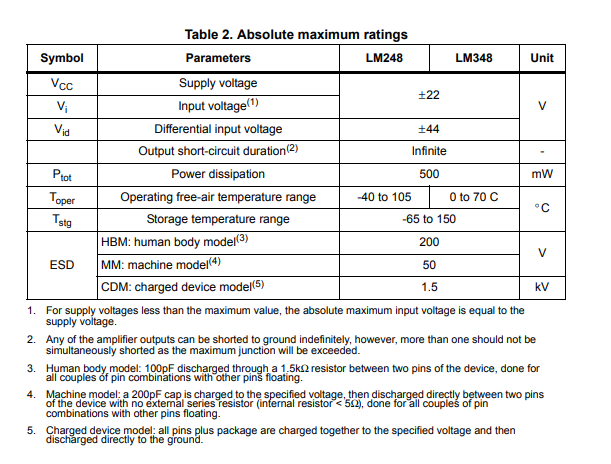

絕對最大額定值

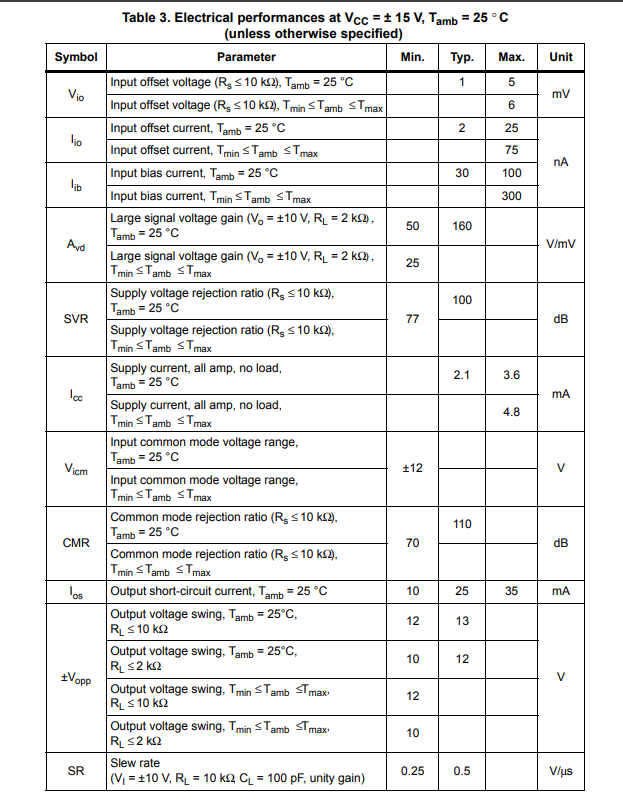

電氣特性
