ADL8113是一款帶旁路開關的低噪聲放大器（LNA），可提供10MHz至12GHz的寬帶操作。ADL8113在200MHz至6GHz范圍內提供3.8dB的低噪聲系數和35.5dBm的輸出三階截距點（OIP3）。ADL8113提供14.0dB的小信號增益，在頻率、溫度、電源和設備之間保持穩定。

數據手冊：*附件：ADL8113 10MHz至12GHz低噪聲放大器，帶10MHz至14GHz旁路開關技術手冊.pdf

放大器和兩個SP4T反射開關的集成允許通過該器件的多條路徑。當存在大輸入信號時，開關的添加還提供了高輸入三階截距（IIP3）路徑。通過集成電源去耦電容器，需要最小的外部電源去耦。

ADL8113完全適用于-40°C至+85°C的溫度范圍。ADL8113采用6mm×6mm、28端子焊盤柵格陣列（LGA）封裝。

特性
具有多種旁路模式的寬帶放大器
4針可選操作模式
內部放大器模式，工作頻率為10MHz至12GHz
內部旁路模式，工作頻率為10MHz至14GHz
10MHz至14GHz的兩種外部旁路模式
集成電源去耦
反光旁路開關
在內部放大器模式下
小信號增益：200MHz至6GHz的典型值為14.0dB
OP1dB:200MHz至6GHz的典型值為20.5dBm
OIP3:200MHz至6GHz的典型值為35.5dBm
OIP2:9GHz至12GHz的典型值為44.6dBm
噪聲系數：200MHz至6GHz的典型值為3.8dB
在內部旁路開關模式下
插入損耗：200MHz至6GHz的典型值為2.2dB
工作溫度范圍：-40°C至+85°C
符合RoHS標準，6mm×6mm，28端子LGA

引腳配置和功能描述

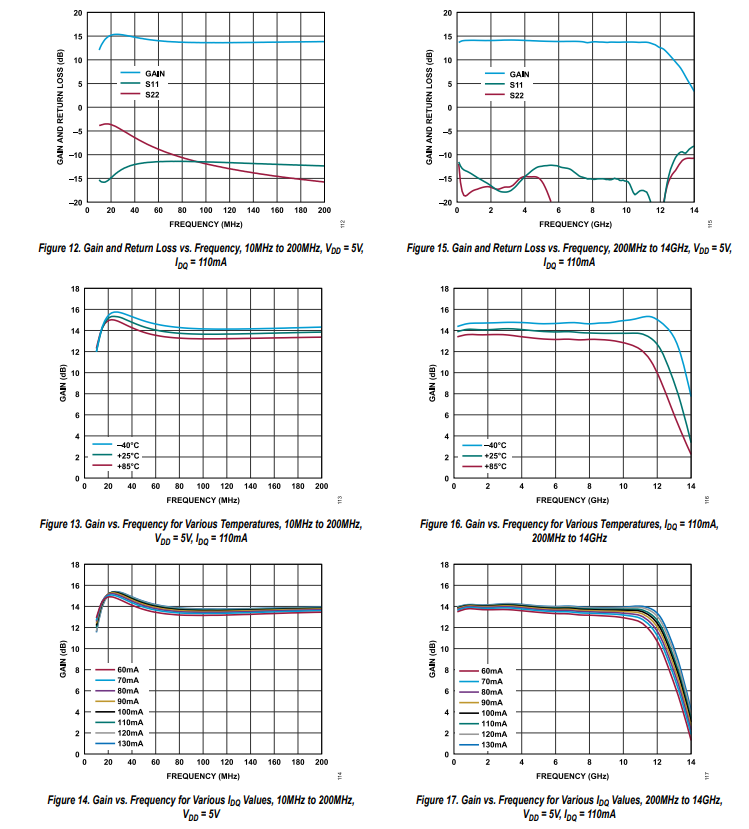

典型性能特性

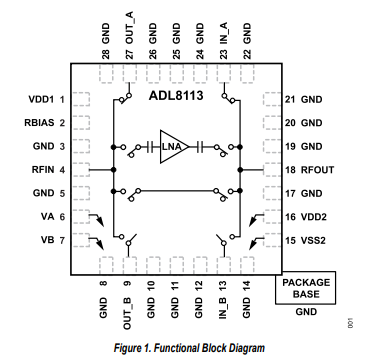

功能框圖

應用

電子測試和測量設備
電子戰
無線接收器
