OPA388-Q1 和 OPA2388-Q1 ( OPAx388-Q1) 是自動低噪聲、快速穩定、零漂移高精度運算放大器，可實現軌到軌輸入和輸出運行。優異交流性能與僅為 0.25μV 的失調電壓以及 0.005μV/°C 的溫度漂移相結合，使 OPAx388-Q1 成為驅動高精度高分辨率模數轉換器 (ADC) 的理想選擇。零交叉技術更大程度地減小了共模范圍內的失調電壓變化。低漂移和超低 1/f 噪聲相結合，使 OPAx388-Q1 能夠監視和檢測故障情況，而不會影響信號完整性。

數據手冊：*附件：OPA388-Q1 符合汽車標準的寬帶寬、零溫漂、零交叉、精密放大器技術手冊.pdf

這些器件的額定工業溫度范圍均為 -40°C 至 +125°C。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔 (OPA388-Q1)
– 可幫助進行功能安全系統設計的文檔
(OPA2388-Q1: VSSOP)
? 零漂移：±0.005μV/°C
? 零交叉：140dB CMRR 真正 RRIO
? 低噪聲：1 kHz 時為 7.0 nV√Hz
? 無 1/f 噪聲：140nVPP（0.1Hz 至 10Hz）
? 快速穩定：2μs（1V，0.01%）
? 增益帶寬：10MHz
? 單電源：2.5V 至 5.5V
? 雙電源：±1.25V 至 ±2.75V
? 真正的軌至軌輸入
? 輸入已濾除 EMI 和 RFI
? 行業標準封裝：VSSOP-8、SOT-23-5

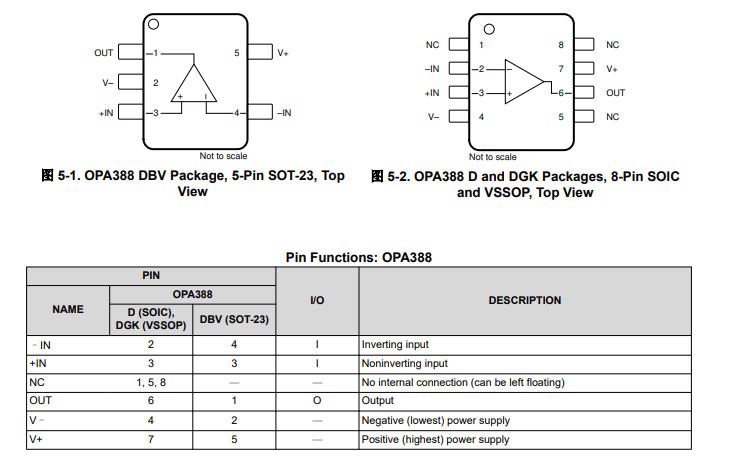

引腳功能和配置

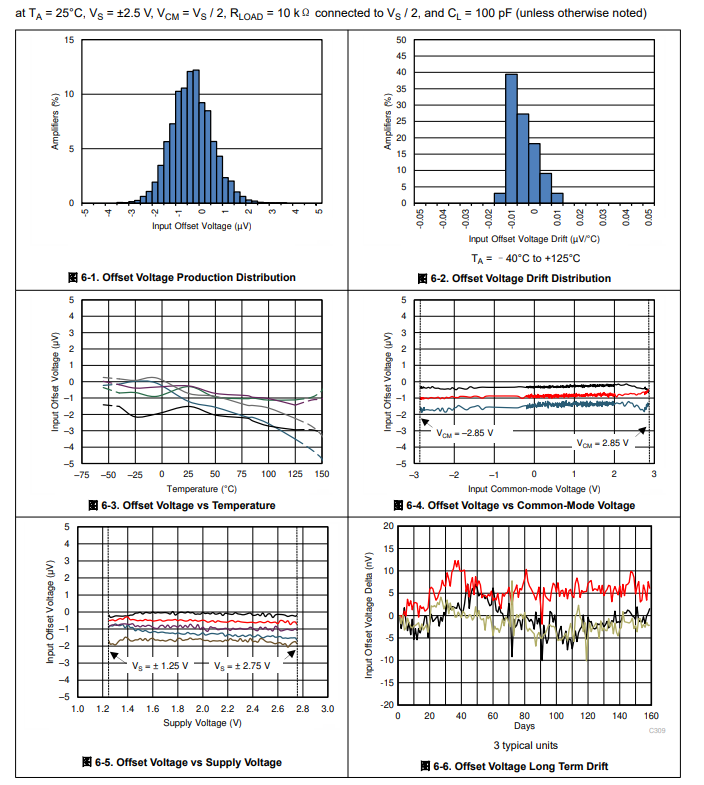

典型特性

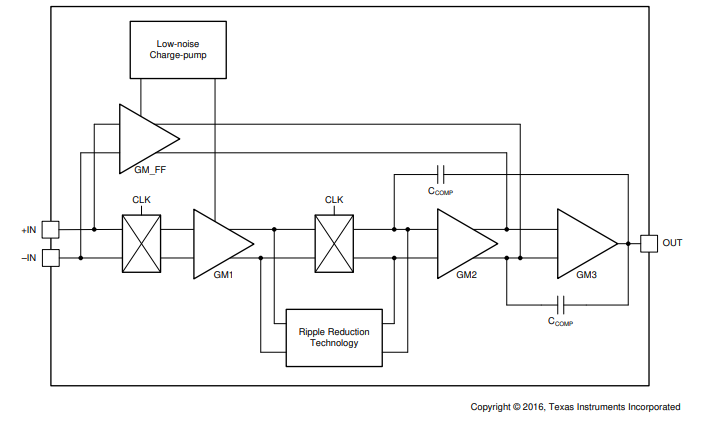

功能方框圖

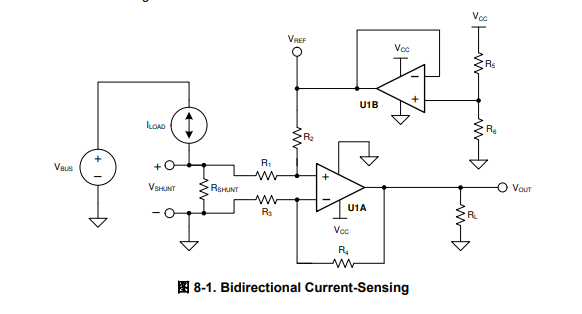

典型應用
此單電源、低壓側、雙向電流傳感設計示例可檢測-1 A至+1的負載電流A.單端輸出范圍為110 mV至3.19 V。由于低電壓，該設計使用OPA388-Q1偏移電壓和軌到軌輸入和輸出。其中一個放大器被配置為差分放大器另一個放大器提供參考電壓。

應用
? 混合動力汽車/電動汽車逆變器和電機控制
? 電池管理系統 (BMS)
? 直流/直流轉換器
? 車載充電器 (OBC) 和無線充電器
