OPA320-Q1 和 OPA2320-Q1 (OPAx320-Q1) 器件是經過優化的新一代精密低壓 CMOS 運算放大器 (op amps)，具有極低噪聲和寬帶寬。這些器件可在僅 1.45mA 的低靜態電流下運行。

數據手冊：*附件：OPA320-Q1 通過汽車級認證的精密、零交叉、20MHz、0.9pA、Ib、RRIO、CMOS 運算放大器技術手冊.pdf

OPAx320-Q1 非常適用于低功耗、單電源類 應用。低噪聲 (7nV/√Hz) 和高速運行特性使這些器件同樣非常適合驅動采樣模數轉換器 (ADC)。其他 應用 包括信號調節和傳感器放大。

OPAx320-Q1 具有零交叉失真的線性輸入級，能夠在整個輸入范圍內提供 114dB（典型值）的出色共模抑制比 (CMRR)。共模輸入范圍將正負電源電壓分別擴展了 100mV。輸出電壓擺幅通常在 10mV 電源軌內。

此外，OPAx320-Q1 還具有 1.8V 至 5.5V 的寬電源電壓范圍，而且在整個電源電壓范圍內的 PSRR 都極為出色 (106dB)。這些 特性 使得 OPAx320-Q1 適用于直接從電池運行， 而無需調節的 高精度、低功耗類應用。

OPAx320-Q1 器件采用 8 引腳 VSSOP (DGK) 封裝。

特性
? 符合汽車應用 標準
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 1 級：–40°C 至 125°C 的環境工作溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C4B
? 零交叉失真時的精度：
– 低偏移電壓：150μV（最大值）
– 高共模抑制比 (CMRR)：114dB
– 軌到軌 I/O
? 低輸入偏置電流：0.9pA（最大值）
? 低噪聲：10kHz 時為 7nV/√Hz
? 高帶寬：20MHz
? 轉換率：10V/μs
? 靜態電流：每通道 1.45mA
? 單電源電壓范圍：1.8V 到 5.5V
? 單位增益穩定
? 小型超薄小外形尺寸 (VSSOP) 封裝

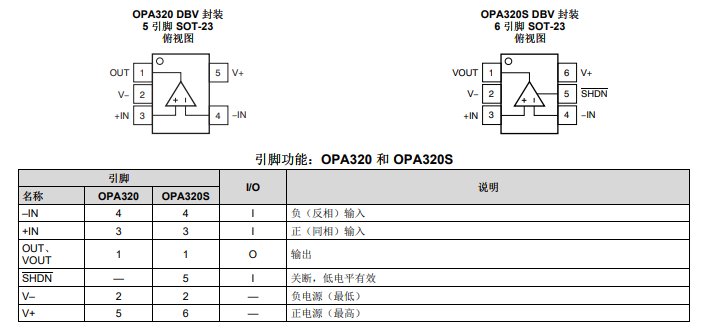

引腳功能和配置

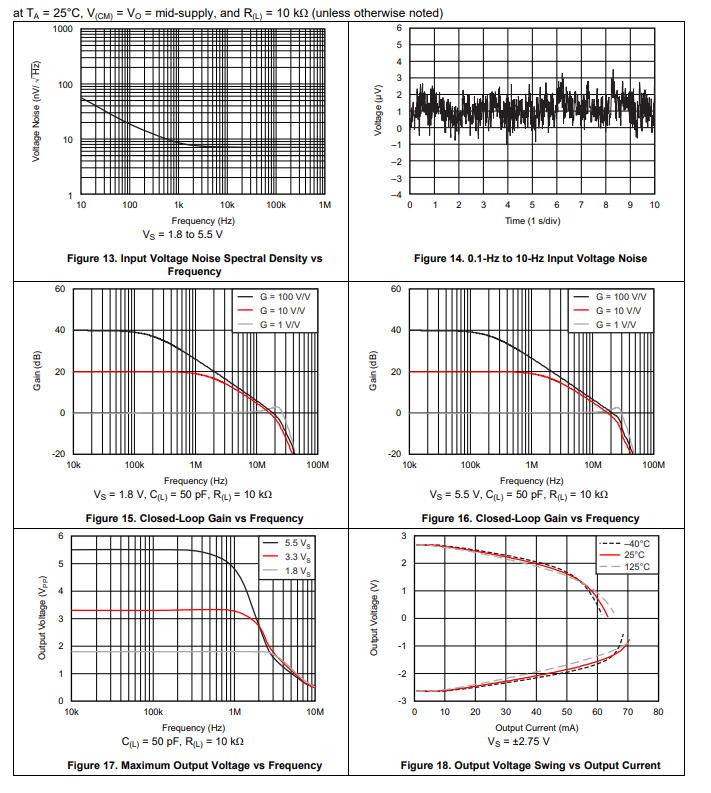

典型特性

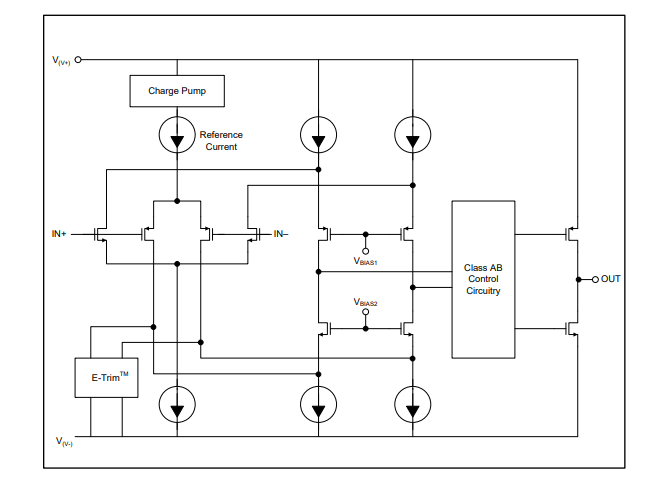

功能方框圖

應用
? 汽車
? 高阻抗傳感器信號調節
? 互阻抗放大器
? 測試和測量設備
? 可編程邏輯控制器 (PLC)
? 電機控制環路
? 通信
? 輸入和輸出 ADC 和 DAC 緩沖器
? 有源濾波器
