基本定義與系統構成

車載智能終端4G全網通硬件TBOX（Telematics Box），也被稱為遠程信息處理控制單元（Telematics Control Unit，TCU），是車聯網系統中重要的組成部件，是車輛智能網聯系統得以實現的關鍵設備。整個智能網聯通訊系統架構由車端、通道、云端、后端、智能終端組成，TBOX作為車端的關鍵設備，起到連接車輛與云端的橋梁作用。

移動管家車載智能終端4G全網通硬件TBOX集成了先進的無線全網通數據4g通訊模塊，高精度北斗雙模GPS，低功耗藍牙4.0模塊，高性能六軸重力和陀螺傳感器，車載ECU電腦通訊橫塊，可選配語音喇叭和麥克風，可選配外接TF數據存儲，和數據加密芯片。可選配SOS按鈕，Acc信號輸入，汽車通訊兩路CAN，可外接485和232攝像頭，溫度傳感器，油量傳感器，打卡器等外接設備。兼容轎車和商用車，12V/24V電源系統，可以將車輛運行狀態，車況數據，車輛油耗數據，駕駛者操控數據等通過無線模塊上傳至車聯網管理平臺，車聯網管理平臺通過終端數據，統計京輛軌跡，駕駛行為，油耗統計，防盜追蹤等實現遠程車隊管理，通過規范駕駛行為，降低車輛油耗。

硬件組成與特點

硬件模塊

TBOX通常由一塊處理器、一個GPS模塊、一個無線模塊（如4G），并支持多種接口（如CAN總線、USB、RS - 232、藍牙等）組成。常見的設計架構為MPU + MCU，MPU用來實現應用程序功能，MCU主要用來控制電源管理及接入汽車CAN總線，當然也存在只有MCU的架構。這種MPU + MCU架構既利用了MCU的實時性，又利用了MPU上運行穩定的網絡協議和文件系統資源。TBOX主要包括CAN模塊、MCU模塊、4G模塊、GPS模塊等。

相關配件

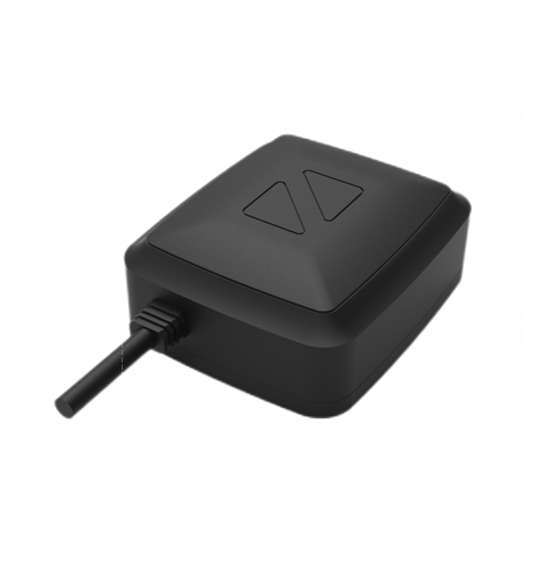

與TBOX配套的硬件還有GPS天線、4G天線等。其中，內置的SIM卡一般為中國聯通和移動的SIM卡，以實現4G全網通功能。

性能參數

存儲：內置大容量存儲芯片，如NANDFlash（1Gb），支持日志、報文、盲區補傳數據存儲。

傳感器：高靈敏度6軸加速度傳感器，支持駕駛行為分析、碰撞、異動等車況判斷。

加密芯片：硬件加密芯片采用對稱和非對稱加密，實現數據加密和密鑰管理。

電源：電源工作電壓DC9 - 33V，額定電壓為12V/24V，工作電流120mA@12V（平均），休眠電流3mA@12V。

無線傳輸：網絡制式全網通，LTE TDD支持B38/B39/B40/B41。

衛星定位：采用GPS + BD雙模定位，水平定位精度達2.5m。

功能接口：具備2路CAN接口、1路RS232串口、1路LED輸出、2路搭鐵輸出、1路USB上網口、1路ADC輸入、1路ACC輸入、1路語音功放輸出、1路ECALL輸入。

物理特性：外殼尺寸為136.1mm * 80mm * 30mm±2mm，外殼材料為PP熱塑性塑料，整機重量136g，防護等級IP54，工作溫度范圍為 - 30℃～ + 75℃，存儲溫度范圍為 - 40℃～ + 85℃，濕度范圍為5%～95%無冷凝。

功能用途

數據采集與傳輸

數據采集：可以有效、穩定、安全、可靠、準確地采集汽車工況數據、行駛數據、位置信息、BMS系統、故障數據和司機駕駛行為信息等核心數據。通過車身CAN總線、GPS/BD、加速度傳感器等完成對車輛狀態信息的采集，如車輛的位置、姿態、運行狀態等信息。

數據傳輸：將采集到的數據通過無線網絡（4G）傳輸?shù)胶笈_服務器進行存儲、分析和回放，為車輛的管理、維護和優化提供數據支持。

遠程控制

用戶可以使用手機APP和Web客戶端通過TSP平臺下發指令給TBOX終端，對車輛進行控制操作，如鎖車、開關空調、開關車門車窗等，實現車輛的遠程控制功能，提升車輛使用的便捷性。

遠程診斷

支持遠程診斷，分為主動診斷和被動診斷。通過主動查詢和被動接收OBD信息，對車輛的狀態做一個診斷，可支持不同診斷協議，如ISO15765、SAEJ1939以及ISO27145協議，實現對車輛ECU的遠程診斷，有助于及時發現車輛故障并進行維修。

其他功能

定位跟蹤：利用GPS + BD雙模高精度定位，能夠?qū)崟r準確地獲取車輛的位置信息，可用于車輛的定位跟蹤和監控。

防盜報警：通過高靈敏度的加速度傳感器等，對車輛的異常情況進行監測，如碰撞、異動等，并及時發出報警信息，增強車輛的安全性。

駕駛習慣分析：基于采集到的車輛行駛數據和司機駕駛行為信息，對司機的駕駛習慣進行分析，如急加速、急剎車、超速等，為司機提供駕駛建議，同時也有助于提高車輛的燃油經濟性和安全性。

信息安全：采用硬件加密芯片進行對稱和非對稱加密，實現數據加密和密鑰管理，保障車輛數據傳輸和存儲的安全性。

應用場景

民用車輛

適用于私家車、網約車、共享汽車、分時租車等多種民用車輛類型。在私家車中，車主可以通過手機遠程控制車輛，提前開啟空調等；對于網約車和共享汽車，運營商可以通過TBOX對車輛進行實時監控和管理，提高運營效率和安全性。

營運車輛

可實現營運車輛、公交車輛掃碼檢票、支付的智能化管理。同時，對于國六排放車輛，TBOX可用于國六OBD排放終端遠程在線監控系統，滿足日益嚴格的環保標準要求。

庫存車管理

能夠?qū)崿F(xiàn)車輛/站場的管理，為大量產生過剩的庫存車管理提供良好的資金管控，實時掌握庫存車的狀態和位置信息。
