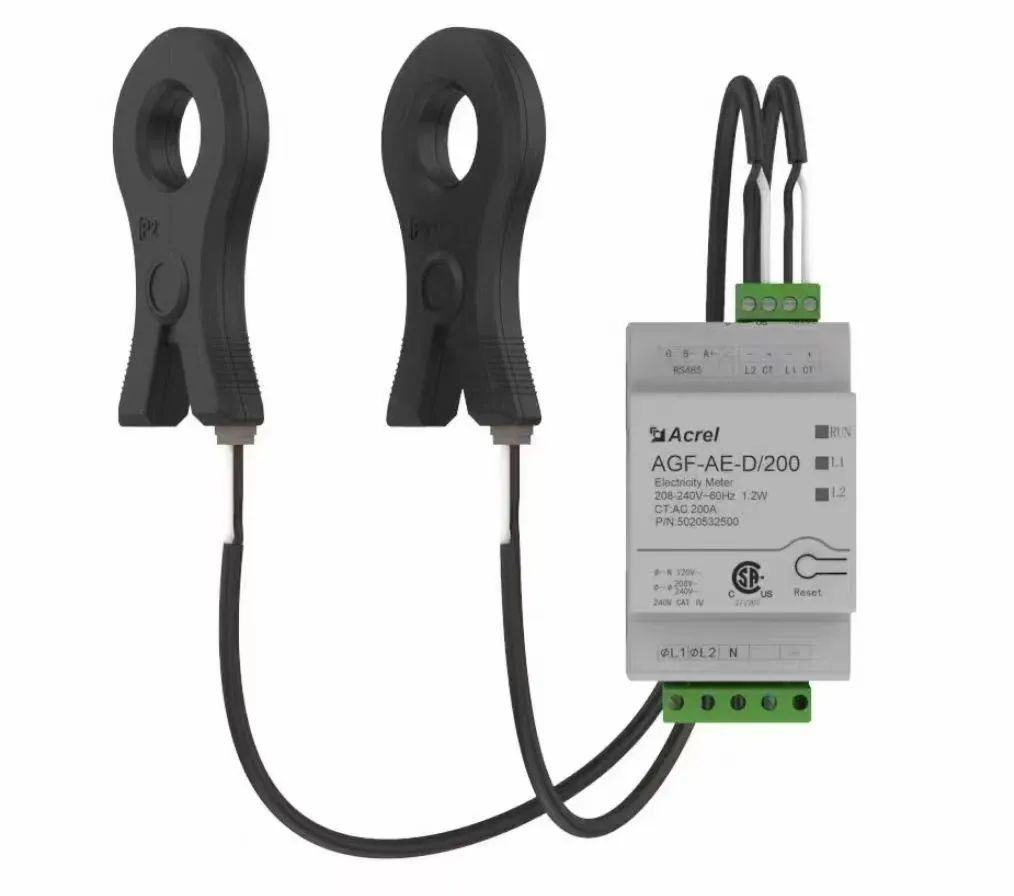

裂相電表擁有UL和ANSI認證，該款儀表適用于分布式光伏并網柜的功率監測、歐美兩線制光伏逆變器逆功率檢測及各種電參量測量等應用。具有無需拆一次母線、接線簡 單方便、施工安全，為用戶節約改造成本、提高效率等特點。它集成全部電力參數的測量(如電 流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)以及全面的電能監測和考核管理。

1 概述

在單逆變器系統中，裂相電表直接與逆變器相連。如果您的變頻器有一個內置的收入等級表（RGM；該變頻器 被稱為收入等級變頻器），您可以在 RGM 的同一總線上連接一個外部儀表。

在并網點安裝電表或者電流傳感器，當檢測到有電流流向電網時，逆變器輸出功率不變，啟動雙向變流器，把多出的電能儲存在蓄電池中，等光伏功率下降或者負載功率增大時再放出。

2 應用場景-家用儲能

①對電能參數進行采樣，逆變器或能量管理系統（EMS）與之通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電。

②采用標準DIN35mm導軌式安裝，具有體積小、安裝方便、易組網等優點。

③互感器毫安級輸出，精度更高。

④開口式互感器安裝，更加方便現場接線。

⑤100ms響應時間，更快實現逆流檢測，給逆變器調節功率時間更充裕。

⑥可應用于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統。

3 安裝和連接儀表

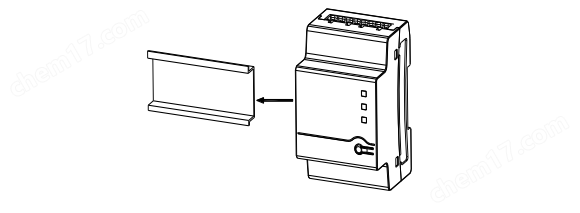

將裂相電能表安裝在 35mm 的工業標準導軌上。

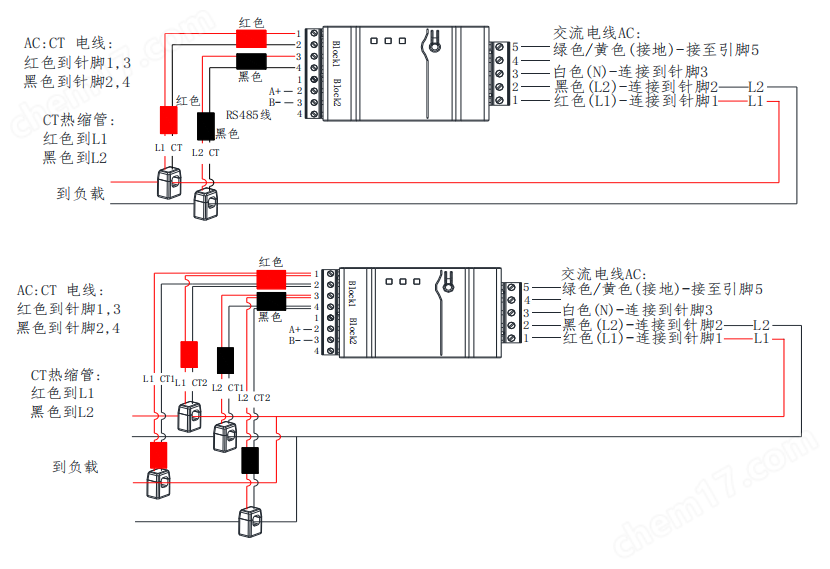

如果要將儀表連接到變頻器，請參閱下面的連接圖

4 尺寸

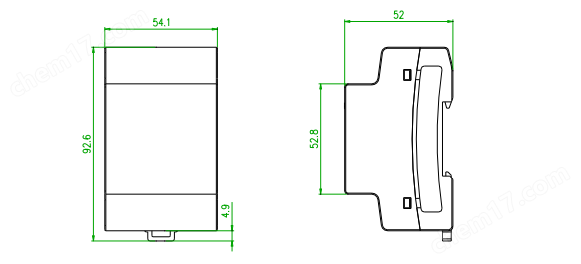

儀表尺寸（±0.5mm）

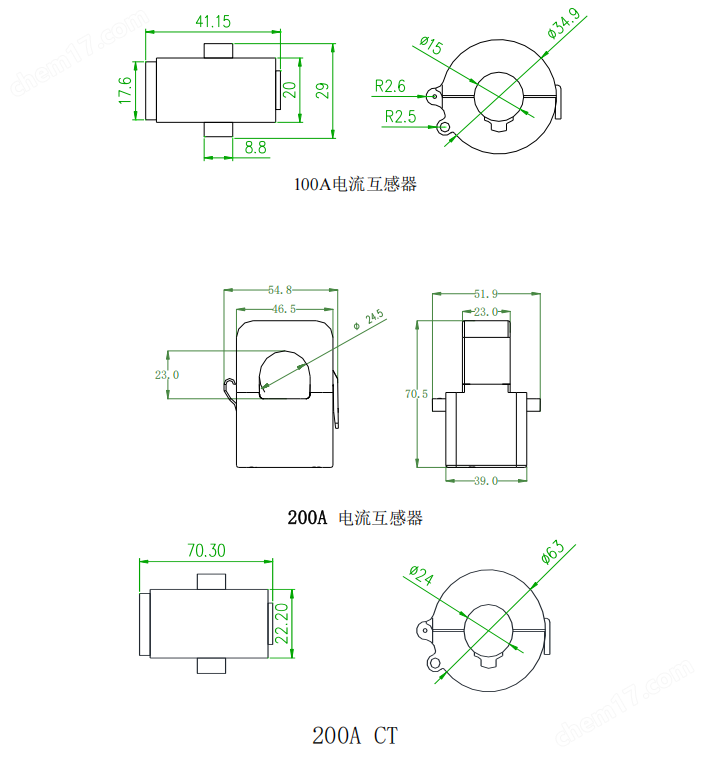

電流互感器尺寸（±0.5mm）

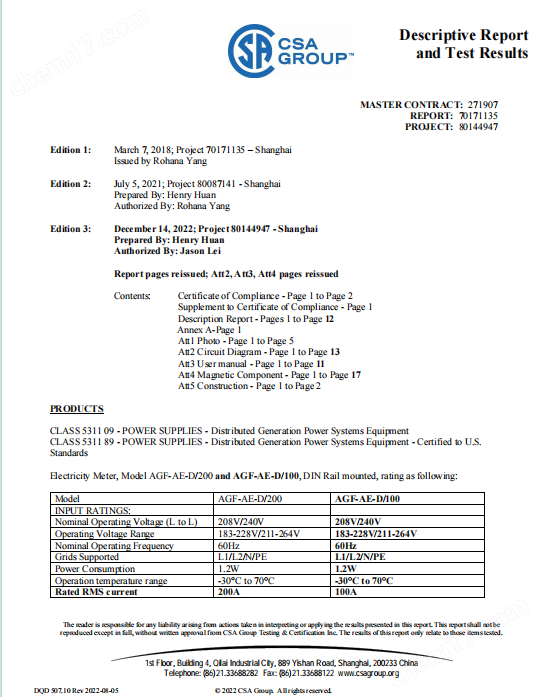

5裂相電能表認證

CE/UL/FCC/ADA

補充小知識

裂相供電系統（以北美為例）

在北美地區，住宅常用120V/240V裂相供電（Split-Phase Power）：

變壓器次級繞組中心抽頭接地，提供兩路120V電壓（相位差180°），組合后可輸出240V供大功率電器（如空調、電爐）。

裂相電表需同時測量兩路120V負載的電能，并累加計算總用電量。

北美裂相配電系統用CSA認證開口電流互感器

AKH-0.66 K-Φ24C 200A/40mA 開口電流互感器

1.產品特點

產品外形美觀，安裝、接線方便，主要用于電力運維及用電改造項目，一般輸出為小電流信號，開口式可拆卸式設計，具有體積小、精度高、帶載能力強、安裝方便等優點，可與我司AMC16多回路監控儀表、AGF系列導軌智能電表配合使用。

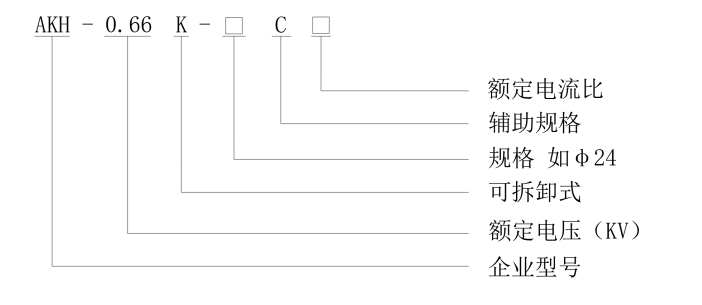

2.型號說明

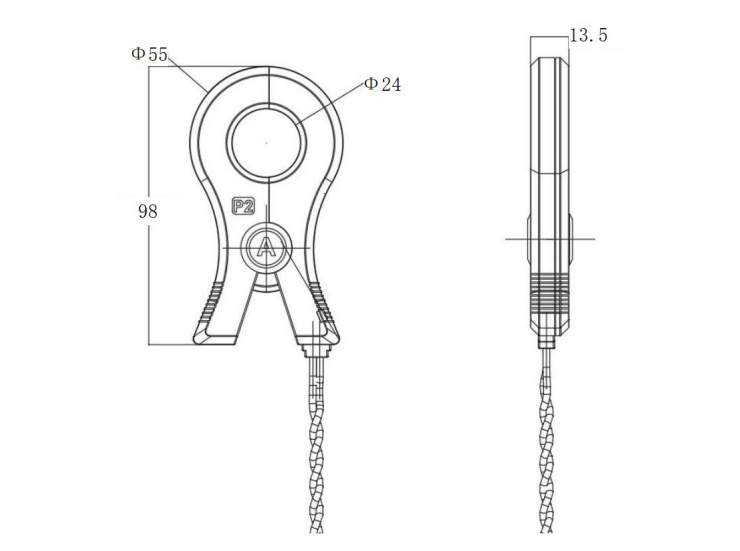

3.規格參數規格（單位：mm，公差：±1mm）

注：互感器二次引出線為 22AWG 雙芯線，其中紅色 S1，黑色 S2。

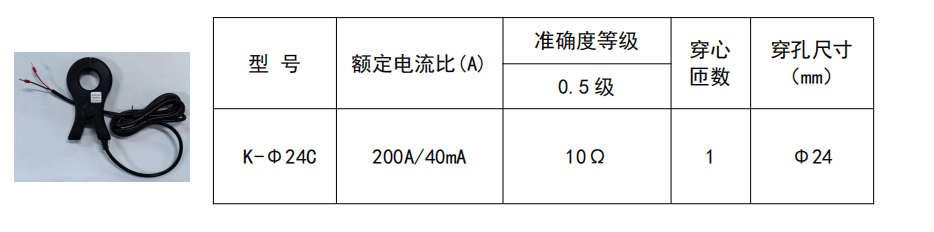

4.規格參數對照表

注：如需其他變比，可聯系定制。（限200A以下）

5. 使用環境

（1）額定工作電壓 AC0.66kV（等效 AC0.69kV，GB/T156-2017）

（2）額定頻率 50-60Hz

（3）環境溫度-30℃~70℃

（4）海拔高度≤3000m

（5）工頻耐壓 3000V/1min 50Hz

（6）用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

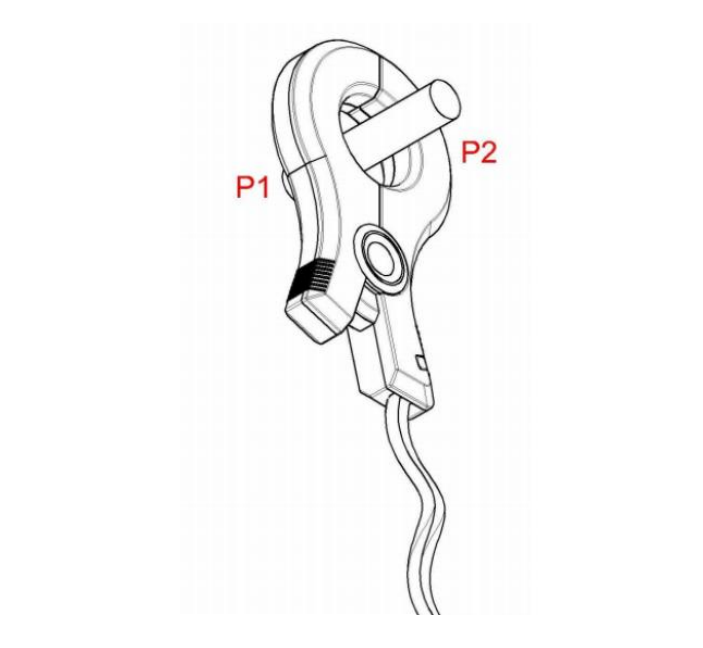

6. 安裝說明

7.應用案例

搭配安科瑞AGF-AE-D/200導軌式智能電表：部分配電箱體積小，AGF-AE-D/200 原裝互感器裝不下，用羅氏線圈精度低、成本高，可采用該款超薄電流互感器，方便安裝，輕松搞定，適用于北美裂相配電系統，獲CSA(與UL互認)認證。
