TPS3702-Q1 是一款集成過壓和欠壓窗口電壓檢測器，采用小型 SOT-6 封裝。這款高精度電壓檢測器非常適合在低電壓電源軌上工作且電源容差裕量較小的系統。0.55% 和 1.0% 的低閾值遲滯選項可防止在受監控電源處于正常工作范圍內時發出錯誤的復位信號。內部抗干擾和噪聲濾波器進一步消除了由錯誤信號引起的錯誤復位。
*附件：tps3702-q1.pdf

TPS3702-Q1 不需要任何外部電阻器來設置過壓和欠壓復位閾值，這進一步提高了整體精度并減小了解決方案的尺寸和成本。SET 引腳用于在每個器件中設計的兩個可用閾值電壓之間進行選擇。單獨的 SENSE 輸入引腳和 VDD 引腳可實現安全關鍵型和高可靠性系統所尋求的冗余。該器件還具有用于 OV 和 UV 引腳的獨立復位輸出;由于采用漏極開路配置，UV 和 OV 可以連接在一起。

該器件具有 7μA 的低典型靜態電流規格。TPS3702-Q1 專為汽車應用而設計，符合 AEC-Q100 1 級標準。

特性

• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 輸入電壓范圍：2V 至 18V
• 高閾值精度：
  • 0.25%（典型值）
  • 0.9%（–40°C 至 125°C）
• 固定窗口閾值針對 1V 至 5V 之間的標稱電源軌進行了優化
• 開漏輸出，用于過壓和欠壓指示
• 內部抗干擾能力
• 使用 SET 引腳調整閾值
• 低靜態電流：7μA （典型值）
• 內部閾值滯后：0.55%、1.0%
• SOT-6 封裝

參數

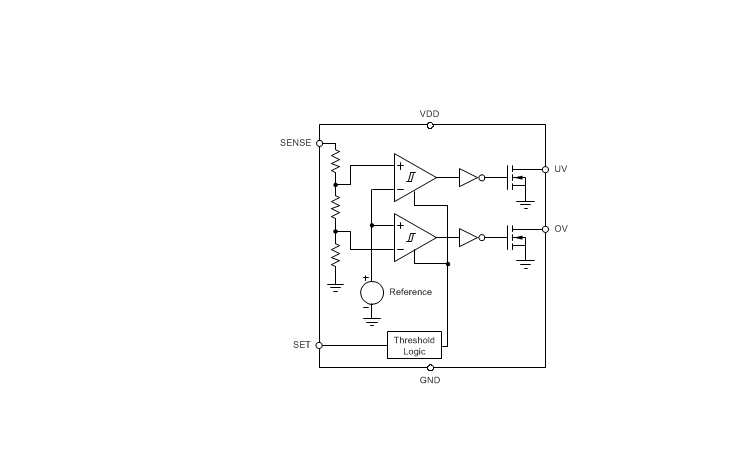

方框圖

1. 產品概述

• ?類型?：汽車級高精度過壓和欠壓監控器。
• ?AEC-Q100認證?：適用于汽車電子應用，滿足AEC-Q100標準，溫度等級1：-40°C至125°C。
• ?封裝?：SOT-6封裝。

2. 主要特性

• ?輸入電壓范圍?：2V至18V。
• ?高精度閾值?：過壓和欠壓閾值準確度高，典型值為±0.25%，-40°C至125°C范圍內為±0.9%。
• ?固定窗口閾值?：針對1V至5V標稱電壓軌進行優化。
• ?漏極開路輸出?：過壓（OV）和欠壓（UV）指示輸出。
• ?內部遲滯?：減少誤觸發，提高穩定性。
• ?低靜態電流?：典型值為7μA。
• ?SET引腳配置?：允許用戶選擇兩種不同的精度帶。

3. 電氣特性

• ?供電電壓?：VDD范圍為2V至18V。
• ?輸出電流?：UV和OV引腳輸出電流限制為±40mA。
• ?低電平輸出電壓?：VOL在VDD=1.3V至18V，IOUT=0.4mA至5mA時，典型值為250mV。
• ?閾值電壓?：過壓和欠壓閾值電壓可通過SET引腳配置，具有高精度和內部遲滯。
• ?啟動延遲?：tSD典型值為300μs。

4. 功能描述

• ?過壓和欠壓檢測?：當監測的電壓（SENSE引腳）超過設定的過壓閾值或低于設定的欠壓閾值時，相應的輸出引腳（OV或UV）將被拉低。
• ?內部遲滯?：防止因電壓波動引起的誤觸發。
• ?SET引腳配置?：允許用戶通過SET引腳選擇兩種不同的精度帶，以適應不同的應用需求。
• ?獨立復位輸出?：OV和UV引腳具有獨立的復位輸出，適用于需要分別監控過壓和欠壓的應用場景。

5. 應用場景

• ?汽車電子?：適用于汽車安全應用、信息娛樂系統、FPGA和ASIC應用、DSP基系統、前后攝像頭、汽車?yán)走_(dá)系統等。
• ?高可靠性系統?：獨立的SENSE輸入引腳和VDD引腳提供冗余，適用于安全關鍵型和高可靠性系統。

6. 封裝與尺寸

• ?封裝類型?：SOT-6封裝，尺寸為2.90mm × 1.60mm。

7. 應用指南

• ?設計考慮?：包括窗口電壓檢測器的考慮因素、輸入和輸出配置、對SENSE引腳電壓瞬變的免疫性等。
• ?布局建議?：推薦將VDD解耦電容放置在靠近器件的位置，避免使用長VDD供電節點跡線。

8. 支持資源

• ?數據手冊?：提供了詳細的技術規格、應用指南和布局建議。
• ?評估模塊?：TPS3702CX33EVM-683評估模塊可用于初始電路性能評估。
• ?TI E2E?支持論壇?：提供技術支持和社區幫助。

9. 注意事項

• ?靜電防護?：在處理和安裝過程中需采取適當?shù)撵o電防護措施。
• ?電源管理?：確保VDD引腳電壓在推薦范圍內，避免超過絕對最大額定值。
• ?溫度范圍?：確保設備在推薦的工作溫度范圍內使用。
