TPS3760-Q1 是一款 65 V 輸入電壓檢測器，具有 1 μA I DD 和 1% 的精度，檢測時間短。該設備可直接連接到 12 V / 24 V 汽車電池系統，用于持續監測過壓 （OV） 或欠壓 （UV） 情況;憑借其內部電阻分壓器，它提供了最小的總解決方案尺寸。寬磁滯電壓選項可用于忽略冷啟動、啟停和各種汽車電池電壓瞬變。SENSE 引腳上的內置遲滯可防止在監控電源電壓軌時出現錯誤的復位信號。
*附件：TPS3760-Q1 具有可編程檢測和復位延遲功能的汽車高壓監控器數據表.pdf

獨立的 VDD 和 SENSE 引腳允許高可靠性汽車系統尋求冗余，并且 SENSE 可以監控比 VDD 更高和更低的電壓。SENSE 引腳的高阻抗輸入支持可選使用外部電阻器。CTS 和 CTR 引腳允許對 RESET 信號的上升沿和下降沿進行延遲調整。此外，CTS 通過忽略受監控電壓軌上的電壓毛刺來充當去抖器;CTR 作為手動重置 （MR） 運行，可用于強制系統重置。

TPS3760 采用 4.1mm×1.9mm SOT 14 引腳封裝。TPS3760 可在 –40°C 至 +125°C T A 范圍內工作。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度 T A
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C7B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 寬電源電壓范圍：2.7 V 至 65 V
• SENSE 和 RESET 引腳為 65 V 等級
• 低靜態電流：1 μA（典型值）
• 靈活且寬電壓閾值選項
  • 2.7 V 至 36 V（最大精度為 1.5%）
  • 800 mV 選項（最大精度為 1%）
• 內置磁滯 （V HYS）
  • 百分比選項：2% 至 13%（1% 步長）
  • 固定選項：V TH < 8 V = 0.5 V、1 V、1.5 V、2 V、2.5 V
• 可編程復位時間延遲
  • 10 nF = 12.8 毫秒，10 μF = 12.8 秒
• 可編程感應時間延遲
  • 10 nF = 1.28 毫秒，10 μF = 1.28 秒
• 手動重置 （MR） 功能
• 輸出復位鎖存功能
• 輸出拓?fù)洌郝O開路或推挽式

參數

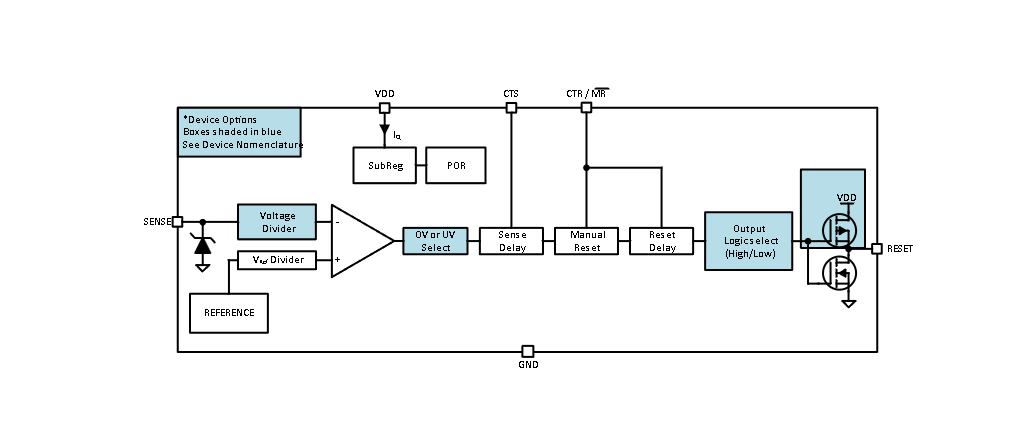

方框圖

1. 產品概述

• ?類型?：汽車高壓監控器
• ?特點?：AEC-Q100認證，具有可編程檢測和復位延遲功能，寬供電電壓范圍（2.7V至65V），低靜態電流（1μA），支持功能安全

2. 應用領域

• ?適用設備?：車載娛樂系統、緊急呼叫系統、音頻放大器、傳感器融合和攝像頭、車身控制模塊等

3. 主要特性

• ?供電電壓?：2.7V至65V
• ?SENSE和RESET引腳?：65V耐壓
• ?靜態電流?：典型值1μA
• ?電壓閾值選項?：2.7V至36V（最大精度1.5%），800mV選項（最大精度1%）
• ?內置遲滯?：百分比選項（2%至13%，1%步長），固定選項（VTH<8V=0.5V, 1V, 1.5V, 2V, 2.5V）
• ?可編程功能?：
  • 復位時間延遲：10nF=12.8ms，10μF=12.8s
  • 檢測時間延遲：10nF=1.28ms，10μF=1.28s
  • 手動復位（MR）功能
  • 輸出復位鎖存功能
  • 輸出拓?fù)洌洪_漏或推挽

4. 封裝與尺寸

• ?封裝類型?：SOT-23 14引腳
• ?尺寸?：4.1mm × 1.9mm

5. 電氣特性

• ?供電電流?：VDD=VDD(MIN)至VDD(MAX)時，典型值1μA至2.6μA
• ?輸入電流?：SENSE引腳，根據閾值電壓不同，范圍從100nA至2μA
• ?輸出電壓?：
  • 開漏低電平輸出：VOL=300mV（最大）
  • 推挽高電平輸出：VOH=0.8×VDD（最小）

6. 功能描述

• ?電壓監控?：持續監控SENSE引腳電壓，當電壓超出預設閾值時，觸發復位信號
• ?可編程延遲?：
  • 復位時間延遲：通過連接CTR引腳和GND之間的外部電容器來編程
  • 檢測時間延遲：通過連接CTS引腳和GND之間的外部電容器來編程
• ?手動復位?：通過驅動MR引腳至低電平來強制系統復位
• ?輸出復位鎖存?：在LATCH引腳接地時，RESET輸出將保持?jǐn)嘌誀顟B(tài)，直到LATCH引腳被驅動至高于2.1V并保持3μs以上

7. 應用與實現

• ?典型應用?：
  • 直接監控汽車電池電壓，無需外部電阻分壓器
  • 可用于多電壓軌監控，支持高電壓應用
• ?設計指南?：包括電壓閾值調整、延遲時間設置、布局建議等
• ?布局建議?：確保SENSE引腳連接低阻抗，推薦在SENSE引腳旁放置10nF至100nF陶瓷電容器以減少噪聲干擾

8. 支持與文檔

• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知
• ?支持資源?：包括TI E2E支持論壇、相關應用筆記、參考設計等
• ?靜電放電警告?：提醒用戶注意靜電放電可能對芯片造成的損害
