TPS3762-Q1 是一款 65V 輸入電壓監控器，具有 4μA IDD、0.9% 精度、快速檢測時間 （5μs） 和內置自檢功能。該器件可直接連接到 12V / 24V 汽車電池系統，用于持續監測過壓 （OV） 和欠壓 （UV） 情況;借助內部電阻分壓器，TPS3762-Q1 可提供最小的總解決方案尺寸。寬遲滯電壓選項可用于忽略大電壓瞬變并防止誤復位信號。
*附件：tps3762-q1.pdf

獨立的 VDD 和 SENSE 引腳允許高可靠性系統尋求冗余，并且 SENSE 可以監控比 VDD 更高和更低的電壓。SENSE 引腳的高阻抗輸入支持可選使用外部電阻器。CTS 和 CTR 引腳允許對 RESET 信號的下降沿和上升沿進行延遲調整。CTS 通過忽略受監控電壓軌上的電壓毛刺來充當去抖器。

TPS3762-Q1 采用 2.9mm × 1.6mm SOT23 8 引腳封裝。

特性

• 符合 ASIL-D 功能安全標準
  • 輔助 ISO 26262 系統設計的文檔
  • 系統能力高達 ASIL-D
  • 硬件功能高達 ASIL-D
• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C
• 器件靈活性，滿足設計要求
  • 寬電壓閾值范圍：2.7V 至 60V
  • 800mV 選項 - 與外部電阻分壓器一起使用以設置閾值
  • 內置磁滯（2%、5% 和 10% 選項）
  • 固定和可編程復位時間延遲
  • 固定和可編程的檢測延遲
• 監控高壓電源軌
  • 寬輸入電壓范圍：2.7V 至 65V
  • 感應引腳上的反極性保護 -65V
• 在 12/24/48V 系統中提供快速 UV/OV 保護
  • 輸出復位鎖存功能
  • 超快檢測時間延遲選項 （5μs）
  • 內置自檢

參數

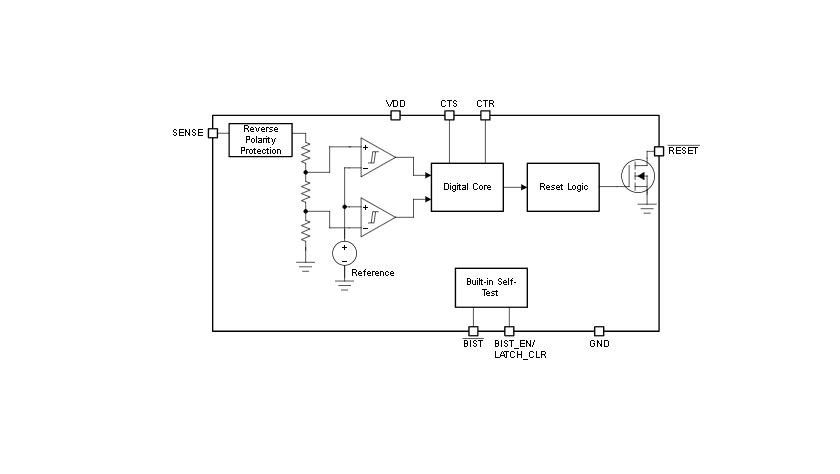

方框圖

1. 產品概述

• ?類型?：65V窗口（OV & UV）電壓監控器，具有內置自檢和鎖定功能
• ?應用領域?：傳感器融合和攝像頭、數字駕駛艙處理單元、車載充電器、ADAS域控制器等

2. 主要特性

• ?功能安全?：符合ASIL-D功能安全標準，文檔支持ISO 26262系統設計
• ?AEC-Q100認證?：適用于汽車應用，溫度等級1：-40°C至+125°C
• ?靈活性?：寬電壓閾值范圍（2.7V至60V），800mV選項可配合外部電阻分壓器設置閾值
• ?內置遲滯?：提供2%、5%和10%的遲滯選項，減少誤復位
• ?延遲可調?：固定和可編程的復位時間延遲、檢測延遲
• ?快速保護?：在12/24/48V系統中提供快速過壓/欠壓保護
• ?自檢功能?：內置自檢（BIST）確保設備可靠性

3. 電氣特性

• ?供電電壓?：VDD輸入電壓范圍2.7V至65V
• ?工作電流?：IDD供電電流低至4μA
• ?電壓精度?：0.9%
• ?檢測時間?：超快檢測時間延遲選項（5μs）
• ?反向極性保護?：SENSE引腳具有-65V反向極性保護

4. 功能描述

• ? 輸入電壓（VDD） ?：支持寬范圍輸入電壓，VDD需達到最小電壓以確保設備完全功能
• ?SENSE引腳?：連接至待監控的電源軌，支持過壓（OV）、欠壓（UV）或窗口（OV&UV）條件監控
• ?輸出邏輯?：RESET引腳為開漏輸出，需要外部上拉電阻；支持復位輸出鎖定功能
• ?用戶可編程延遲?：通過外部電容設置復位和檢測時間延遲
• ? 內置自檢（BIST） ?：上電后自動執行，也可通過BIST_EN引腳手動觸發；BIST失敗時RESET和BIST引腳保持低電平

5. 封裝與尺寸

• ?封裝類型?：2.9mm x 1.6mm SOT23 8-pin包裝

6. 應用與實現

• ?典型應用?：包括車載電池監控、DC/DC轉換器監控等
• ?設計指南?：提供了詳細的調整電壓閾值、設置延遲時間、布局建議等信息
• ?電源建議?：推薦在VDD引腳旁放置0.1μF電容器以優化性能

7. 支持與文檔

• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知
• ?支持資源?：包括TI E2E支持論壇、技術文檔等
• ?商標與靜電放電警告?：提供了相關商標信息和靜電放電處理建議
