TPS3779 和 TPS3780 是高精度、雙通道電壓檢測器系列，具有低功耗和小尺寸解決方案。SENSE1 和 SENSE2 輸入包括滯后功能，可抑制短暫的毛刺，確保穩定的輸出運行而不會誤觸發。該系列提供 0.5%、1%、5% 或 10% 的不同出廠設置磁滯選項。

TPS3779 和 TPS3780 具有可調節的 SENSE 輸入，可通過外部電阻分壓器進行配置。當 SENSE1 或 SENSE2 輸入端的電壓低于下降閾值時，OUT1 或 OUT2 分別被驅動為低電平。當 SENSE1 或 SENSE2 上升到上升閾值以上時，OUT1 或 OUT2 分別變?yōu)楦唠娖健?br />*附件：TPS37xx 雙通道、低功耗、高精度電壓檢測器 數據表.pdf

這些器件具有 2 μA（典型值）的極低靜態電流，為電壓檢測提供精確、節省空間的解決方案，適用于低功耗系統監控和便攜式應用。TPS3779 和 TPS3780 的工作電壓為 1.5 V 至 6.5 V，溫度范圍為 –40°C 至 125°C。

特性

• 小型封裝的雙通道探測器
• 高精度閾值和遲滯：1.0%
• 低靜態電流：2 μA（典型值）
• 可調檢測電壓低至 1.2 V
• 多個磁滯選項：
  • 0.5%、1%、5% 和 10%
• 溫度范圍：–40°C 至 125°C
• 推挽式 （TPS3779） 和漏極開路 （TPS3780） 輸出選項
• 采用 μSON 和 SOT23 封裝

參數

方框圖

1. 概述

TPS3779和TPS3780是德州儀器（Texas Instruments）生產的一系列雙通道、低功耗、高精度電壓檢測器。這些設備適用于需要精確監控多個電壓軌的低功耗系統，如DSP、微控制器、微處理器、便攜式醫療設備等。

2. 主要特性

• ?雙通道檢測?：每個設備具有兩個獨立的電壓檢測通道（SENSE1和SENSE2）。
• ?高精度?：輸入閾值電壓具有高精度，誤差小于1%。
• ?低功耗?：典型靜態電流僅為2μA。
• ?可調檢測電壓?：通過外部電阻分壓器可調整檢測電壓，最低可調整至1.2V。
• ?多種滯回選項?：提供0.5%、1%、5%、10%的滯回選項，以增強對噪聲的免疫力。
• ?寬工作溫度范圍?：-40°C至125°C。
• ?小型封裝?：提供μSON和SOT23兩種封裝選項。

3. 引腳配置與功能

• ?VDD?：電源輸入引腳，供電電壓范圍為1.5V至6.5V。
• ?SENSE1/SENSE2?：電壓檢測輸入引腳，通過外部電阻分壓器連接至被監控的電壓軌。
• ?OUT1/OUT2?：輸出引腳，當相應的SENSE引腳電壓低于下降閾值（V_IT-）時輸出低電平，高于上升閾值（V_IT+）時輸出高電平。TPS3779為推挽輸出，TPS3780為開漏輸出。
• ?GND?：接地引腳。

4. 電氣特性

• ?低電平輸出電壓?（V_OL）：在多種負載電流下，典型值為0.25V至0.3V。
• ?高電平輸出電壓?（V_OH）：接近VDD，具體值取決于負載電流。
• ?輸入電流?（I_SENSE）：每個SENSE引腳的輸入電流小于15nA。
• ?靜態電流?（I_DD）：典型值為2μA。

5. 功能描述

• ?輸入滯回?：每個輸入通道均具有內置的滯回特性，可防止由于電壓波動引起的誤觸發。
• ?輸出選項?：TPS3779提供推挽輸出，無需外部上拉電阻；TPS3780提供開漏輸出，需要外部上拉電阻。
• ?工作模式?：包括正常工作模式和上電復位模式。在正常工作模式下，輸出信號根據SENSE引腳的電壓狀態變化；在上電復位模式下，當VDD低于V_POR時，輸出狀態未定義。

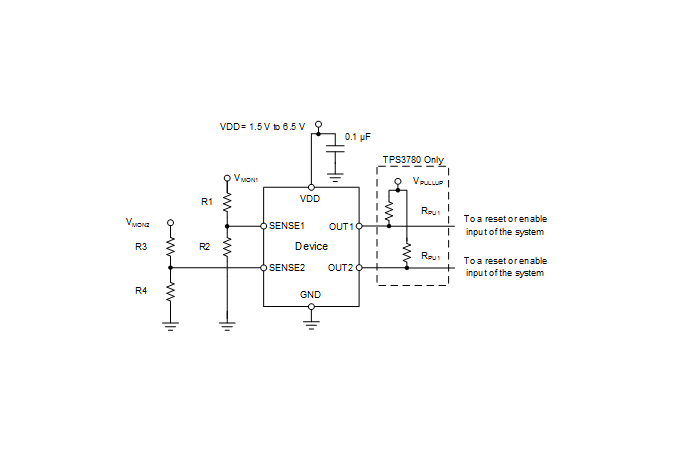

6. 典型應用

• ?監控兩個獨立電壓軌?：通過配置兩個SENSE引腳和相應的電阻分壓器，可以同時監控兩個獨立的電壓軌。
• ?早期預警檢測?：可以將一個通道配置為早期預警信號，另一個通道配置為系統復位信號，以提供額外的系統保護。

7. 設計考慮

• ?電阻分壓器設計?：為確保檢測電壓的準確性，需要根據目標閾值電壓選擇合適的電阻值。
• ?去耦電容?：建議在VDD引腳附近放置一個0.1μF的去耦電容，以減少電源噪聲的影響。
• ?布局與布線?：應避免使用長跡線連接VDD引腳，以減少寄生電感和電容的影響。

8. 文檔與支持

• TI提供了詳細的數據表、應用報告和評估模塊，以幫助用戶更好地理解和使用TPS37xx系列設備。
• 用戶可以通過TI的官方網站獲取更多技術支持和文檔資源。
