TPS3779-Q1 和 TPS3780-Q1 是高精度、雙通道電壓檢測器系列，具有低功耗和小尺寸解決方案的特點。SENSE1 和 SENSE2 輸入包括磁滯，以抑制短暫的毛刺，從而確保穩定的輸出運行而不會誤觸發。該器件系列提供 5% 或 10% 的不同出廠設置磁滯選項。

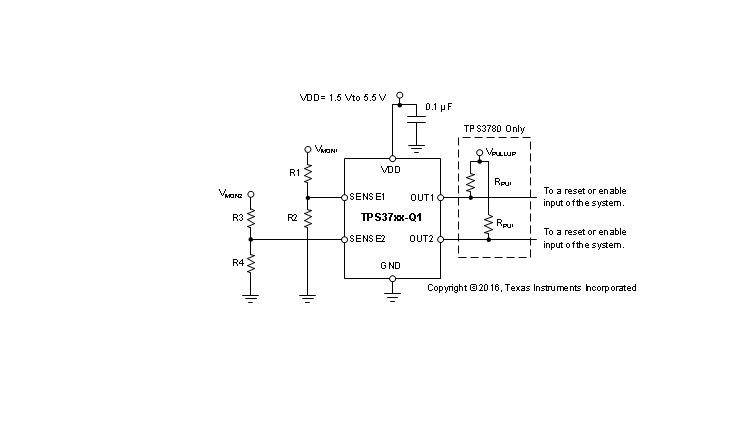

TPS3779-Q1 和 TPS3780-Q1 具有可調節的 SENSEx 輸入，可通過外部電阻分壓器進行配置。當 SENSE1 或 SENSE2 輸入端的電壓低于下降閾值時，OUT1 或 OUT2 分別被驅動為低電平。當 SENSE1 或 SENSE2 上升到上升閾值以上時，OUT1 或 OUT2 分別變?yōu)楦唠娖健?br />*附件：TPS37xx-Q1 雙通道、低功耗、高精度電壓檢測器 數據表.pdf

這些器件具有 2 μA（典型值）的極低靜態電流，為電壓檢測提供精確、節省空間的解決方案，適用于低功耗、系統監控和便攜式應用。TPS3779-Q1 和 TPS3780-Q1 的工作電壓為 1.5 V 至 5.5 V，溫度范圍為 –40°C 至 +125°C。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 小型封裝的雙通道探測器
• 高精度閾值和遲滯：1.0%
• 低靜態電流：2 μA（典型值）
• 可調檢測電壓低至 1.2 V
• 5% 和 10% 磁滯選項
• 溫度范圍：–40°C 至 +125°C
• 推挽式 （TPS3779-Q1） 和漏極開路 （TPS3780-Q1） 輸出選項
• 采用 SOT-23 封裝

參數

方框圖

1. 產品概述

• ?類型?：雙通道、低功耗、高精度電壓檢測器。
• ?型號?：TPS3779-Q1（推挽輸出）和TPS3780-Q1（開漏輸出）。
• ?應用?：適用于DSPs、微控制器、微處理器、高級駕駛輔助系統（ADAS）、信息娛樂系統和電源時序應用。

2. 主要特性

• ?雙通道檢測?：具有SENSE1和SENSE2兩個獨立的電壓檢測通道。
• ?高精度?：閾值電壓精度高達1.0%。
• ?低功耗?：靜態電流低至2 μA（典型值）。
• ?滯回特性?：提供5%和10%兩種滯回選項，增強抗噪聲能力。
• ?溫度范圍?：支持-40°C至+125°C的工作溫度范圍。
• ?AEC-Q100認證?：適用于汽車電子應用。

3. 電氣特性

• ?供電電壓?：1.5V至5.5V。
• ?閾值電壓?：
  • V_IT+（正閾值電壓）：1.194V（±1%）。
  • V_IT-（負閾值電壓）：根據滯回選項不同，范圍在1.074V至1.134V（±1%）。
• ?輸出特性?：
  • TPS3779-Q1：推挽輸出，高電平等于VDD。
  • TPS3780-Q1：開漏輸出，需要外部上拉電阻。
• ?低電平輸出電壓?（V_OL）：在VDD≥1.5V時，典型值為0.25V。
• ?高電平輸出電壓?（V_OH）：在TPS3779-Q1中，V_OH≥0.8×VDD。

4. 功能描述

• ?電壓檢測?：當SENSE1或SENSE2引腳的電壓低于負閾值（V_IT-）時，相應的輸出（OUT1或OUT2）被拉低；當電壓高于正閾值（V_IT+）時，輸出被拉高。
• ?滯回特性?：防止因電壓波動引起的誤觸發，增強系統的穩定性。
• ?手動復位?：通過外部信號可手動觸發復位。

5. 應用指南

• ?電阻分壓器設計?：提供了計算電阻分壓器阻值的公式，以便設置所需的閾值電壓。
• ?上拉電阻選擇?：對于TPS3780-Q1的開漏輸出，需要根據V_OL、漏電流和輸出負載選擇合適的上拉電阻。
• ?布局建議?：推薦將VDD解耦電容放置在靠近器件的位置，避免使用長跡線。

6. 封裝與尺寸

• ?封裝類型?：SOT-23封裝，尺寸為2.90 mm × 1.60 mm。

7. 支持資源

• ?數據手冊?：提供了詳細的技術規格、應用指南和布局建議。
• ?評估模塊?：TPS3780EVM-154評估模塊可用于初始電路性能評估。
• ?TI E2E?支持論壇?：提供技術支持和社區幫助。

8. 注意事項

• ?靜電防護?：在處理和安裝過程中需采取適當?shù)撵o電防護措施。
• ?電源管理?：確保VDD引腳電壓在指定范圍內，避免超過絕對最大額定值。
• ?溫度范圍?：確保設備在推薦的工作溫度范圍內使用。
