概述
AD9522-2提供多路輸出時鐘分配功能,具有亞皮秒級抖動性能,并且片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為2.02 GHz至2.335 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。
數據表:*附件:AD9522-2 12路LVDS 24路CMOS輸出時鐘發生器技術手冊.pdf
AD9522串行接口支持SPI和I^2^C?端口。封裝內EEPROM可以通過串行接口進行編程,存儲用于上電和芯片復位的用戶定義寄存器設置。
AD9522具有12路LVDS輸出(分為四組)。任一路800 MHz LVDS輸出均可重新配置為兩路250 MHz CMOS輸出。
每組輸出均具有一個分頻器,其分頻比(從1至32)和相位(粗調延遲)均可以設置。
AD9522提供64引腳LFCSP封裝,可以采用3.3 V單電源供電。外部VCO的工作電壓最高可達5.5 V。
AD9522的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。
AD9520-2是AD9522-2的等效產品,采用LVPECL/CMOS驅動器而非LVDS/CMOS驅動器。
應用
- 低抖動、低相位噪聲時鐘分配
- SONET、10Ge、10G FC和其它10 Gbps協議的時鐘產生和轉換
- 前向糾錯(G.710)
- 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
- 高性能無線收發器
- 自動測試設備(ATE)和高性能儀器儀表
- 寬帶基礎設施
特性
- 低相位噪聲、鎖相環(PLL)
- 片內VCO的調諧頻率范圍為2.02 GHz至2.335 GHz
- 支持最高2.4 GHz的外部3.3 V/5 V VCO/VCXO
- 1路差分或2路單端基準輸入
- 支持最高250 MHz的CMOS、LVPECL或LVDS基準
- 基準輸入接受16.62 MHz至33.3 MHz晶振
- 可選基準時鐘倍頻器
- 欲了解更多特性,請參考數據手冊

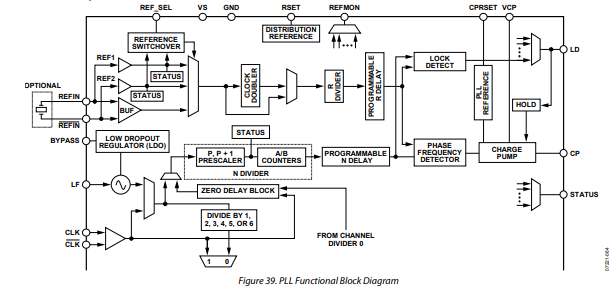

框圖

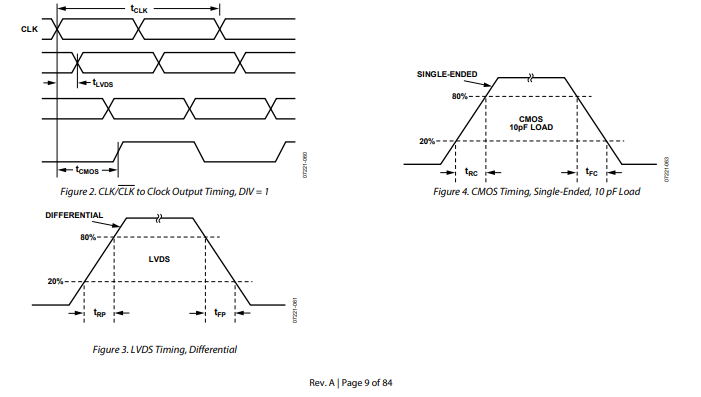

時序圖

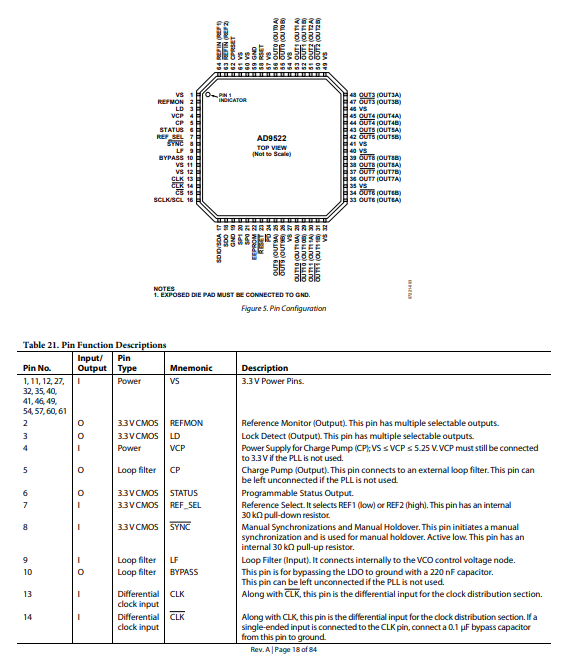

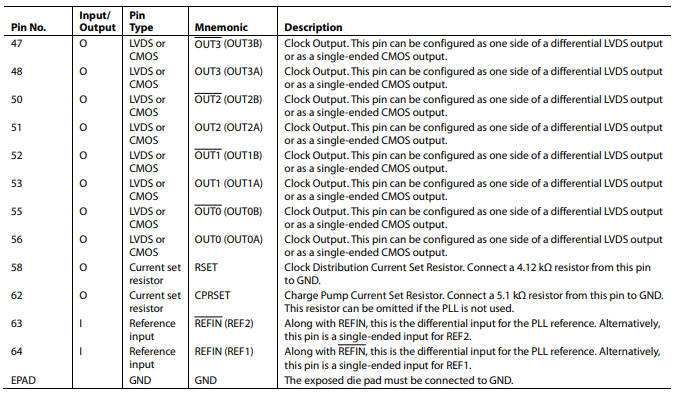

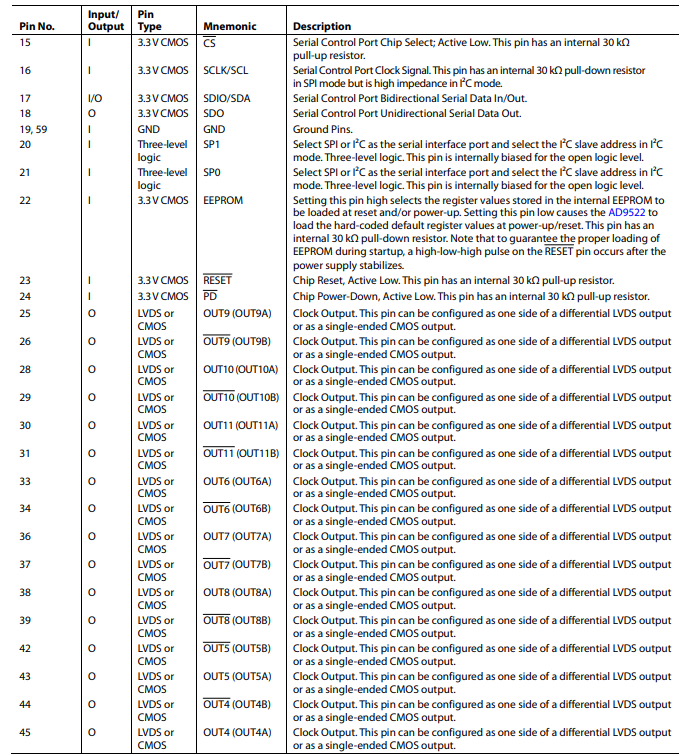

引腳配置描述

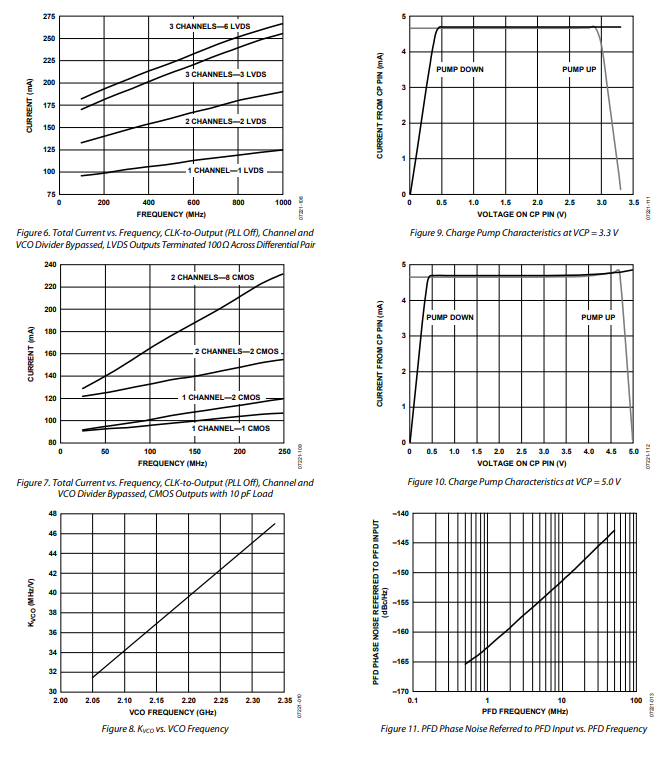

典型性能特征
AD9522集成了片上鎖相環(PLL)和片上壓控振蕩器(VCO)。PLL模塊可與片上VCO配合使用,以創建完整的相位鎖定環路,也可與外部VCO或VCXO配合使用。PLL需要一個外部環路濾波器,該濾波器通常由少量電容和電阻組成。濾波器組件的配置決定了工作PLL的環路帶寬和穩定性。
AD9522 PLL對于從已調節頻率生成時鐘頻率非常有用。這包括參考頻率的轉換,以匹配更高頻率,以便進行后續分頻和分配。此外,PLL可用于在干凈的參考上清除抖動和相位噪聲。AD9522 PLL參數的精確選擇取決于噪聲和參考雜散方面的具體應用。AD9522 PLL的靈活性和深度使其能夠針對多種不同應用和信號環境進行定制。
PLL配置
AD9522允許對PLL進行靈活配置,以適應各種參考頻率、PFD比較頻率、VCO頻率、內部或外部VCO/VCXO,以及環路動態特性。這通過對R分頻器、N分頻器、PFD極性(僅適用于外部VCO/VCXO)、反沖脈沖寬度、電荷泵電流、內部VCO或外部VCO/VCXO的各種設置,以及環路帶寬來實現。這些設置可通過可編程寄存器進行管理(見表49和表53),并通過外部環路濾波器的設計來實現。
成功的PLL操作和令人滿意的PLL環路性能在很大程度上取決于PLL設置的正確配置,以及外部環路濾波器的設計對PLL操作的適配性。
ADIsimCLK是一款免費程序,可幫助設計和探索AD9522的功能,包括PLL環路濾波器的設計。UG - 077是AD9522評估軟件用戶指南,可幫助用戶在確定所需配置時輕松設置正確的寄存器值。相關資源可在www.analog.com/clocks獲取。
鑒頻鑒相器(PFD)
PFD接收來自R分頻器和N分頻器的輸入,并產生與兩者之間相位和頻率差成比例的輸出。PFD包括一個可編程延遲元件,用于控制脈沖寬度抗沖激。此脈沖可確保PFD傳輸函數中無死區,并將相位噪聲最小化到參考頻率。反沖脈沖寬度由寄存器0x017[1:0]設置。
一個重要的限制是要保持PFD允許輸入頻率的最小值和最大值。最小值是反沖脈沖設置的函數,如規格中的鑒頻鑒相器(PFD)參數表2所示。
電荷泵(CP)
電荷泵由PFD控制。PFD監測其兩個輸入之間的相位和頻率關系,并指示CP根據需要對積分節點(或泵浦濾波器)進行充電或放電。積分和濾波后的CP電流被轉換為電壓,驅動VCO的調諧節點(或外部VCO的LF引腳,用于改變VCO頻率)。CP電流可通過寄存器0x010[3:2]進行設置(允許保持模式),對于正常操作(嘗試鎖定PLL環路)、上電或下電(測試模式),CP電流是可編程的,以8個步長(標稱值為0.6 mA至4.8 mA)進行調整。CP電流的精確值由CPRSET電阻設置,并使用以下公式計算:
-
