對于所有帶有 TPS3820-xx-Q1 的新設計，請使用 TPS3820-xxQPDBVRQ1 零件編號。TPS3820-xxQP 在功能上等效，是 TPS3820xxQ 的替代品。不建議將 TPS3820-xxQDBVRQ1 用于新設計（NRND）。

TPS382x-xx-Q1 系列監控器主要為 DSP 和基于處理器的系統提供電路初始化和時序監控。上電期間，當電源電壓 VDD 大于 1.1V 時，RESET 置位。此后，只要 VDD 保持在閾值電壓 VIT? 以下，電源電壓監控器就會監控 VDD 并保持 RESET 低電平。內部定時器延遲輸出返回到非活動狀態（高），以驗證系統復位是否正確。延遲時間 td 在 VDD 上升到閾值電壓 VIT - 以上后開始。當電源電壓降至閾值電壓 VIT? 以下時，輸出再次變為有效（低電平）。無需外部組件。該系列的所有器件都具有一個固定的感應閾值電壓 VIT–，由內部分壓器設置。TPS382x-xx-Q1 系列還提供 200 毫秒（TPS3820-xx-Q1）和 1.6 秒（TPS3823/4/8-xx-Q1）的看門狗超時選項。
*附件：帶看門狗定時器的 TPS382x-xx-Q1 電壓監視器數據表.pdf

特性

適用于汽車應用
符合 AEC-Q100 標準，結果如下：
- 器件溫度等級 1：–40°C 至 125°C
- 器件 HBM ESD 分類 2 級
- 器件 CDM ESD 分類等級 C4B
ESD 保護超過 2000V，符合 MIL-STD-883 方法 3015;使用人體模型（C = 100pF， R = 1500Ω）
具有 200ms （TPS3823/4/5/8-xx-Q1）或 25ms （TPS3820-xx-Q1）固定延遲時間的上電復位發生器
手動復位輸入（TPS3820/3/5/8-xx-Q1）
復位輸出提供低電平有效（TPS3820/3/4/5-xx-Q1）、高電平有效（TPS3824/5-xx-Q1）和漏極開路（TPS3828-xx-Q1）
電源電壓監控范圍：2.5V、3V、3.3V、5V
看門狗定時器（TPS3820/3/4/8-xx-Q1）
電源電流為 15μA（典型值）
5 引腳 SOT-23 封裝
溫度范圍：?40°C 至 125°C

參數

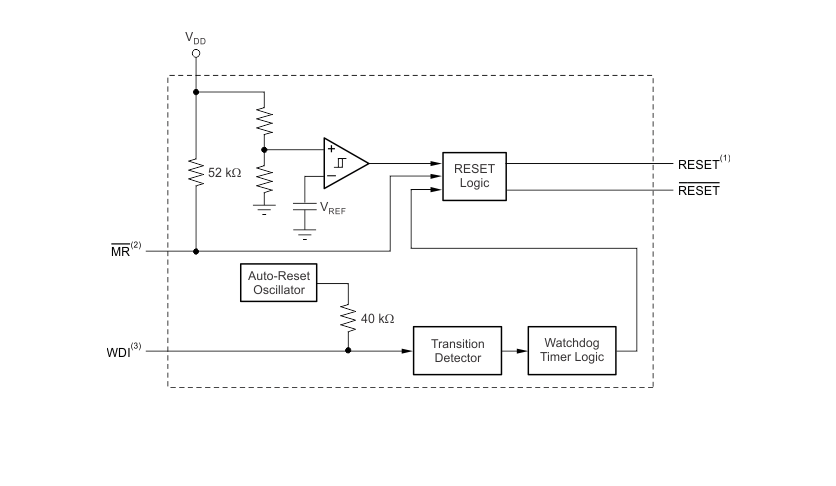

方框圖

1. 產品概述

?產品系列?：TPS382x-xx-Q1
?主要功能?：電路初始化、時序監控，適用于DSP和處理器系統。具備看門狗定時器功能，用于監控系統運行狀態。
?應用領域?：汽車DSP/微控制器/微處理器、工業設備、可編程控制、汽車系統、便攜式及電池供電設備、智能儀器、無線通信系統等。

2. 產品特點

?AEC-Q100認證?：適用于汽車應用，溫度等級1（-40°C至125°C），HBM ESD分類等級2，CDM ESD分類等級C4B。
?ESD保護?：超過2000V（MIL-STD-883, Method 3015）。
?電源復位生成器?：固定延遲時間可選200ms（TPS3823/4/5/8-xx-Q1）或25ms（TPS3820-xx-Q1）。
?手動復位輸入?：TPS3820/3/5/8-xx-Q1具備此功能。
?復位輸出類型?：活動低電平（TPS3820/3/4/5-xx-Q1）、活動高電平（TPS3824/5-xx-Q1）、開漏輸出（TPS3828-xx-Q1）。
?供電電壓監控范圍?：2.5V、3V、3.3V、5V。
?看門狗定時器?：TPS3820/3/4/8-xx-Q1具備，超時選項為200ms（TPS3820-xx-Q1）和1.6s（TPS3823/4/8-xx-Q1）。
?供電電流?：典型值為15μA。
?封裝?：5引腳SOT-23封裝。

3. 引腳配置與功能

?引腳說明?：
- ?GND?：接地連接。
- ?MR?：手動復位輸入，拉低以強制復位。
- ?RESET?：復位輸出，活動低電平或活動高電平。
- ?V DD?：供電電壓，為設備供電并監控電壓。
- ?WDI?：看門狗定時器輸入，需定期觸發以避免復位信號發出。
