AM62Px （P = Plus）是現有 Sitara? AM62x 低成本系列應用處理器的擴展，專為高性能嵌入式 3D 顯示應用而構建。可擴展的 Arm? Cortex-A53? 性能和嵌入式功能，例如：多屏幕高清顯示支持、3D 圖形加速、4K 視頻加速和廣泛的外設，使 AM62Px 非常適合廣泛的汽車和工業應用，包括汽車數字儀表、汽車顯示器、工業 HMI 等。
*附件：AM62Px Sitara? 處理器數據表 .pdf

主要特點和優勢：

使用 Linux 和 Android? SDK 以及實時功能安全和信息安全 SDK 專注于創新和快速開發。
通過新一代 3D GPU 和 4K 視頻加速滿足下一波 HMI 設計的需求。
通過廣泛的汽車和高速 IO 增強您的設計連接性，包括：4 個 CAN-FD、支持 TSN 的 3 端口千兆以太網交換機（兩個外部端口）和 2 個 USB2.0 端口。
通過內置的硬件安全模塊（HSM）支持最新的網絡安全要求。
提供智能功能，例如：使用 Arm? Cortex-A53? CPU 和開源 AI 軟件和工具的面部識別和非接觸式 HMI

AM62Px 處理器符合 AEC - Q100 汽車標準并支持工業級。ASIL-B 和 SIL-2 功能安全要求可以使用集成的 Arm Cortex-R5F 內核和專用外設來解決，這些外設都可以與處理器的其余部分隔離。

AM62Px 處理器系列中的產品：

AM62P-Q1 – 具有可擴展 Arm Cortex-A53 性能、多高清顯示支持、3D GPU 和 4K 視頻加速的汽車數字儀表 SoC。

處理器內核：

多達四個 64 位 Arm Cortex-A53 微處理器子系統，頻率高達 1.4GHz
- 四核 Cortex-A53 集群，具有 512KB L2 共享緩存和 SECDED ECC
- 每個 A53 內核都有 32KB L1 DC ache 帶 SECDED ECC 和 32KB L1 ICache 帶奇偶校驗保護
單核 Arm Cortex-R5F，頻率高達 800MHz，作為 MCU 通道的一部分與 FFI 集成
- 所有存儲器均支持 32KB ICache、32KB L1 DCache 和 64KB TCM，帶 SECDED ECC
- 具有 SECDED ECC 的 512KB SRAM
單核 Arm Cortex-R5F，頻率高達 800MHz，集成以支持設備管理
- 所有存儲器均支持 32KB ICache、32KB L1 DCache 和 64KB TCM，帶 SECDED ECC

多媒體：

顯示子系統
- 通過 OLDI （LVDS）（1 個 OLDI-DL、1 個或 2 個 OLDI-SL）、DSI 或 DPI 提供三重顯示支持
  - OLDI-SL（單鏈路）：高達 1920 x 1080,60fps（165MHZ 像素時鐘）
  - OLDI-DL（雙鏈路）：高達 3840 x 1080,60fps（150MHz 像素時鐘）
  - MIPI DSI：采用 4 通道 MIPI? D-PHY，以 60fps （300MHz 像素時鐘）支持高達 3840 x 1080 的幀率
  - DPI（24 位 RGB 并行接口）：高達 1920 x 1080,60fps（165MHz 像素時鐘）
- 四個顯示管道，支持硬件疊加。每個顯示器最多可以使用兩個顯示管道。
- 支持安全功能，例如凍結幀檢測和數據正確性檢查
3D 圖形處理單元
- IMG BXS-4-64，帶 256KB 緩存
- 高達 50GFLOPS
- 單個著色器核心
- OpenGL ES3.2 和 Vulkan 1.2 API 支持
一個攝像頭串行接口（CSI-2）接收器，帶 4 通道 D-PHY
- 符合 MIPI? CSI-2 v1.3 標準 + MIPI D-PHY 1.2
- 支持 1、2、3 或 4 數據通道模式，每通道高達 1.5Gbps
- 使用 CRC 校驗 + RAM 上的 ECC 進行 ECC 驗證/校正
- 虛擬通道支持（最多 16 個）
- 能夠通過 DMA 將流數據直接寫入 DDR
視頻編碼器/解碼器
- 支持 5.1 級高級的 HEVC （H.265）主要配置文件
- 支持 5.2 級 H.264 BaseLine/Main/High 配置文件
- 支持高達 4K UHD 分辨率（3840 × 2160）
  - 高達 300MPixels/s 的作速度，為性能需求較低的低功耗應用提供減少的時鐘選項

內存子系統：

高達 1.09MB 的片上 RAM
- 具有 SECDED ECC 的 64KB 片上 RAM （OCRAM），可以以 32KB 的增量劃分為更小的存儲區，最多可用于 2 個獨立的存儲區
- 256KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC
- 176KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC，用于 TI 安全固件
- 512KB 片上 RAM，Cortex-R5F MCU 子系統中具有 SECDED ECC
- 64KB 片上 RAM，在設備管理器子系統中具有 SECDED ECC
DDR 子系統（DDRSS）
- 支持 LPDDR4 內存類型
- 帶內聯 ECC 的 32 位數據總線
- 支持高達 3733MT/s 的速度
- 最大 8GB

功能安全：

符合功能安全標準 [工業]
- 專為功能安全應用而開發
- 將提供文檔以幫助 IEC 61508 功能安全系統設計
- 系統能力高達 SIL 3
- 硬件完整性最高可達 SIL 2
- 安全相關認證
  - TüV SüD 計劃實施 IEC 61508
符合功能安全標準 [汽車]
- 專為功能安全應用而開發
- 將提供文檔以幫助 ISO 26262 功能安全系統設計
- 系統能力高達 ASIL D
- 硬件完整性高達 ASIL B 目標
- 安全相關認證
  - TüV SüD 的 ISO 26262 計劃實施
符合 AEC - Q100 標準 [汽車]

安全：

支持安全啟動
- 硬件強制信任根（RoT）
- 支持通過備份密鑰切換 RoT
- 支持接管保護、IP 保護和防回滾保護
支持可信執行環境（TEE）
- 基于 Arm TrustZone 的 TEE
- 廣泛的防火墻隔離支持
- 安全看門狗/定時器/IPC
- 安全存儲支持
- 重放保護內存塊（RPMB）支持
具有用戶可編程HSM核心的專用安全控制器和專用安全DMA和IPC子系統，用于隔離處理
支持的加密加速
- 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
  - 支持加密內核
- AES – 128 位/192 位/256 位密鑰大小
- SHA2 – 224 位/256 位/384 位/512 位密鑰大小
- 帶真隨機數生成器的 DRBG
- PKA（公鑰加速器）協助 RSA/ECC 處理以實現安全啟動
調試安全性
- 安全的軟件控制調試訪問
- 安全感知調試

高速接口：

集成以太網交換機支持（共 2 個外部端口）
- RMII（10/100）或 RGMII （10/100/1000）
- IEEE1588（附錄 D、附錄 E、附錄 F，帶 802.1AS PTP）
- 第 45 條 MDIO PHY 管理
- 基于 ALE 引擎的數據包分類器，具有 512 個分類器
- 基于優先級的流控制
- 時間敏感網絡（TSN）支持
- 四個 CPU 硬件中斷起搏
- 硬件中的 IP/UDP/TCP 校驗和卸載
兩個 USB2.0 端口
- 端口可配置為 USB 主機、USB 外圍設備或 USB 雙角色設備（DRD 模式）
- 集成 USB VBUS 檢測

一般連接性：

9 個通用異步接收器-發射器（UART）
5 個串行外設接口（SPI）控制器
6 個內部集成電路（I2C）端口
3 個多通道音頻串行端口（McASP）
- 高達 50MHz 的發送和接收時鐘
- 多達 4/6/16 個串行數據引腳，跨 3 個 McASP，具有獨立的 TX 和 RX 時鐘
- 支持時分多路復用（TDM）、IC 間聲音（I2S）和類似格式
- 支持數字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
- 用于發送和接收的 FIFO 緩沖器（256 字節）
- 支持音頻參考輸出時鐘
3 個增強型 PWM 模塊（ePWM）
3 個增強型正交編碼器脈沖模塊（eQEP）
3 個增強型捕獲模塊（eCAP）
通用 I/O （GPIO），所有 LVCMOS I/O 均可配置為 GPIO
4 個支持 CAN-FD 的控制器局域網（CAN）模塊
- 符合 CAN 協議 2.0 A、B 和 ISO 11898-1
- 完全支持 CAN-FD（最多 64 個數據字節）
- 消息 RAM 的奇偶校驗/ECC 檢查
- 速度高達 8Mbps

媒體和數據存儲：

3 個多媒體卡/安全數字（MMC/SD/SDIO）接口
- 1 個 8 位 eMMC 接口，速度高達 HS400
- 2 個 4 位 SD/SDIO 接口，最高可達 UHS-I
- 符合 eMMC 5.1、SD 3.0 和 SDIO 3.0 版
1× 高達 133MHz 的通用內存控制器（GPMC）
- 靈活的 8 位和 16 位異步存儲器接口，具有多達 4 個芯片（22 位地址）選擇（NAND、NOR、Muxed-NOR 和 SRAM）
- 使用 BCH 代碼支持 4 位、8 位或 16 位 ECC
- 使用漢明碼支持 1 位 ECC
- 錯誤定位器模塊（ELM）
  - 與 GPMC 一起使用，從使用 BCH 算法生成的綜合征多項式中查找數據錯誤的地址
  - 基于 BCH 算法，支持每 512 字節塊錯誤定位 4 位、8 位和 16 位
支持 DDR/SDR 的 OSPI/QSPI
- 支持串行 NAND 和串行 NOR 閃存設備
- 4GB 內存地址支持
- XIP 模式，可選動態加密

電源管理：

設備管理器支持的低功耗模式：
- CAN/GPIO/UART 喚醒的部分 IO 支持
- 僅 I/O + DDR 自刷新以掛起到 RAM
- 深度睡眠
- 僅限 MCU
- 待機
- 動態頻率縮放

最佳電源管理解決方案：

推薦的 TI 電源管理 IC （PMIC）
- 為符合 AEC – Q100 標準的 AM62P-Q1 器件供電時，支持高達汽車級 ASIL-B 功能安全
- 為 AM62P 器件供電時，支持高達 SIL-2 的功能安全工業應用
- Companion PMIC 專為滿足電源要求而設計
- 靈活的映射和工廠編程配置，以支持不同的用例

引導選項：

串口
I2C EEPROM
OSPI/QSPI 閃存
GPMC NOR/NAND 閃存
SD 卡
eMMC 系列
USB（主機）大容量存儲
從外部主機（DFU 模式）啟動 USB（設備）
以太網

技術/封裝：

16nm FinFET 技術
17mm x 17mm、0.65/0.8mm 間距，帶 VCA、466 引腳 FCBGA

參數

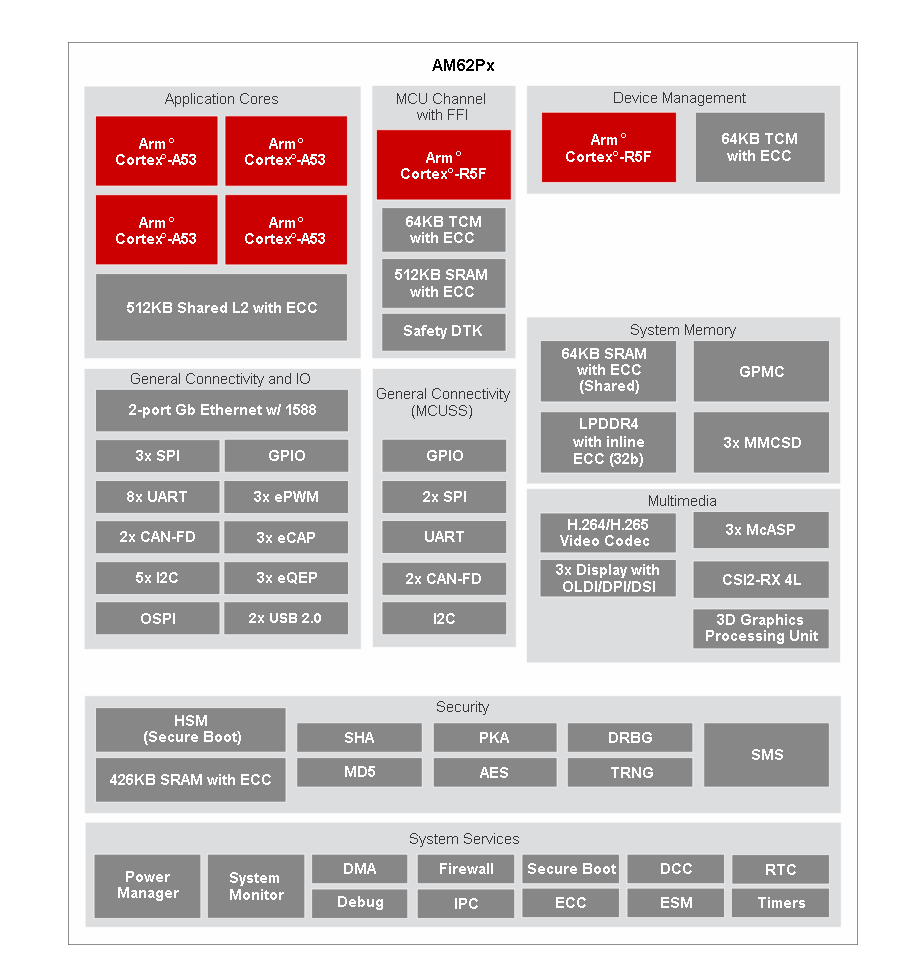

方框圖

1. 產品概述

?系列?：AM62Px Sitara? 處理器
?核心?：基于Arm? Cortex?-A53 MPCore?，提供可擴展的性能
?應用?：適用于高性能嵌入式3D顯示應用，包括汽車數字儀表、汽車顯示、工業HMI等

2. 主要特性

?顯示支持?：
- 支持高達3840 x 1080分辨率的顯示，刷新率為60fps
- DPI接口支持高達1920 x 1080分辨率，刷新率為60fps
- 四條顯示流水線，每條流水線支持硬件疊加
?圖形加速?：
- 單個著色器核心
- 支持OpenGL ES 3.2和Vulkan 1.2 API
?視頻編碼/解碼?：
- 支持HEVC (H.265) Main profiles at Level 5.1 High-tier
- 支持H.264 Baseline/Main/High Profiles at Level 5.2
- 支持高達4K UHD分辨率
?接口?：
- 9個UART接口
- 5個SPI控制器
- 6個I2C端口
- 3個多通道音頻串行端口（McASP）
- 3個CAN-FD控制器，支持高達64字節的數據幀
