安科瑞ABAT100系列蓄電池在線監測系統是一款專業化的電池狀態監測解決方案，能夠實時采集并分析單體電池的電壓、內阻、溫度等關鍵參數，同時精準評估電池的荷電狀態（SOC）和健康狀態（SOH）。該系統具備智能預警功能，可提前識別劣化電池，并支持主動均衡技術，有效提升電池組的備用供電時長，顯著延長整體使用壽命。

該監測系統采用模塊化設計，安裝維護便捷，主要由以下核心組件構成：ABAT100-S 單體電池監測模塊；ABAT100-C 電池組監測模塊；ABAT100-HS 數據采集器模塊；人機交互觸摸屏。

系統支持通過觸摸屏實現實時數據查看、告警信息查詢及參數配置等操作，同時可選配網絡化監測管理平臺，實現多組電池的集中監控和智能化管理，為用戶提供全方位的蓄電池運維保障。

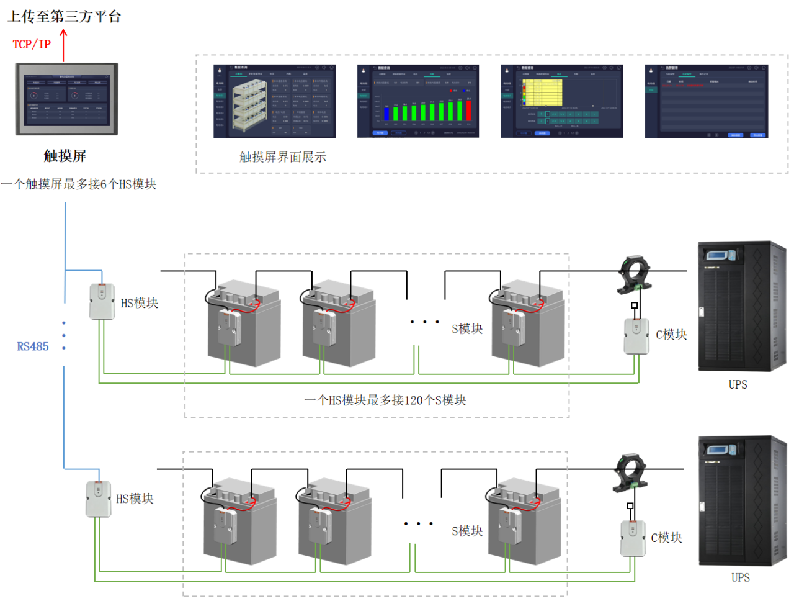

組網方案一

觸摸屏串口采集組網方案

ABAT100-HS:一個管理一組電池,一組最多120節；

ABAT100-S-02/6/12:監測一節2/6/12v電池，監測電池電壓、內阻與負極溫度；

ABAT100-C:監測一個充放電電流與一個環境溫度，電流最大量程為1000A。

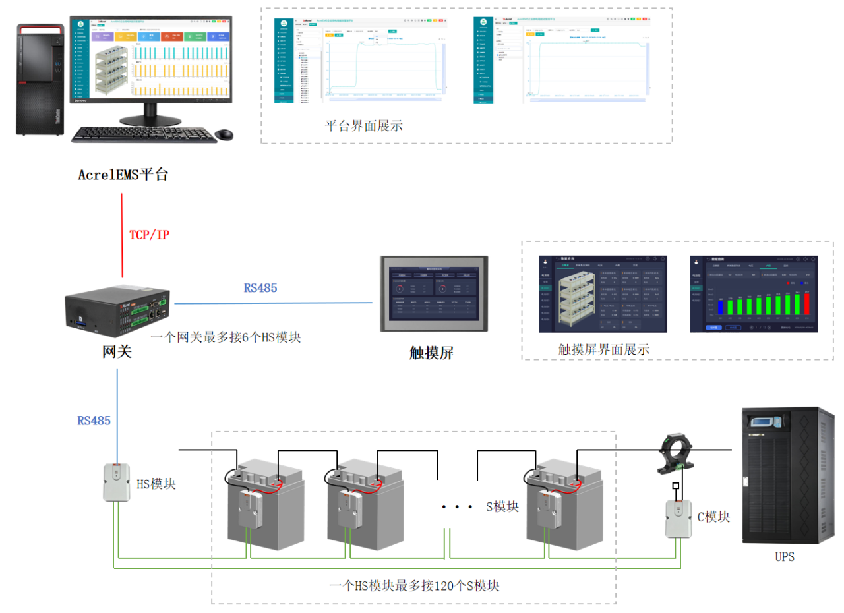

組網方案二

AcrelEMS，EIOT平臺組網方案

ABAT100-HS:一個管理一組電池,一組最多120節；

ABAT100-S-02/6/12:監測一節2/6/12v電池，監測電池電壓、內阻與負極溫度；

ABAT100-C:監測一個充放電電流與一個環境溫度，電流最大量程為1000A。

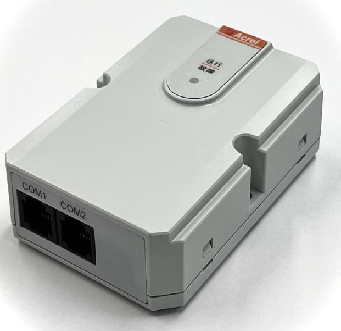

ABAT100-HS采集器模塊

?用于管理采集前端分布式單電池監測模塊的數據，并進行數據處理、解析、告警生成、保存和上傳；

?一個采集器可以管理 1組, 120節 蓄電池；

?數據自動分析處理，可估算電池剩余容量；

?支持MODBUS協議可接入第三方監測系統。

ABAT100-S單電池監測模塊

?每天24小時在線監測，隨時發現性能劣化的電池；

?分為2V、6V、12V三種檢測范圍，滿足絕大多數蓄電池要求；

?每個模塊監測一節電池，監測電壓、內阻與負極溫度；

?安裝簡單，正負極各接一根線，無專門培訓就能安裝。

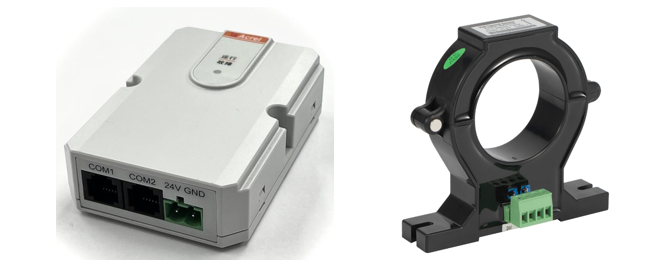

ABAT100-C單組電池監測模塊及霍爾傳感器

?每天24小時在線監測充放電電流與環境溫度；

?帶光電隔離，支持MODBUS協議，極易接入第三方監測系統；

?性能高可靠穩定。

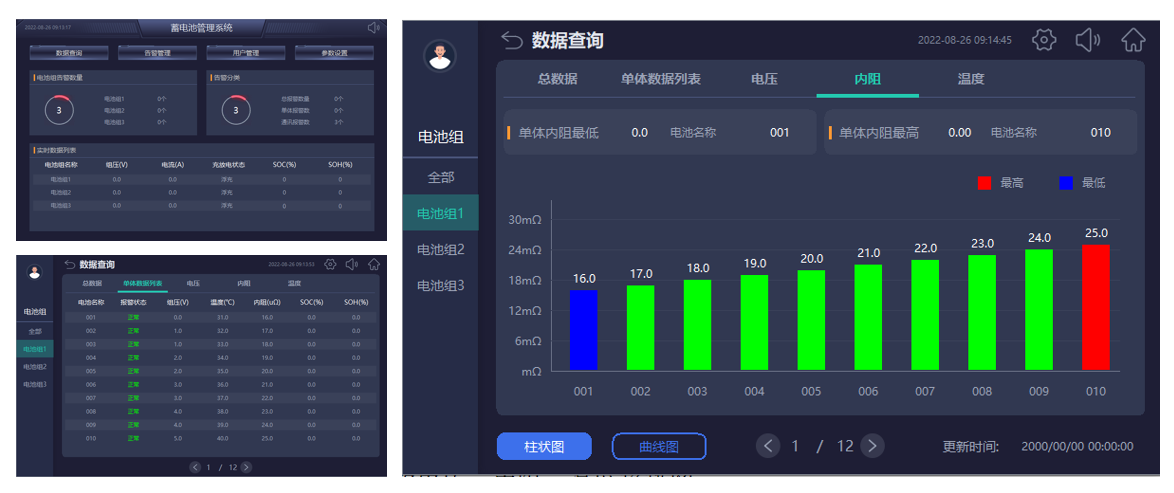

?實時數據、告警信息、事件查詢和統計

?曲線圖、柱形圖、環形圖等多元化圖形展示

?RS485串口 / RJ45網口 / USB接口

?24VDC供電

?嵌入式安裝

?7/10寸工業級觸控屏可選

集中顯示和管理蓄電池的各類數據和報警
