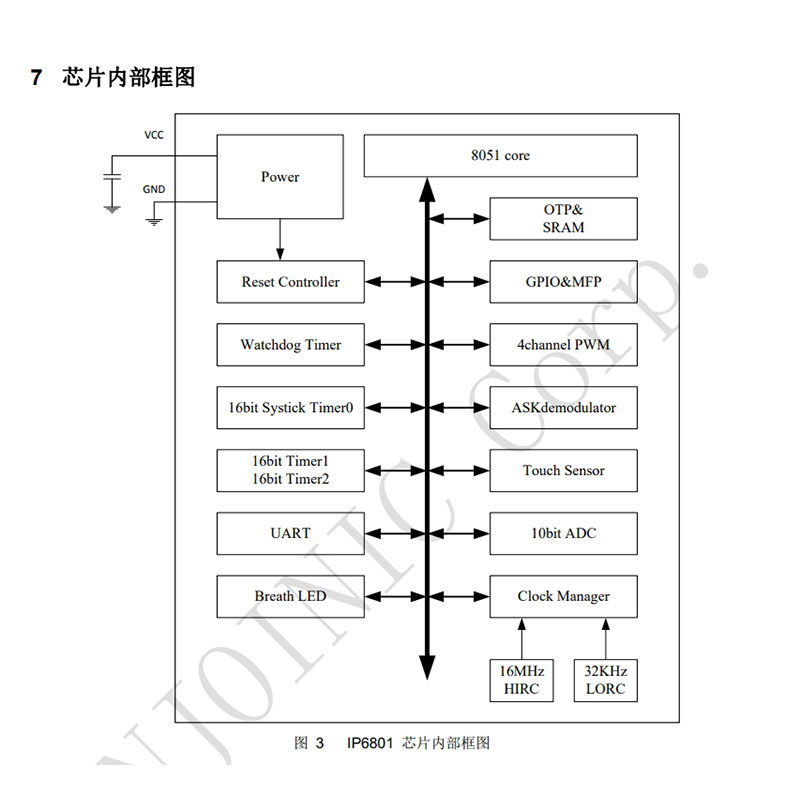

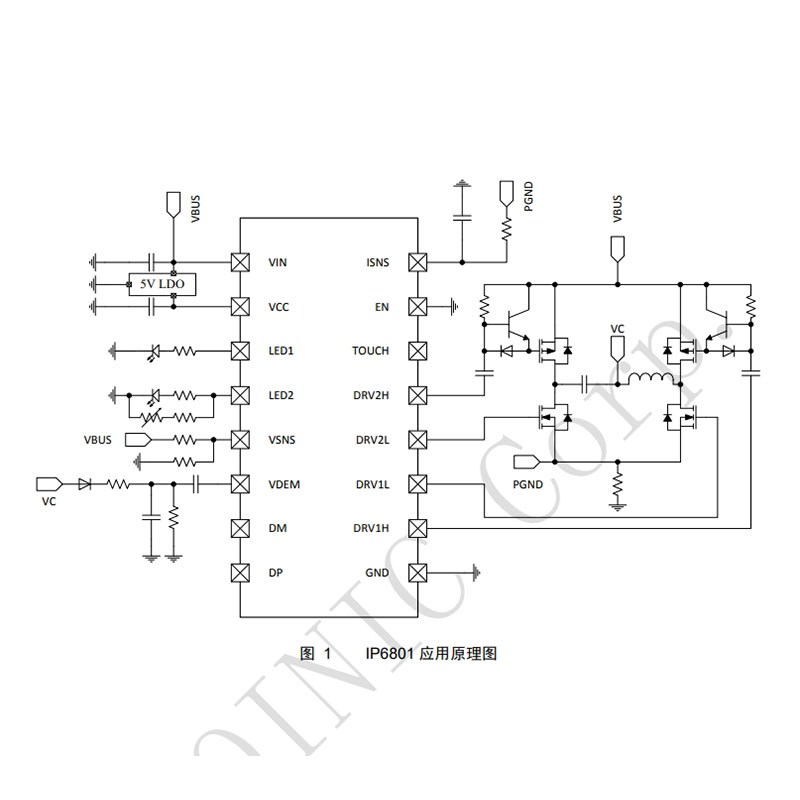

英集芯IP6801是一個應用于藍牙音箱，小夜燈，智能手表，手機，平板等便攜設備無線充電方案的15W無線充發射控制SOC芯片。符合WPC Qi標準，專為無線充電應用設計，支持5W到15W無線充電功率輸出。集成H橋驅動模塊、ASK通訊解調模塊、適配器快充Sink協議等，簡化電路設計。內置8位MCU和OTP ROM，提供了強大的計算和控制能力。支持12V直供電，解決傳統單片機無法直接12V供電的痛點。支持DP&DM申請5V/9V/12V電壓，兼容多種快充協議。采用SOP16封裝，PIN腳功能排布針對無線充電應用進行了優化，非常便于方案PCB繪制。

一、高效充電：15W峰值功率，滿足多種設備需求
1、多檔功率智能切換，適配不同設備
英集芯IP6801支持5W/7.5W/10W/15W四檔功率輸出，可匹配智能手表、TWS耳機、手機、平板等不同設備。芯片通過ASK通訊解調模塊自動識別設備協議，實現快速適配。例如，為iPhone 15提供7.5W快充時，充電效率較傳統方案有所提升。
2、12V直供驅動架構，提升能效
英集芯IP6801采用H橋驅動架構，支持12V直供電，優化了小占空比驅動性能。測試數據顯示，其驅動效率較部分同類方案有所提高，發熱量降低，在高功率輸出時芯片表面溫度可控制在合理范圍內，確保充電過程穩定。

二、廣泛兼容：支持WPC Qi協議，適配多種設備
1、多協議支持，提升兼容性
英集芯IP6801通過WPC Qi標準認證，兼容BPP（基礎功率配置）、PPDE（私有協議數據擴展）、EPP（擴展功率配置）等協議，適用于蘋果、三星、華為、小米、OPPO等品牌設備，以及車載無線充、無線充電寶等產品。
2、動態電壓申請，優化充電效率
芯片支持DP&DM接口申請5V/9V/12V電壓，可智能識別適配器輸出能力，動態調整充電模式。例如，當適配器支持12V輸出時，IP6801可切換至15W快充模式；若僅支持5V輸出，則自動調整為5W模式，確保充電穩定。

三、安全防護：多重保護機制，保障充電安全
1、智能異物檢測（FOD），防止誤充
英集芯IP6801內置空載/帶載FOD檢測功能，可實時監測充電區域是否存在金屬異物。檢測到異物時，芯片會迅速切斷充電，避免安全隱患。
2、NTC溫度監控，防止過熱
芯片集成NTC溫度傳感器，實時監測溫度變化。當溫度超過設定閾值時，系統會自動降低功率或停止供電，保護設備安全。
3、過壓/欠壓/過流保護，硬件級安全
輸入電壓、電流異常時，IP6801會通過硬件電路快速切斷供電，防止設備損壞。

四、高集成度設計：簡化開發，降低成本
1、集成關鍵模塊，減少外圍元件
英集芯IP6801整合H橋驅動、ASK通訊解調、MCU控制、快充協議棧等功能，減少對外部芯片的依賴，縮短開發周期，降低成本。
2、SOP16封裝，適配多種PCB設計
緊湊的SOP16封裝優化了PIN腳布局，適用于單面板、雙面板和多層板設計，便于集成到智能家居、便攜設備和車載充電方案中。

結語
英集芯IP6801以15W峰值功率、多協議兼容和多重安全保護，為無線充電應用提供穩定高效的解決方案。無論是消費者對充電體驗的需求，還是廠商對開發效率的考量，IP6801均可提供支持。
