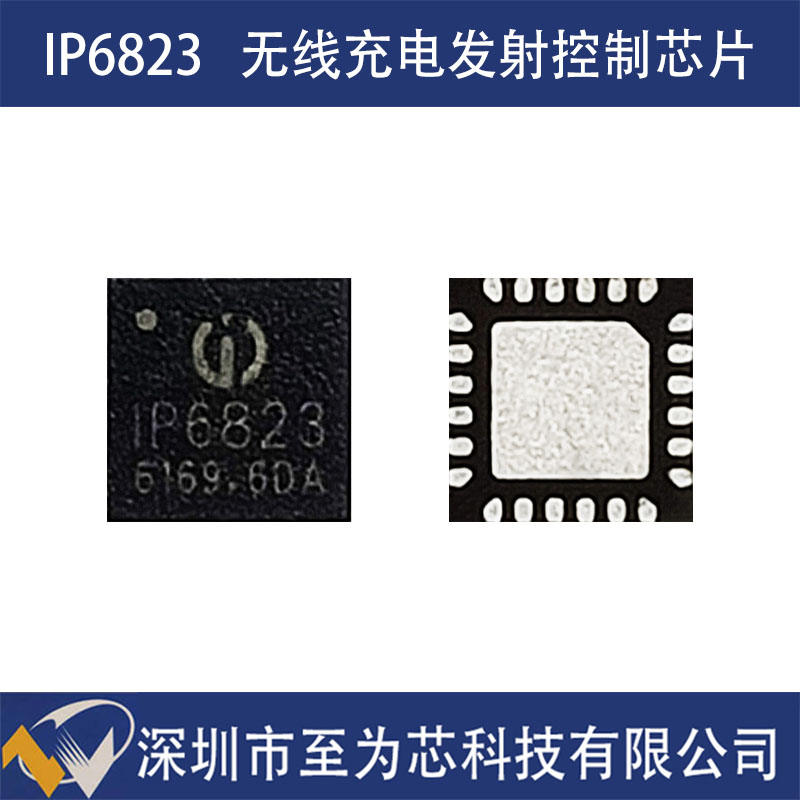

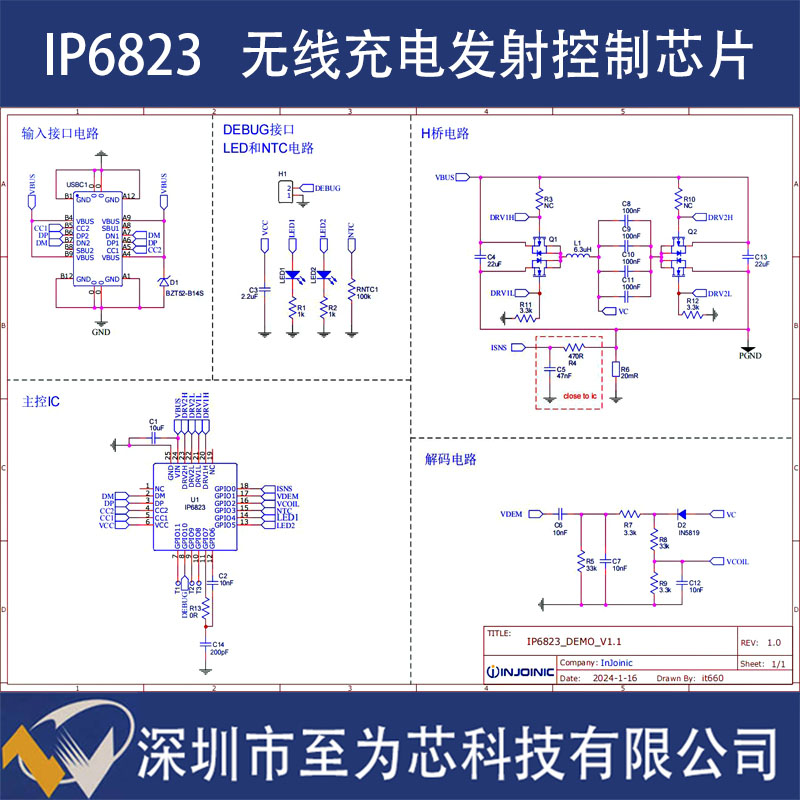

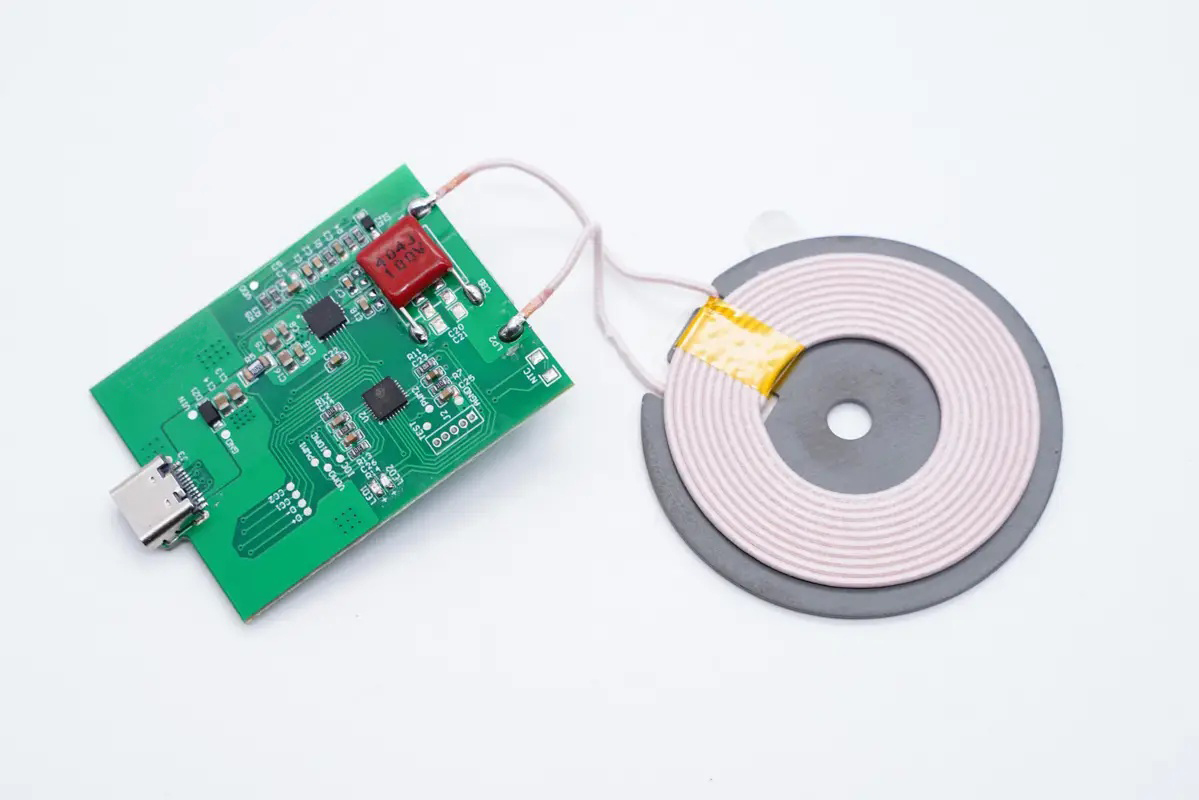

英集芯IP6823是一個款用于智能手機、平板電腦、智能手表、智能音箱等無線充電方案的15W無線充電發射控制SOC芯片。符合Qi標準,支持BPP、PPDE、EPP等協議,兼容主流無線充電設備。內置PD3.0快充協議,支持5V/9V/12V電壓檔位。集成2P2N H橋驅動模塊,外配全橋功率MOS,支持5W至15W功率輸出。內置ASK通訊解調模塊,支持線圈電壓和電流的ASK信號解調與解碼。減少外圍器件數量,降低BOM成本,簡化PCB設計。具備FSK調制功能,可向接收設備發送信息,實現PPDE、EPP協議。內置多重安全保護機制,確保充電過程安全可靠。

集成度較高,優化開發流程
英集芯IP6823采用QFN24封裝工藝,體積相對小巧,內部集成了2P2N H橋驅動模塊、ASK通訊解調模塊、適配器快充Sink協議等無線充電核心功能。這種集成化設計,有助于減少外圍器件數量,降低BOM成本,同時優化PCB布局,為開發者提供了較為簡潔的設計方案。從成本和開發效率來看,IP6823具有一定的優勢。
協議兼容性較好,適應多種需求
IP6823遵循WPC Qi標準,支持BPP、PPDE、EPP等多種協議,能夠兼容市場上多數無線充電設備。無論是智能手機、智能手表還是TWS耳機,IP6823都能提供較為穩定的充電體驗。此外,芯片還集成了DP&DM、PD3.0快充協議,支持5V/9V/12V電壓檔位,有助于提升充電效率。

安全保護機制較為完善
無線充電過程中,安全是重要的考慮因素。IP6823內置了空載和帶載異物檢測、NTC溫度檢測、線圈電壓振幅限制、輸入過壓/欠壓/過流保護等多重安全機制。這些保護措施有助于減少過熱、過充等安全隱患,提升充電過程的安全性。
功耗控制較好,有助于設備續航
IP6823在工作待機模式下的功耗約為10mA,睡眠模式下功耗低于50uA。這種低功耗設計有助于降低整體能耗,延長設備的續航時間。對于移動設備而言,這意味著可能減少充電次數。
支持智能控制與固件升級
IP6823內置精度較高的電流電壓檢測電路和智能控制算法,能夠監測充電過程中的各項參數,并根據設備需求進行調整。此外,芯片還集成了MTP ROM,支持固件在線升級,便于功能的優化和擴展。
結語
英集芯IP6823以其較高的集成度、良好的兼容性、較為完善的安全保護機制和較低的功耗設計,在無線充電領域展現出一定的應用價值。從技術特點、應用場景和市場表現來看,IP6823具有一定的優勢。隨著無線充電技術的發展,IP6823有望在更多領域得到應用,為用戶提供較為高效、便捷、安全的充電體驗。英集芯IP6823為無線充電領域提供了一個可供選擇的解決方案。

-
