基于RV1126開發板的啟動Logo更換方法
1 .介紹
EASY EAI Nano固件內擁有2個logo，分別用于uboot階段顯示，以及kernel（內核）階段顯示。
1.1 logo文件格式
logo文件的格式為：
| 選項 | 描述 | |
| 文件格式 | 位圖格式（*.bmp） | |
| 文件 | logo.bmp | 對應uboot階段的logo內容； （注意：該文件必須命名為logo.bmp） |
| logo_kernel.bmp | 對應kernel階段的logo內容； | |
| 分辨率 | 屏幕分辨率 | 5寸屏(720*1280)； |
| 8寸屏(800*1280)； | ||
| 10寸屏(800*1280)； | ||
| 大于屏幕分辨率 | 不支持，會導致屏幕顯示無法被應用程序控制。 | |
| 等于屏幕分辨率 | 剛好全屏貼合； | |
| 小于屏幕分辨率 |
logo會居中于屏幕； 因此建議：如果用戶logo背景色是黑色的，最好采取小于屏幕分辨率的方式設計logo，這樣一組logoxxx.bmp就可以適配各種分辨率的屏幕。 |
|
| 位深度 | 1位圖（單色） | 不支持 |
| 4位圖（16色） | 不支持 | |
| 8位圖（256色） | 支持 | |
| 24位位圖（1600萬色） | 支持 | |
1.2 logo制作流程
使用PC上的“畫圖”軟件來制作logo文件，首先修改分辨率，如下所示。

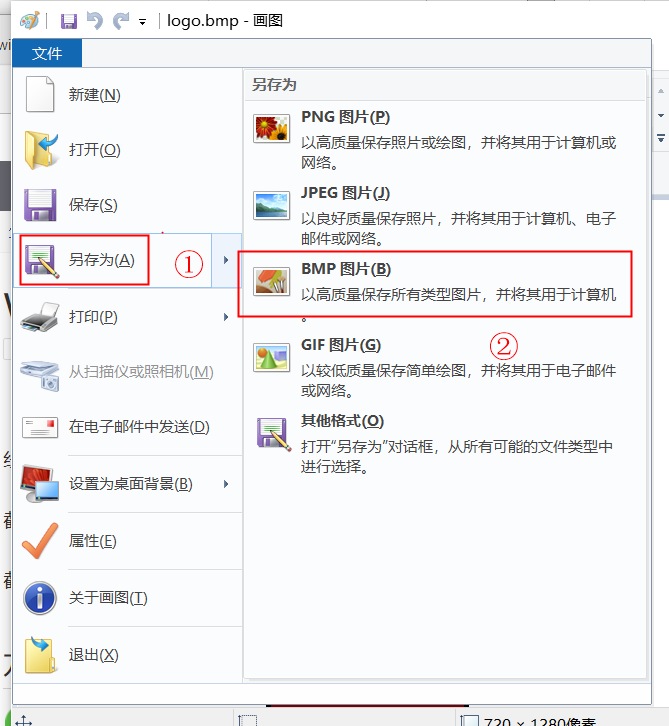

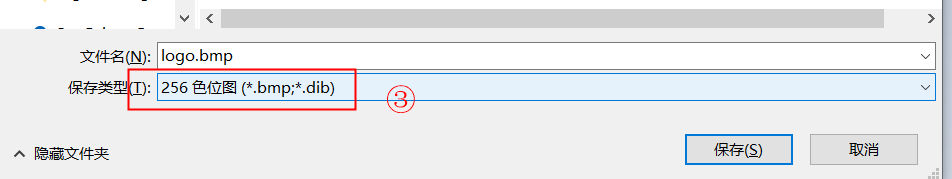

然后修改文件內容，最后保存文件，操作如下所示。
1.3 端直接在板卡更新logo
把修好的logo圖片傳入板卡中，例如傳到/userdata目錄，如下圖所示。
在板卡環境中執行以下指令可直接更新板卡的啟動logo：
cd /userdata upgrade-logo.sh logo.bmp logo_kernel.bmp boot.img && sync

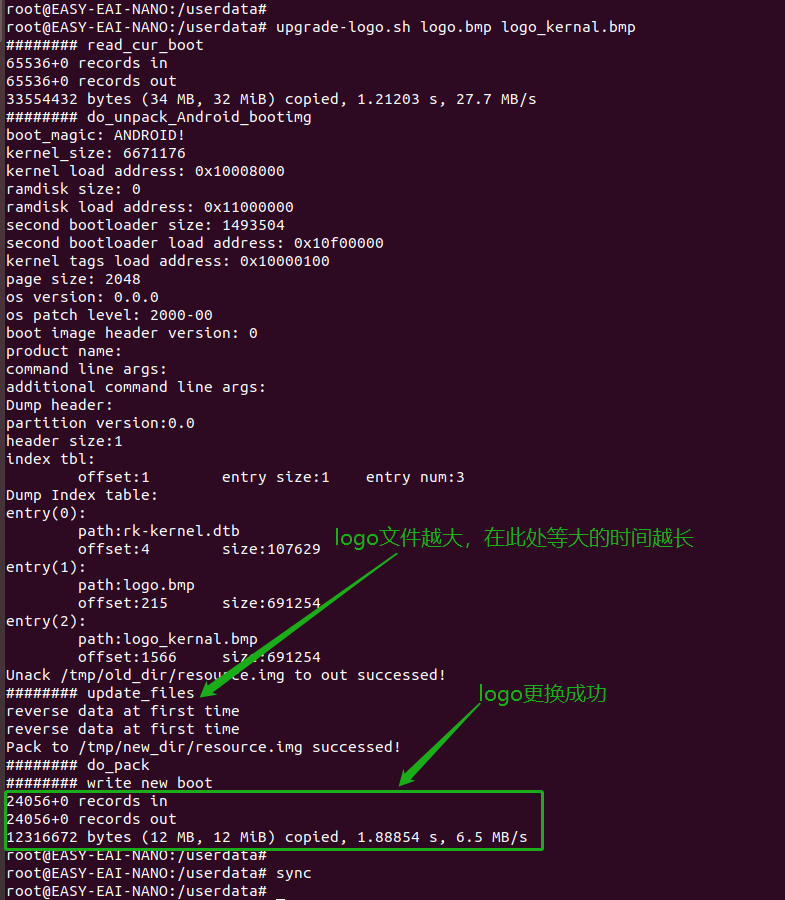

命令執行后，打印如下圖所示。
下次系統啟動過程中將會看到新的logo。
2. 啟動logo量產燒錄的使用
1.1燒錄
在板卡端更新完logo以后將boot.img拉回虛擬機放到燒錄包里，燒錄見《內核開發流程說明》
1.2量產指導
軟件量產指導見《導出文件系統鏡像》
