TLV930x 系列（TLV9301、TLV9302 和 TLV9304）是 40V 成本優化型運算放大器系列。這些器件具有出色的通用直流和交流規格，包括軌到軌輸出、低失調電壓（典型值為 ±0.5mV）、低溫漂（典型值為 ±2μV/°C）和 1MHz 帶寬。

數據手冊：*附件：TLV9302 雙路、40V、1MHz、低功耗運算放大器技術手冊.pdf

TLV930x 的便利特性（例如寬差分輸入電壓范圍、高輸出電流 (±60mA) 以及高壓擺率 (3V/μs)）使其成為了一款可靠的運算放大器，適用于高電壓成本敏感型應用。

TLV930x 系列運算放大器采用標準封裝，額定工作溫度范圍為 –40°C 至 125°C。

特性
? 低失調電壓：±0.5mV
? 低失調電壓漂移：±2μV/°C
? 低噪聲：1 kHz 時為 33nV/√Hz
? 高共模抑制：110dB
? 低偏置電流：±10pA
? 軌到軌輸出
? 高帶寬：1MHz GBW
? 高壓擺率：3V/μs
? 低靜態電流：每個放大器 150μA
? 寬電源電壓：±2.25V 至 ±20V，4.5V 至 40V
? 強大的 EMI 性能：1GHz 時為 72dB
? 支持多路復用器/比較器的輸入：
– 電源軌的差分和共模輸入電壓范圍
? 行業標準封裝：
– SOT-23-5 和 SC70 單體封裝
– SOIC-8、TSSOP-8 和 VSSOP-8 雙列封裝
– 四通道電源版本采用 SOIC-14 和 TSSOP-14 封裝

引腳功能和配置

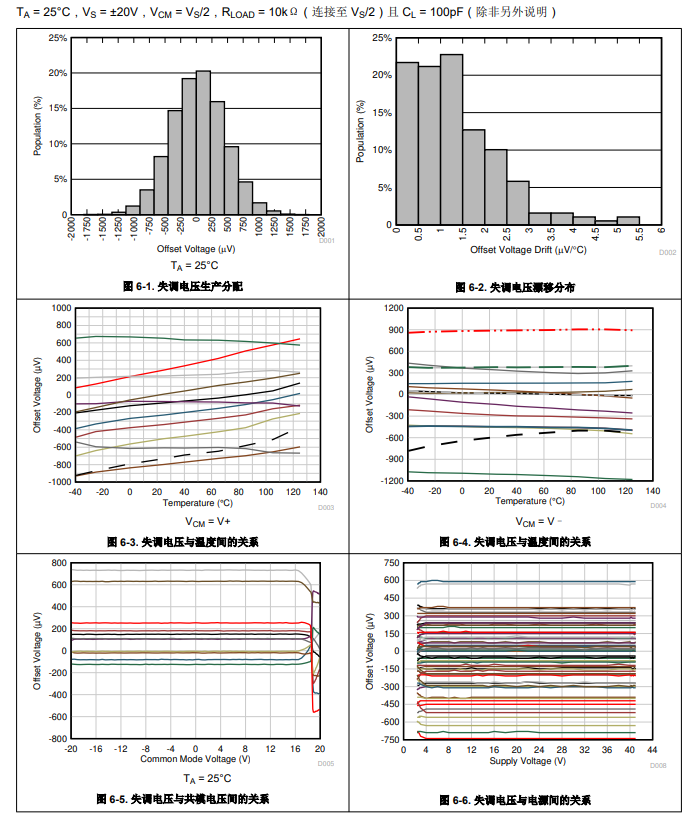

典型特性

功能方框圖

應用
? 商用網絡和服務器 PSU
? 工業交流-直流
? 商用直流/直流
? 電機驅動器：交流和伺服驅動器電源
? 樓宇自動化
