TLV935x 系列（TLV9351、TLV9352 和 TLV9354）是 40V 成本優化型運算放大器系列。

數據手冊：*附件：TLV9351 單通道、40V、3.5MHz、低功耗運算放大器技術手冊.pdf

這些器件具有出色的直流和交流規格，包括軌到軌輸出、低失調電壓（典型值為 ±350μV）、低溫漂（典型值為 ±1.5μV/°C）和 3.5MHz 帶寬。

TLV935x 具有獨特的特性，例如電源軌的差分輸入電壓范圍、高輸出電流 (±60mA) 以及高壓擺率 (20V/μs)，是一款穩定可靠的運算放大器，適用于高電壓成本敏感型應用。

TLV935x 系列運算放大器采用標準封裝，額定工作溫度范圍為 -40°C 至 125°C。

特性
? 低失調電壓：±350μV
? 低失調電壓漂移：±1.5μV/°C
? 低噪聲：1 kHz 時為 15nV/√Hz
? 高共模抑制：110dB
? 低偏置電流：±10pA
? 軌到軌輸出
? 支持多路復用器/比較器的輸入
– 放大器以最高達到電源軌的差分輸入工作
– 放大器可用于開環中，也可用作比較器
? 高帶寬：3.5MHz GBW
? 高壓擺率：20V/μs
? 低靜態電流：每個放大器 600μA
? 寬電源電壓：±2.25V 至 ±20V，4.5V 至 40V
? 強大的 EMIRR 性能：輸入引腳上采用 EMI/RFI 濾波器
? 電源軌的差分和共模輸入電壓范圍

引腳功能和配置

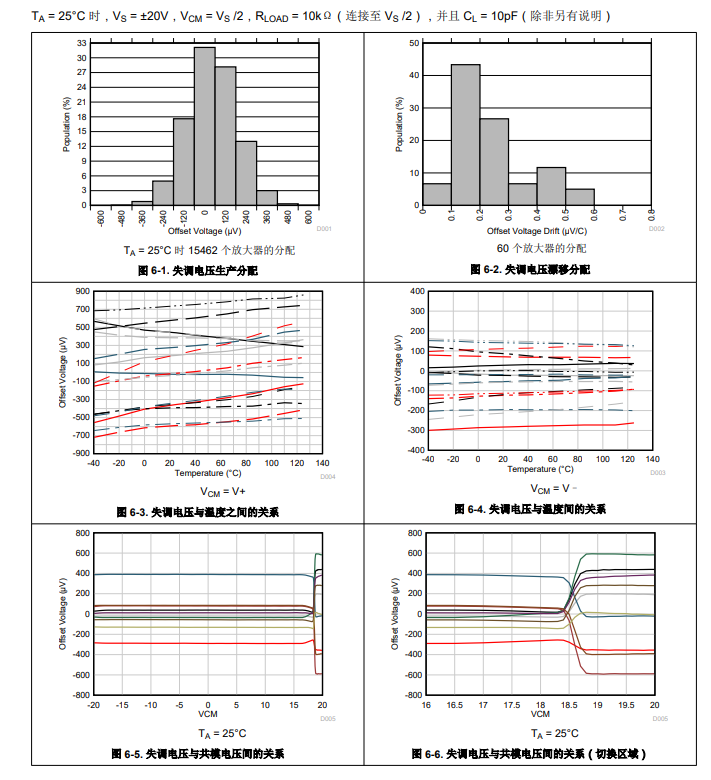

典型特性

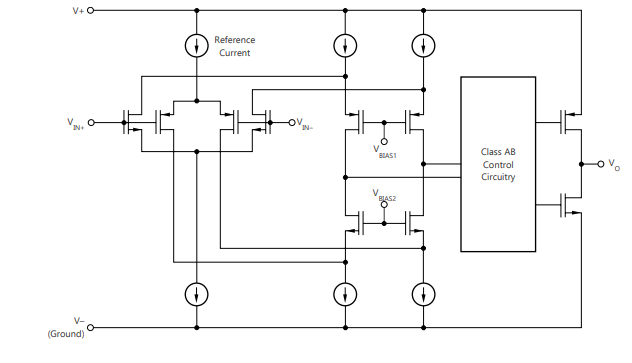

功能方框圖

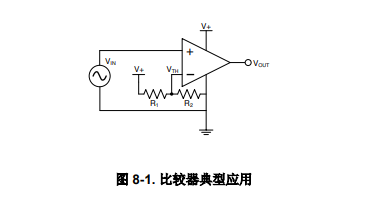

典型應用
許多不同的系統需要控制各個系統節點的電壓，以確保穩定運行。可使用比較器來監控電壓，方式為將輸入電壓與基準閾值電壓進行比較，一旦輸入電壓超過基準閾值電壓，則提供輸出電壓。
TLV935x 系列運算放大器具有支持多路復用器的輸入級（請參閱輸入保護電路 部分），因而可用作性能出色的高電壓比較器。上一代高電壓運算放大器通常在輸入端使用背對背二極管來防止損壞運算放大器，這極大地限制了將這些運算放大器用作比較器，但 TLV935x 具有獲得專利的輸入級，從而使該器件能夠在輸入之間實現寬差分電壓。

應用
? 交流和電機驅動伺服控制模塊
? 交流和電機驅動功率級模塊
? 測試和測量設備
? 可編程邏輯控制器
