MSPM0G310x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位內核平臺，運行頻率高達 80MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，并在 1.62 V 至 3.6 V 的電源電壓范圍內工作。
*附件：mspm0g3106.pdf

MSPM0G310x 器件提供高達 128KB 的嵌入式閃存程序存儲器，具有內置糾錯碼 （ECC） 和高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些器件還集成了存儲器保護單元、7 通道 DMA 和各種高性能模擬外設，例如兩個 12 位 4 Msps ADC、可配置的內部共享電壓基準和一個通用放大器。這些器件還提供智能數字外設，如 2 個 16 位高級控制定時器、5 個通用定時器（帶有 1 個用于 QEI 接口的 16 位通用定時器、2 個用于待機模式的 16 位通用定時器和 1 個 32 位通用定時器）、2 個窗口式看門狗定時器以及 1 個帶鬧鐘和日歷模式的 RTC。這些設備提供數據完整性和加密外設（CRC 、TRNG、AES）和增強的通信接口（四個 UART、兩個 I2C、兩個 SPI、CAN 2.0/FD）。

TI MSPM0 系列低功耗 MCU 由具有不同模擬和數字集成程度的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

MSPM0G310x MCU 由廣泛的硬件和軟件生態系統提供支持，并提供參考設計和代碼示例，以便快速開始設計。開發套件包括可供購買的 LaunchPad。TI 還提供免費的 MSP 軟件開發套件 （SDK），該套件作為 TI 資源瀏覽器中 Code Composer Studio? IDE 桌面和云版本的組件提供。MSPM0 MCU 還得到了廣泛的在線宣傳資料、MSP Academy 培訓以及通過 TI E2E? 支持論壇提供的在線支持。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80 MHz
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62 V 至 3.6 V
• 記憶
  • 高達 128KB 的閃存，內置糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 11 個外部通道
    • 14 位有效分辨率 （250 ksps），硬件平均
  • 一個通用放大器 （GPAMP）
  • 可配置的 1.4V 或 2.5V 內部共享電壓基準 （VREF）
  • 集成溫度傳感器
  • 集成電源監視器
• 優化的低功耗模式
  • 運行：96 μA/MHz （CoreMark）
  • 休眠：4 MHz 時為 467 μA
  • 停止：32 kHz 時為 46 μA
  • 待機：1.5 μA，帶 RTC 和 SRAM 保持
  • 關斷：80 nA，具有 IO 喚醒功能
• 智能數字外設
  • 7 通道 DMA 控制器
  • 兩個 16 位高級控制定時器支持死區插入和故障處理
  • 7 個定時器，支持多達 22 個 PWM 通道
    • 一個 16 位通用定時器
    • 一個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在 STANDBY 模式下的低功耗作
    • 一個 32 位通用定時器
    • 兩個帶死區的 16 位高級定時器
  • 兩個窗口看門狗計時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個 UART 接口;1 個支持 LIN、IrDA、DALI、Smart Card、Manchester，3 個支持在 STANDBY 模式下的低功耗運行
  • 兩個 I 2C 接口，支持高達 FM+ （1 Mbit/s）、SMBus、PMBus 和從 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32 Mbits/s
  • 一個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 和 CAN-FD
• 時鐘系統
  • 內部 4 至 32MHz 振蕩器，在整個溫度范圍內具有高達 ±3% 的精度 （SYSOSC）
  • 高達 80 MHz 的鎖相環 （PLL）
  • 內部 32 kHz 振蕩器 （LFOSC）
  • 外部 4 至 48MHz 晶體振蕩器 （HFXT）
  • 外部 32-kHz 晶體振蕩器 （LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余校驗器（CRC-16、CRC-32）
  • 真隨機數生成器 （TRNG）
  • 使用 128 位或 256 位密鑰的 AES 加密
• 靈活的 I/O 功能
  • 多達 28 個 GPIO
    • 兩個 5V 容限 IO
    • 兩個驅動強度為 20mA 的高驅動 IO
• 開發支持
  • 2 引腳串行線調試 （SWD）
• 套餐選項
  • 32 引腳 VQFN
  • 28 針 VSSOP
  • 20 引腳 VSSOP
• 家庭成員（另請參閱設備比較）
  • MSPM0G3105：32KB 閃存，16KB RAM
  • MSPM0G3106：64KB 閃存，32KB RAM
  • MSPM0G3107：128KB 閃存，32KB RAM
• 開發工具包和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3507 LaunchPad? 開發套件
  • MSP 軟件開發工具包 （SDK）

參數

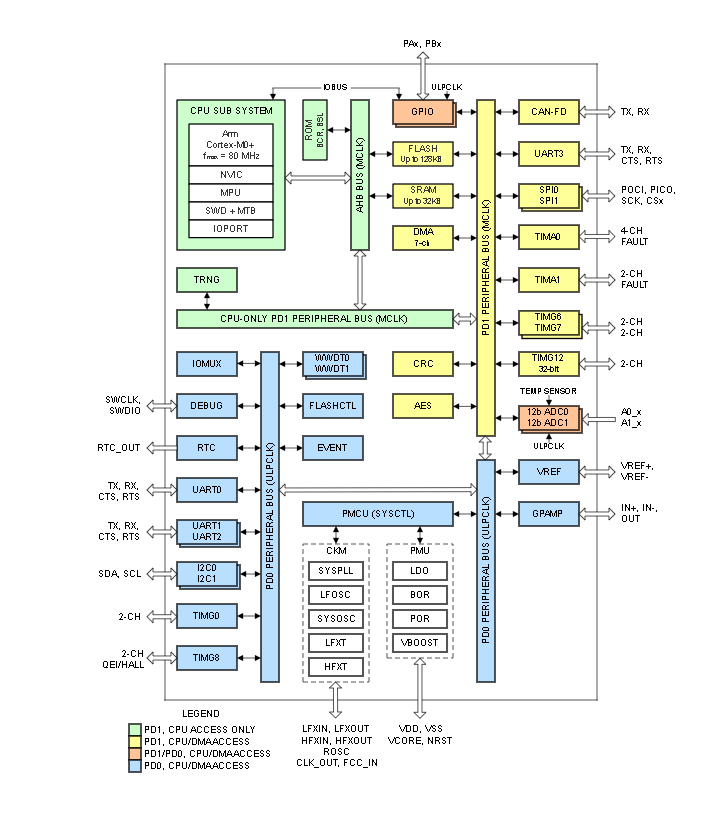

方框圖

1. 概述

• ?設備系列?：MSPM0G系列
• ?型號?：MSPM0G3106
• ?主要特點?：
  • 高達128KB的嵌入式閃存程序存儲器，帶ECC（錯誤校正碼）
  • 高達32KB的SRAM，帶硬件校驗選項
  • 內存保護單元、7通道DMA、高性能模擬外設
  • 數據完整性和加密外設（CRC、TRNG、AES）
  • 增強型通信接口（4個UART、2個I2C、2個SPI、CAN 2.0/FD）

2. 功能塊圖

• 文件提供了MSPM0G3106的功能塊圖，展示了設備的主要組成部分和接口。

3. 引腳配置與功能

• ?引腳類型?：包括通用I/O、ADC輸入、SPI/I2C/UART接口、時鐘輸入/輸出等。
• ?引腳屬性?：詳細列出了每個引腳的信號名稱、功能、I/O結構等。
• ?未使用引腳的連接?：建議將未使用的引腳配置為GPIO，并設置為輸出低電平或輸入狀態，啟用內部上拉或下拉電阻。

4. 規格參數

• ?絕對最大額定值?：包括電源電壓、輸入/輸出電壓等。
• ?ESD評級?：定義了設備對靜電放電的承受能力。
• ?推薦工作條件?：包括電源電壓范圍、工作溫度范圍等。
• ?熱信息?：提供了結溫等熱相關參數。
• ?電源電流特性?：詳細描述了不同工作模式下的電源電流消耗。
• ?電源上電順序?：描述了設備加電時電源域的上電順序。
• ?閃存存儲器特性?：包括編程/擦除周期、數據保留時間等。
• ?時序特性?：提供了CPU、存儲器、外設等的時序參數。
• ?時鐘規格?：描述了系統時鐘、低頻振蕩器、高頻振蕩器等時鐘源的規格。

5. 數字I/O特性

• ?電氣特性?：包括輸出低電平電壓、輸出驅動能力等。
• ?開關特性?：提供了端口輸出頻率、輸出上升/下降時間等參數。

6. 模擬外設特性

• ?ADC?：12位，采樣率高達4Msps，支持多種參考電壓源。
• ?VREF?：可編程電壓參考緩沖器，支持外部參考輸入。
• ?GPAMP?：通用運算放大器，支持斬波穩定。
• ?溫度傳感器?：提供與設備溫度成線性關系的電壓輸出。

7. 通信接口特性

• ?UART?：支持標準異步通信協議，具有多個可配置選項。
• ?I2C?：支持7位和10位地址模式，具有SMBus 3.0兼容性。
• ?SPI?：支持多種數據幀大小，具有FIFO緩沖區。
• ?CAN FD?：支持CAN 2.0B和CAN FD協議，具有靈活的配置選項。

8. DMA與事件系統

• ?DMA?：支持多個外設之間的直接數據傳輸，減少CPU負擔。
• ?事件系統?：允許外設之間以及外設與CPU之間的靈活通信。

9. CPU與操作模式

• ?CPU?：高性能ARM Cortex-M4 CPU。
• ?操作模式?：包括RUN、SLEEP、STOP、STANDBY和SHUTDOWN五種模式，以優化功耗。

10. 設備模擬連接

• 提供了設備內部模擬信號的連接圖，展示了ADC、VREF、GPAMP等之間的連接關系。

11. 串行線調試接口

• 通過ARM兼容的串行線調試端口（SW-DP）提供調試功能。

12. 工廠常數與設備標識

• 設備包含一個內存映射的FACTORY區域，提供設備能力和工廠校準信息的只讀數據。
• 提供了設備ID、制造商ID等標識信息。

13. 應用、實現與布局

• 提供了典型應用電路圖和實施建議。

14. 設備與文檔支持

• 提供了獲取入門指南、工具和軟件、文檔支持等資源的鏈接。

15. 機械、封裝與訂購信息

• 提供了不同封裝選項的詳細信息，包括尺寸、引腳數、封裝類型等。
