TPSM86125x 是一款簡單易用、高效率、高功率密度的同步降壓模塊，輸入電壓范圍為 3V 至 17V，并支持高達 1A 的連續電流。

TPSM86125x 采用 D-CAP3 控制模式來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。該器件可支持高達 95% 的占空比作。
*附件：tpsm861253.pdf

TPSM861252 在 Eco 模式下運行，可在輕負載期間保持高效率。TPSM861257 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。TPSM861253 是具有 FCCM 模式的固定 3.3V 輸出電壓部件。該器件還在模塊內部集成了分壓電阻器和前饋電容器。TPSM86125x 集成了完整的保護功能，包括 OVP、OCP、UVLO、OTP 和 UVP（帶打嗝）。

該器件采用 QFN 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 17V 寬輸入電壓范圍
  • 固定 3.3V 輸出，用于 TPSM861253
  • 0.6V 至 10V 輸出范圍，適用于TPSM861252
  • 0.6V 至 5.5V 輸出范圍，適用于 TPSM861257
  • 0.6V 參考電壓
  • ±1%，25°C 時精度為 0.6Vref
  • ±1.5%，在 –40°C 至 125°C 時實現 0.6Vref 精度
  • ±1%，3.3Vout 精度，0 至 65°C
  • 集成 55mΩ 和 24mΩ MOSFET
  • 100μA 低靜態電流，用于 TPSM861252
  • 1.4MHz 開關頻率
  • 最大 95% 的大占空比作
  • 1.2V 精密 EN 閾值電壓
  • 1.6ms 固定典型軟啟動時間
• 易于使用且設計尺寸小
  • TPSM861252 省電模式，輕負載時 TPSM861253/7 FCCM 模式
  • 快速瞬態 D-CAP3? 控制模式
  • 通過集成電感器和自舉電容器輕松布局
  • 支持使用預偏置輸出電壓?jiǎn)?dòng)
  • 漏極開路電源良好指示器
  • 用于 OV、OT 和 UVLO 保護的非鎖存
  • 紫外線防護中的打嗝模式
  • 逐周期 OC 和 NOC 保護
  • –40°C 至 125°C 工作結溫
  • 3.3mm × 4mm × 2mm QFN 封裝

參數

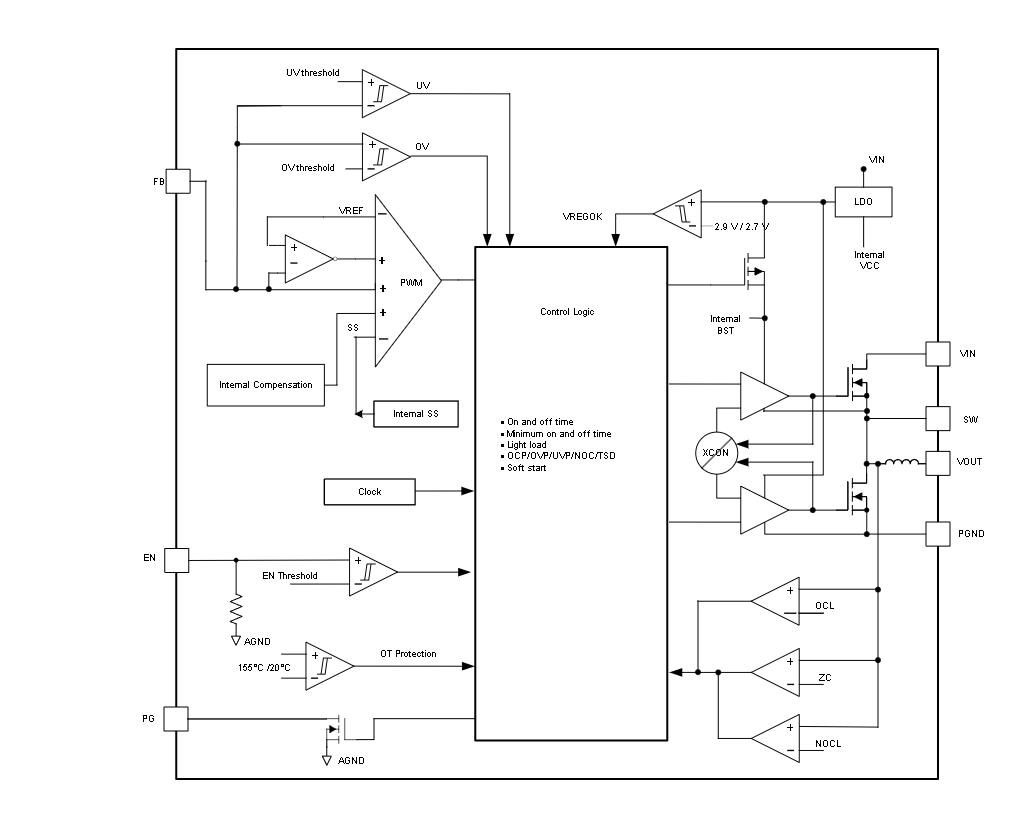

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：3V 至 17V
• ?輸出電壓?：固定3.3V
• ?輸出電流?：最大1A
• ?開關頻率?：1.4MHz（標準），可調整至2MHz（特定條件下）
• ?封裝類型?：QFN（3.3mm × 4mm × 2mm）
• ?工作模式?：FCCM（強制連續導通模式）
• ?控制模式?：D-CAP3?，提供快速瞬態響應且無需外部補償

2. 關鍵組件

• 集成55mΩ和24mΩ MOSFETs
• 集成電感器
• 集成引導電容

二、性能特點

1. 高效率

• Eco-mode（僅在TPSM861252中），輕載時保持高效率
• FCCM模式，在所有負載條件下保持固定開關頻率和較低輸出紋波

2. 快速瞬態響應

• D-CAP3?控制模式，支持低ESR輸出電容，無需外部補償

3. 保護功能

• 過壓保護（OVP）
• 過流保護（OCP）
• 欠壓鎖定（UVLO）
• 過溫保護（OTP）
• 欠壓保護（UVP）
• Hiccup模式（在UV保護中）

4. 其他特性

• 啟動時支持預偏置輸出電壓
• 開漏電源良好指示
• 非鎖定保護（OV、OT、UVLO）

三、應用領域

• 商戶網絡和服務器電源
• AC/DC適配器/電源
• 工廠自動化和控制
• 測試和測量設備

四、詳細功能描述

1. D-CAP3?控制模式

• 自適應導通時間PWM控制器，支持偽固定頻率操作
• 內部補償電路，無需外部補償組件
• 支持低ESR和陶瓷輸出電容

2. 軟啟動和預偏置軟啟動

• 內部固定軟啟動時間（約1.6ms）
• 如果輸出電容在啟動時已預偏置，設備將平滑地進入調節點

3. 電流保護

• 過流保護（OCP），使用逐周期谷值檢測控制電路
• 負電流保護（NOC），防止過大負電流

4. 熱管理

• 熱關斷保護，防止結溫過高

五、應用與實現

1. 典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、反饋電阻等組件的選擇

2. 布局指南

• 建議的PCB布局，以最小化噪聲和提高熱性能

3. 定制設計

• 可使用WEBENCH? Power Designer進行自定義設計，提供實時定價和組件可用性

六、封裝與訂購信息

• ?封裝類型?：QFN（3.3mm × 4mm × 2mm）
• ?訂購信息?：TPSM861253RDXR，ACTIVE狀態
