1概述 安科瑞 18702112163
交流接觸器作為電動機回路重要的控制元件,在工業生產中承擔了重要的作用。雷擊、短路重合閘、電網故障、大功率設備啟動等原因引起的電壓跌落(晃電)現象嚴重影響接觸器的正常工作,并引起相關聯鎖設備停機,給企業造成巨大的經濟損失。
安科瑞ARD-KHD-S03系列抗晃電裝置,具備 “晃電保持+晃電再起動”功能,能夠抵御接觸器控制回路晃電引起的接觸器釋放(不包括直流接觸器或帶節能功能的接觸器),也可以針對變頻、軟起回路實現再啟動,保障設備的連續性運行,為企業高效生產保駕護航。
2產品特點
■晃電保持和晃電再起動相結合,接線方便,能有效抵御電壓跌落引起的接觸器釋放
■抗晃電可編程設置,滿足不同客戶需求
■4路可編程DI輸入,采用內置DC24V電源;4路可編程無源DO輸出
■可選配1路MODBUS_RTU通訊
■可選配記錄晃電事件、開關量事件、接觸器事件、裝置事件、上電事件、暫升暫降事件,各類事件各16條,方便用戶維護管理
■主體標配液晶顯示,同時選配外置嵌入式安裝顯示單元
■外置顯示單元支持U盤程序升級
3型號說明
表1
回路類型 | A | AC220V接觸器 |
B | AC380V接觸器 | |
F | 變頻回路 |
表2
接觸器電流規格 | C1 | 接觸器額定電流<125A |
C2 | 125A≤接觸器額定電流≤630A |
表3
功能模塊 | 代號 |
一路ModbusRTU通訊 | C |
事件記錄 | SR |
黑白點陣液晶顯示,模塊尺寸為98×60,開孔92×55(單位mm) | 60L3 |
注:1、本產品用于帶節能功能的接觸器時可實現晃電再啟動功能;
2、用于變頻、軟起回路時,不用選擇接觸器電流規格。
4技術參數
4.1技術指標
ARD-KHD-S03技術指標見表4:
表4
技術參數 | 技術指標 | ||
裝置輔助電源 | S03A:AC220V±20%,S03B:AC380V±20% | ||
接觸器額定工作電壓 | AC220V / 380V | ||
繼電器輸出觸點容量 | 阻性負載 | AC250V、10A | |
開關量輸入 | 4路無源干結點,內置DC24V電源 | ||
通訊 | 支持1路MODBUS RTU通訊 | ||
環境 | 工作溫度 | -10oC~55oC | |
貯存溫度 | -25oC~70oC | ||
相對濕度 | ≤95﹪不結露,無腐蝕性氣體 | ||
海拔 | ≤2000m | ||
污染等級 | 3級 | ||
防護等級 | 主體IP30,分體顯示模塊IP65(安裝在柜體面板時) | ||
安裝類別 | III級 |
5外形尺寸及安裝
5.1主體外形尺寸

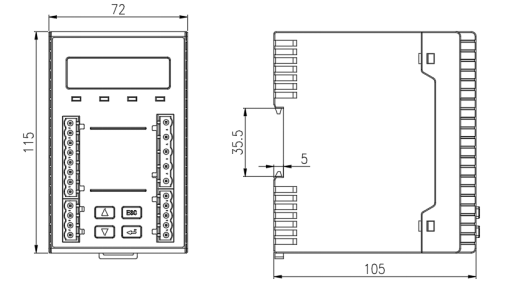

圖1主體尺寸圖
圖2顯示單元尺寸圖
5.2端子號功能定義
ARD-KHD-S03端子號功能與定義見表5:
表5
端子號 | 功能定義 | 備注 |
11 | 電源電壓輸入L | 輔助電源接入此兩端子 |
14 | 電源電壓輸入N | |
21 | A1 | Modbus_RTU通訊 |
22 | B1 | |
40、41 | DO1 |
4路可編程繼電器輸出(DO) (用戶可根據需要自行設置,也可下單備注出廠設置) |
42、43 | DO2 | |
44、45 | DO3 | |
46、47 | DO4 | |
30 | DI1 |
4路可編程開關量輸入(DI) (用戶可根據需要自行設置,也可下單備注出廠設置) |
31 | DI2 | |
32 | DI3 | |
33 | DI4 | |
39 | COM,DI輸入公共端 | |
94 | 控制回路按鈕側接點 | 控制回路接點,具體接線參照下文例圖 |
95 | 控制回路KM+接點 | |
96 | 控制回路KM-接點 |
注:96、94默認輸出等同于L、N的電壓,測試時應在96、94端串接保險絲測試防止錯誤的接線引起跳閘損壞儀表。
6菜單簡介
ARD-KHD-S03菜單介紹見表6:
表6
序號 | 主菜單 | 功能 | 類別 | 設定范圍 | 默認值 | 單位 |
一 | 定值設置 | 晃電設置 | 晃電動作閾值 | 99.9~399.9V(0.1V) | 180.0 | V |
晃電返回閾值 | 99.9~399.9V(0.1V) | 190.0 | V | |||
線電壓晃電值 | 99.9~899.9V(0.1V) | 350.0 | V | |||
晃電保持時長 | 0.020~10.999 s(0.001s) | 3.000 | S | |||
合閘狀態檢測 | 電壓、DI | DI | ||||
晃電再起動 | 功能開關 | 關閉、保持+再起、軟啟變頻、再起動 | 關閉 | |||
恢復電壓閾值 | 99.9~499.9V(0.1V) | 200.0 | V | |||
再起動延時 | 0.1~99.9s(0.1s) | 20.0 | S | |||
最大允許時間 | 晃電保持時長~999.9s | 60.0 | S | |||
起動時間 | 3.0~199.9s(執行再起后,檢測到起動完成的時間) | 5.0 | S | |||
開關量設置 | DO1 | 常開、常閉 | —— | V | ||
不投入、欠壓報警、再起動輸出、工藝連鎖、晃電復位、變頻器復位故障、過欠壓報警、故障輸出、運行輸出、再起和運行 | 不投入 | |||||
0.0-20.0 | 0.0 | S | ||||
DO2 | 同上 | |||||
DO3 | ||||||
DO4 | ||||||
DI1 | 常開、常閉 | 常開 | ||||
不投入、合閘狀態、晃電閉鎖、故障信號、運行信號 | 不投入 | |||||
DI2 | 同上 | |||||
DI3 | ||||||
DI4 | ||||||
暫升暫降 | 暫升閾值 | 199.9-499.9 | 250.0 | V | ||
暫降閾值 | 99.9-399.9 | 180.0 | V | |||
不動作帶 | 0.1-19.9 | 10.0 | V | |||
報警動作延時 | 3.000 | S | ||||
線電壓暫升值 | 99.9-899.9 | 450.0 | V | |||
線電壓暫降值 | 99.9-899.9 | 350.0 | V | |||
二 | 當前參量 | 諧波 | —— | —— | —— | % |
開關量狀態 | DI1-4 | —— | —— | |||
DO1-4 | —— | —— | ||||
晃電次數 | —— | —— | —— | 次 | ||
合閘次數 | —— | —— | —— | 次 | ||
裝置上電次數 | —— | —— | —— | 次 | ||
三 | 通信設置 | 地址 | —— | 001-254 | 001 | |
波特率 | —— | 2400、4800、9600、19200、38400 | 9600 | |||
校驗位 | —— | None/2stop/Odd/Even | None | |||
四 | 事件記錄 | 晃電事件 | —— | —— | —— | |
開關量事件 | —— | —— | —— | |||
接觸器事件 | —— | —— | —— | |||
裝置事件 | —— | —— | —— | |||
上電事件 | —— | —— | —— | |||
暫升暫降事件 | —— | —— | —— | |||
五 | 系統設置 | 時間設置 | 時間 | —— | —— | |
清除事件 | 清除晃電事件 | 是、否 | 否 | |||
清除開關量事件 | 是、否 | 否 | ||||
清除接觸器事件 | 是、否 | 否 | ||||
清除裝置事件 | 是、否 | 否 | ||||
清除上電事件 | 是、否 | 否 | ||||
清除暫態事件 | 是、否 | 否 | ||||
清除晃電次數 | 是、否 | 否 | ||||
清除合閘次數 | 是、否 | 否 | ||||
清除上電次數 | 是、否 | 否 | ||||
對比度 | —— | 0-100% | 050% | % | ||
背光設置 | —— | 常亮、0000-9999 | 常亮 | S | ||
用戶密碼 | —— | 0001-9999 | 0001 | |||
廠家信息 | —— | —— | —— |
設置說明:
“晃電設置”中“合閘狀態檢測”
適用接觸器模式,設置為DI時,DI設置“合閘狀態”,合閘狀態由對應的DI檢測決定;
設置“電壓”,自動檢測接觸器線圈上的電壓來判斷接觸器是否合閘。
合閘狀態檢測推薦使用DI,并將DI1設置為合閘狀態,接觸器的輔助觸點接入DI1。
400A及以上的接觸器必須使用DI做合閘狀態檢測。
“晃電再起動”中“功能”:
1.關閉:適用接觸器模式,晃電時在晃電時間內維持接觸器合閘,超過時間斷開接觸器。
2.保持+再起:適用接觸器模式,接觸器晃電時在晃電時間內維持合閘保持,超過時間接觸器斷開,在再起動最大允
許時間內電壓恢復,開始執行分批起動,分批起動時間到,根據設置在DO輸出再起信號(DO設置為再起動輸出)。
3.軟起變頻:適用軟起變頻模式,DI1設置為合閘信號、DI2設置為故障信號、DI3設置為運行信號、DI4設置為晃電閉鎖,DO1設置為再起動輸出、DO2設置為故障復位。電壓正常,合閘和運行閉合,故障斷開, 如果發生晃電電壓跌落(工藝連鎖輸出),導致合閘、運行、故障任意DI狀態發生變化,進入再起邏輯,執行晃電再起。
4.再起動:適用范圍不限,僅執行再起邏輯,DI1設置為合閘信號,DO1設置為再起動輸出。電壓正常,合閘閉合,如果發生晃電電壓跌落(工藝連鎖輸出),DI1檢測到分閘,進入再起邏輯,執行晃電再起。
“DI”中“功能選擇”:
1.合閘狀態:為接觸器或中間繼電器的輔助觸點;接觸器模式檢測接觸器是否合閘;軟起變頻模式,檢測晃電引起的跳閘執行再起。
2.晃電閉鎖:用于解除保護,緊急停止保護,根據需要,接在斷路器上,有時根據情況可以接在停車按鈕的空閑點上。
3.故障信號,用于軟起變頻模式,為變頻器的故障信號,晃電引起故障,在邏輯時間內執行再起動邏輯,再起過程中檢測到故障將執行故障復位后再進行起動(DO的故障信號輸出)。
4.運行信號,用于軟起變頻模式,為變頻器的運行信號,檢測晃電是否引起運行信號消失,如是,執行再起。如何沒有變頻器的運行,和合閘信號作運行信號適用。
“DO”中“功能選擇”:
1.欠壓報警:不受邏輯限制,電壓低于“暫降閾值”,線電壓低于“線電壓暫降值”(F型號),并持續“報警動作延時”,報警輸出,電壓恢復到改值+“不動作帶”以上,報警接觸。
2.再起動輸出:執行再起動時,DO輸出一個信號,一般設置為電平模式,檢測到合閘運行再起成功,或者超過“起動時間”仍未檢測到合閘再起失敗,DO不再輸出再起信號。
3.工藝連鎖輸出:接觸器模式時合閘狀態下,或者軟起變頻模式下合閘運行無故障狀態,此時電壓晃電,將觸發工藝連鎖輸出,電壓恢復或者超過“最大允許時間” ,取消輸出。
4.晃電復位:電壓恢復后,開始執行分批起動,在此分批時間“再起動延時”內,輸出復位信號。
5.故障復位:電壓恢復后,開始執行分批起動,在此分批時間“再起動延時”內并且同時檢測到DI的“故障信號”,輸出復位信號。
6.過欠壓報警:邏輯同欠壓報警,過電壓或欠電壓任一觸發輸出該信號
7.運行輸出:檢測到DI的“運行信號”即輸出,如果設置了脈沖輸出2秒,此處特殊,檢測到運行信號立即輸出,信號消失后延時2秒取消輸出。如果設置電平模式同步動作。
8.故障輸出:檢測到DI的“故障信號”即輸出,如果設置了脈沖輸出2秒,此處特殊,檢測到故障信號將延時2秒后輸出故障,信號消失立即取消輸出。如果設置電平模式立即動作。
9.再起和運行:該模式適用于軟起變頻模式,檢測到DI的“故障信號”取消輸出,分批起動延時結束時輸出再起信號直至起動完成或起動超時;同時檢測到DI的“合閘狀態”和“運行信號”,立即輸出,該信號消失,延時脈沖時間后取消輸出。
